Gestione energetica brillante

Inserisci una o due batterie e sostituiscile a caldo mentre sono accese. In modalità di cronometraggio attivo, puoi raggiungere oltre 30 ore di autonomia! Ubidium può anche essere alimentato tramite USB-C, POE, CC o persino pannello solare.

Usabilità di prima classe

Ubidium può essere utilizzato in qualsiasi condizione meteorologica. Display e pulsanti sono sempre visibili e accessibili. L'unità di controllo non necessita di essere protetta da un coperchio.

Design solido e leggero

Il fattore di forma completamente nuovo garantisce la massima flessibilità. Con due batterie incluse, pesa solo ~ 4,1 kg. Le connessioni sulla parte anteriore e posteriore consentono un facile utilizzo.

Batterie

Le batterie possono essere sostituite a caldo durante il cronometraggio. Lo sportello della batteria trasparente consente di leggerne lo stato di carica in qualsiasi momento. Le batterie possono essere caricate internamente.

Sportello protettivo

Lo sportello protettivo si chiude sempre automaticamente, e grazie ai magneti integrati spingerà tutti i cavi nella spazzola. In tal modo, tutte le porte del connettore sono protette da pioggia, fango e spruzzi d'acqua.

Opzioni di connettività

Ubidium offre più opzioni di connettività di qualsiasi altro sistema di cronometraggio sul mercato. Ciò include POE, USB-C, CA e CC e uno slot SIM. Una scheda SIM aggiuntiva è installata all'interno del sistema.

Griglia di ventilazione

Umidità e calore vengono espulsi dal sistema attraverso la griglia di ventilazione. Ciò consente il funzionamento in condizioni estreme e preserva i componenti elettronici.

Paraurti

I paraurti in gomma resistente proteggono dagli urti, assicurano un supporto stabile e rendono i sistemi impilabili. Possono essere rimossi; tuttavia si consiglia di lasciarli in posizione.

Spazzola

La spazzola assicura che l'acqua non arrivi ai connettori dall'esterno, anche quando tutti i cavi sono collegati.

Maniglia

La maniglia facilita il trasporto del sistema su lunghe distanze. Con due batterie inserite, Ubidium pesa solo 4,1 kg.

Display

Il display da 6,2″ presenta una retroilluminazione regolabile con colore di sfondo personalizzabile. Grazie al suo elevato contrasto, rimane leggibile anche alla luce del sole più intensa. È ricoperto da un vetro estremamente robusto.

LED di stato

Con l'aiuto del LED di stato chiaramente visibile, puoi vedere rapidamente se il sistema funziona correttamente (verde) o se richiede attenzione (rosso).

Pulsanti

Tutti i pulsanti hanno un piacevole punto di pressione e sono facili da usare anche con i guanti. Come l'intera superficie, sono impermeabili.

Antenna di cronometraggio attivo

L'antenna di cronometraggio attivo viene utilizzata per ricevere dati da transponder attivi e loop box. Ricordati di metterla in posizione verticale durante il tuo evento.

Connettore loop attivo

Collega i connettori a banana del cavo loop al dispositivo e avvia direttamente il cronometraggio con i transponder attivi. Nessun dispositivo aggiuntivo necessario!

Porta di espansione

Porta di espansione per collegare il cavo Y-Bridge dell'antenna da terra pieghevole. Il cavo serve sia per l'alimentazione dell'antenna che per la trasmissione dei dati.

Flap

Un flap realizzato in resistente materiale in gomma protegge i connettori posteriori da umidità, polvere e urti.

Ubidium costa 2,990 EUR più IVA e spese di spedizione.

Contenuto della confezione:

1 Ubidium
1 Batteria da 94 Wh
Cavo a loop da 13 m
Cavo di alimentazione AC

Tieni presente che al momento non possiamo fornire un tempo di consegna esatto per il tuo ordine Ubidium.

Il pagamento è dovuto poco prima della spedizione.

Se ordini più di un Ubidium, inizialmente spediremo solo il primo dispositivo, mentre il resto seguirà in un secondo momento. Copriremo eventuali costi di spedizione aggiuntivi derivanti da questa modalità.

Per visualizzare questo video, devi accettare i termini di YouTube.

Ricorda per tutti i video

This is Ubidium #1
Design & Features Overview

Per visualizzare questo video, devi accettare i termini di YouTube.

Ricorda per tutti i video

This is Ubidium #2
Connectors

Per visualizzare questo video, devi accettare i termini di YouTube.

Ricorda per tutti i video

This is Ubidium #3
Batteries & Charging

Per visualizzare questo video, devi accettare i termini di YouTube.

Ricorda per tutti i video

This is Ubidium #4
Display & Menu

Per visualizzare questo video, devi accettare i termini di YouTube.

Ricorda per tutti i video

This is Ubidium #5
Wi-Fi Connection

Per visualizzare questo video, devi accettare i termini di YouTube.

Ricorda per tutti i video

This is Ubidium #6
Timing an Event

Cronometraggio attivo migliorato

Collega direttamente il tuo loop attivo a Ubidium. Non sono necessarie altre estensioni.Costruisci linee di cronometraggio con larghezze fino a 30 metri* e con il 100% di potenza del loop. Ubidium si adatta perfettamente all'architettura del sistema attivo RACE RESULT esistente, supportando funzionalità come i passaggi memorizzati e la modalità repeat.

* a seconda della regolamentazione locale

Nuova antenna da terra pieghevole

La nuova antenna da terra pieghevole si collega con un singolo connettore e sei pronto per partire. Ogni segmento ora contiene il proprio elemento UHF, che aumenta la velocità di lettura e riduce il consumo energetico. Scopri di più nella pagina successiva.

Connettività impareggiabile

Ubidium ha GPS e 4G a bordo. 3 porte Ethernet forniscono funzionalità di rete estese, lo switch interno permette di connettere più dispositivi e supportano input e output POE. Le SIM interna ed esterna consentono una trasmissione stabile dei dati e, se necessario, permettono anche l'accesso per supporto remoto. Ubidium può connettersi direttamente al tuo PC tramite USB-C. Offre inoltre Wi-Fi, USB-A, alimentazione CC, ingresso/uscita trigger e la connessione di un'antenna 4G esterna.

Resistente in ogni condizione

Ubidium garantisce prestazioni ottimali in tutte le condizioni atmosferiche. Un elemento riscaldante mantiene il dispositivo al di sopra del punto di congelamento, garantendo prestazioni ottimali della batteria. Una ventola integrata raffredda il sistema se necessario ed espelle l'umidità se il sensore di umidità integrato indica un rischio di condensa.
Il coperchio anteriore copre i connettori e protegge efficacemente il sistema da pioggia e spruzzi d'acqua.

Display LCD eccezionale

Abbiamo prestato particolare attenzione alla leggibilità e all'usabilità del display. Lo schermo da 6,2",in combinazione con i LED sempre visibili e i pulsanti di grandi dimensioni, rende facile mantenere una panoramica di tutti i dati e le funzioni di cronometraggio rilevanti.

Funzionamento in pila e ricarica

Con tutte le porte accessibili dalla parte anteriore, più sistemi possono essere impilati e caricati contemporaneamente. Il display LCD sulla batteria mostra il livello di carica in qualsiasi momento.

General
Weight	~4.1 kg with two batteries (each 450 g) ~3.2 kg without batteries
Dimensions	312 x 251 x 140 mm 1 x 0.8 x 0.4 ft
IP Rating	Lid open: IP21 (objects > 4 mm, dropping water) Lid closed: IP44 (objects > 1 mm, spray water from all sides)
Temperature range	-20 °C – 40 °C (50 °C in shade) / -4 °F – 104 °F (122 °F in shade)
	Power performance may be reduced above 25°C / in strong sunlight. Heating Element keeps System above freezing point for battery charging when connected to sufficient power.

Power Connectors & Ratings
		Pmax
AC connection	100 – 240 V / 47 – 60 Hz	100 W
DC In battery	11 – 16 V / 5 A 2 A on older systems	80 W
DC Out	11 – 16.8 V (fused 2.3 A)	25 W (empty battery) 40 W (charged battery)
USB-C PD In	PD supply min. 15 W (9/15/20 V up to 3 A)	60 W
PoE-In	802.3 bt / PoE++	up to 65 W
PoE-Out (low power)	802.3 af / PoE	15.4 W out always active, battery supplied
PoE-Out (high power)	802.3at / PoE+	30 W Out only active with AC or PoE++ supply

Battery & Power (Preliminary)
Batteries	1 – 2 x Inspired Energy NH2054RR34 94-98 Wh Lithium Ion Smart Battery

All including 4G	1 battery	2 batteries	Power consumption*
Battery life active (50 % loop power)	16 h	32 h	6 W
Battery life passive (4.6 m antenna / 6 segments)	6 h	12h	13.4 W
Battery life passive (7.7 m antenna / 8 segments)	5 h	10 h	19 W
Battery life passive (15.4 m antenna / 16 segments)	4 h	8 h	22.6 W
Battery life passive (23 m antenna / 30 segments)	3 h	6 h	31.4 W
	* not charging, mobile data and 4G active, no Ethernet

Connectivity
WiFi	WiFi 802.11ac/a/b/g/n
Bluetooth-Technology	BT 2.1+EDR and BLE 5.2
4G / LTE / 3G / 2G Module 29 Band Worldwide Coverage	FDD: B1 / B2 / B3 / B4 / B5 / B7 / B8 / B12 / B13 / B18 / B19 / B20 / B26 / B28 TDD: B38 / B39 / B40/ B41 WCDMA: B1 / B2 / B4/ B5 / B8 / B6 / B19 GSM: B2 / B3 / B5 / B8 2FF standard / mini-size SIM Card Antennas: Main Internal or External SMA, Diversity Internal only
GNSS receiver	GPS/GLONASS/BeiDou/Galileo
3x LAN	all 1 GBit/s
Trigger	Input or output, 3 – 12 V or Open Collector
USB-A Connector	USB 2.0, 5 V / 500 mA, Host Port
USB-C Connector	USB 2.0, 5 V / 900 mA, Dual-Role, Power Delivery IN
UHF Transponder	Gen2, can be programmed by system

Active Timing
2.4 GHz channel frequencies main / backup (worldwide compliance)	1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz
2.4 GHz TX power	17 dBm
2.4 GHz Antenna	3 dBi Gain
Loop frequency & data	125 kHz Packet rate: 150 Hz OOK-modulation, manchester encoded, 16 bit anti-false-wakeup pattern
Loop dimension	5 m – 60 m cable length, >0.5 mm², width 0.3 – 0.6 m 4 mm safety banana plugs

Ubidium Antenna da terra pieghevole

La nuova antenna terrestre pieghevole offre una flessibilità senza precedenti e i tassi di rilevamento più elevati.
Ogni elemento contiene un lettore UHF RACE RESULT appositamente sviluppato. L'antenna si collega direttamente a Ubidium. Può essere regolato in lunghezza a piacere, fino a 23 metri per sistema (30 segmenti)!

Collega e vai

L’antenna si collega direttamente ad Ubidium con un singolo connettore, non è necessario alcun dispositivo aggiuntivo. Per una maggiore affidabilità, due cavi indipendenti e robusti si connettono al primo segmento dell'antenna e formano due linee separate per tutta la sua lunghezza.

Forma migliore, meno peso

Il nuovo design conferisce al tappeto un profilo ancora migliore sulla strada e i bordi più piatti consentono un attraversamento più confortevole. A 77 cm, i segmenti sono più lunghi di prima, e nella configurazione standard da 4,6 metri (6 segmenti) il peso è di soli 24 kg.

Lettore e antenna RACE RESULT

Ogni elemento dell’antenna contiene il proprio lettore integrato e la propria antenna, appositamente progettati per il cronometraggio sportivo.Ciò richiede meno energia rispetto ai lettori UHF standard, aumentando quindi la durata della batteria del sistema.Consente inoltre la lettura sincronizzata con più segmenti contemporaneamente, aumentando notevolmente la velocità di lettura e la precisione dei tempi. Poiché non siamo limitati dalle 8 porte dei lettori UHF convenzionali, ora è possibile creare antenne di cronometraggio ancora più lunghe.

Connessione interlacciata

Ogni elemento dell’antenna è collegato ai due elementi prima, creando due linee dati separate in uno schema A-B-A-B. Un elemento difettoso non blocca il funzionamento dei segmenti successivi e anche se un filamento completo dovesse fallire, il cronometraggio rimane comunque funzionale.

Facile adattamento della lunghezza

Devi solo aprire un segmento dell'antenna su entrambi i lati del giunto per dividere il tappetino. I cavi di ciascun segmento possono rimanere all'interno del tappetino in qualsiasi momento utilizzando il canale interno di stoccaggio. Il tappeto può essere allungato/accorciato a coppie di due segmenti, ottenendo larghezze comprese tra 1,5 metri (2 segmenti) e 23 metri (30 segmenti).

Per visualizzare questo video, devi accettare i termini di YouTube.

Ricorda per tutti i video

Per visualizzare questo video, devi accettare i termini di YouTube.

Ricorda per tutti i video

Per visualizzare questo video, devi accettare i termini di YouTube.

Ricorda per tutti i video

Per visualizzare questo video, devi accettare i termini di YouTube.

Ricorda per tutti i video

Accetteremo i preordini per l'antenna Ubidium Ground da metà dicembre 2024. La data di spedizione non è ancora stata definita.

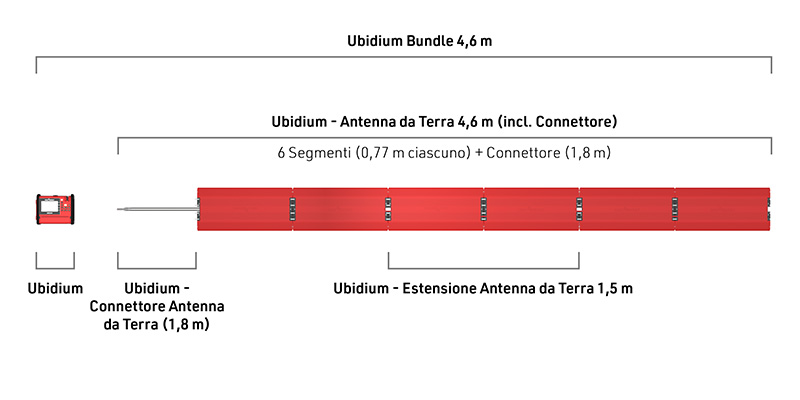

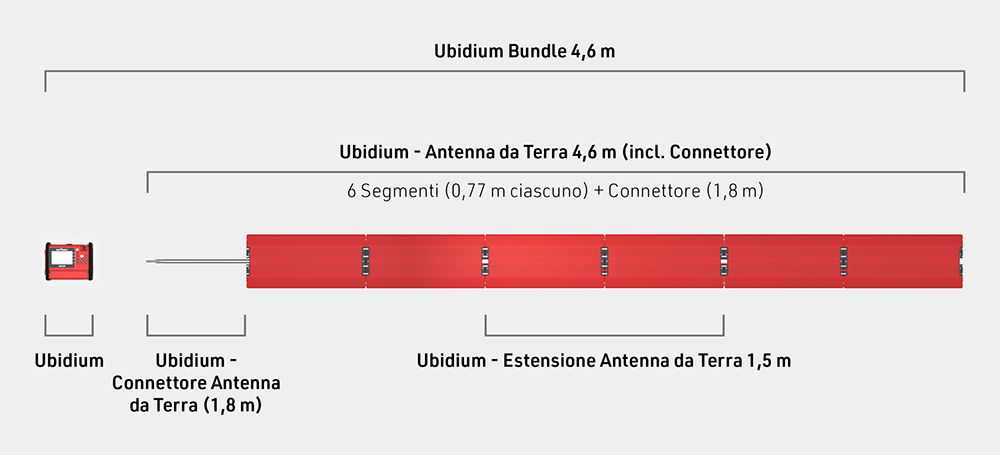

Ubidium Bundle 4,6 m Sistema Ubidium + Antenna da Terra 4,6 m	4,990 EUR
Ubidium - Antenna da Terra 4,6 m (incl. Connettore) 6 segmenti + cavo connettore	2,650 EUR
Ubidium - Estensione Antenna da Terra 1,5 m 2 segmenti da 0,77 m ciascuno	800 EUR
Ubidium - Connettore Antenna da Terra Cavo per il collegamento dell'Antenna da Terra al sistema	250 EUR
Ubidium Antenna da Terra - Cavo per lettore (con viti) Necessario aggiuntivamente quando si collegano tre antenne da 4,6 m in sequenza. Funziona anche come ricambio.	35 EUR
Tutti i prezzi più IVA / imposta se applicabile

Single Antenna Segment
Dimensions	77 x 35 x 2 cm / 2.5 x 1.1 x 0.07 ft
Weight	3.5 kg
IP Rating	IPX7 (shortly submerging won't destroy)
Polarization	Linear along the direction of crossing

Typical Configurations
"Ubidium Ground Antenna" Standard configuration	6 segments	4.6 m / 15 ft	24 kg
"Ubidium Ground Antenna Extension" Shortest possible configuration	2 segments	1.5 m / 5 ft	7.6 kg
Standard + 2 Extensions	10 segments	7.7 m / 25 ft	38.6 kg
Maximum possible length Standard + 12 Extensions	30 segments	23 m / 75.5 ft	114.6 kg
