Track Box Passive

La Track Box Passive vous offre un système de chronométrage UHF ultra compact. Très facile à déplacer, à monter, et à gérer à distance, et dotée d'un reader UHF, d'un module GPS et d'une batterie intégrée, c'est la solution idéale pour vos points intermédiaires y compris les plus reculés.

Avec son lecteur UHF intégré, son GPS et sa batterie intégrés, c'est l'appareil idéal pour les points intermédiaires, les emplacements de chronométrage à distance et la visualisation avancée des courses.*

Totalement autonome

Avec son reader UHF intégré, son modem LTE, sa batterie et son module GPS, la TrackBox Passive est un système de chronométrage à part entière. Elle peut même être connectée à un panneau solaire ↗ pour une utilisation autonome sur une installation permanente.*

Solution clés en mains

La Track Box est pré-configurée et ne nécessite qu'une simple pression sur le bouton pour être mise en marche pour les prochaines 10 à 18 heures.

Format ultra compact

Pesant seulement 1,7 kg, la Track Box se loge sans problème dans un sac à dos pour être déployée même dans les endroits les plus reculés.

Contrôle à distance

Les fonctionnalités sont gérées grâce à une interface en ligne. Le mode auto-standby permet de définir des heures auxquelles le reader UHF s'active et se désactive automatiquement pour permettre une utilisation plus longue.

* Les cartes SIM nécessaires ne sont pas incluses dans l'achat.

LEDs
Deux LEDs indiquent le statut du GPS, du réseau mobile et du reader UHF en permanence. Lorsqu'un transpondeur est détecté, la LED bleue clignote et la Track Box émet un bip.
Emplacement carte SIM
Vous pouvez ouvrir la Track Box pour insérer votre carte SIM. Le modem LTE intégré peut également envoyer les données au serveur de votre choix. Tous les paramètres importants peuvent être configurés depuis l'interface en ligne, ou dans les régles de configuration des Track Box.
Reader RFID
avec seulement 4 W, le reader conçu par RACE RESULT présente la consommation la plus basse du marché. Les paramètres du protocole RAIN UHF Gen2 sont définis spécifiquement pour le chronométrage sportif. Le reader est doté d'un accéléromètre qui lui permet de se désactiver lorsque la Track Box est posée à plat, face vers le haut, pour permettre un chargement plus rapide.
Bouton (au dos)
L'appareil s'allume et s'éteint d'une simple pression sur le bouton unique. Les Track Boxes peuvent être verrouillées pour éviter un éteignage intempestif.

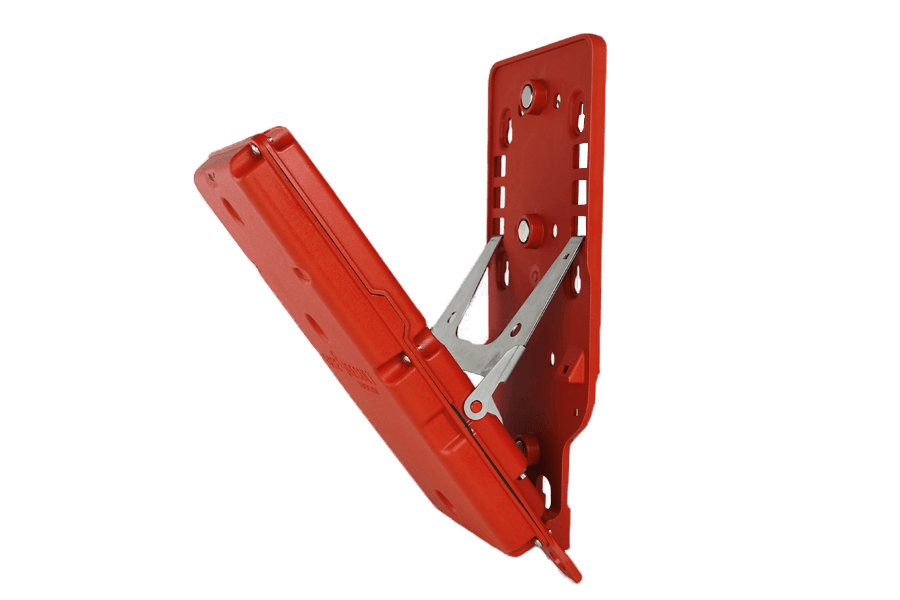

Options de montage
La Track Box intégre trois aimants, lui permettant d'être pendue à un lampadaire ou à un panneau de signalisation. Lorsqu'elle est montée ainsi, la Track Box peut être inclinée dans trois angles différents pour pointer directement sur les concurrents et leur transpondeur. La Track Box peut également être posée au sol, et stabilisée à l'aide de sardines sur un sol meuble.
Batterie et chargement
La Track Box embarque 3 batteries Li-Po de 4000mAh et 3,7 V d'une capacité totale 45Wh, lui assurant une durée d'utilisation de 10 à 18 heures en opération, et de 10 jours en standby. Avec l'alimentation de 12V et le chargeur dédoublé, deux Track Boxes peuvent être chargée simultanément sur une même prise. Lorsque le reader est en standby, la charge dure 6 heures environ.

La Track Box Passive est déployée le long du parcours, à des endroits où la densité n'est pas trop importante. Nous recommandons d'installer la Track Box à la perpendiculaire du parcours (90°). Avec la configuration optimale et les transpondeurs portés correctement, vous pouvez attendre >99% de détections jusqu'à 4 m de distance. Vous pouvez détecter des transpondeurs jusqu'à 25 m, avec des taux de détection réduits. Notez que tous les systèmes UHF nécessitent de n'avoir aucun obstacle entre le transpondeur et l'antenne pour une détection fiable. La Track Box Passive associe l'heure de détection à la position GPS et envoie les données grâce SIM card to a defined server. Elle est totalement intégrée au logiciel RACE RESULT 12. La configuration de la Track Box s'effectue au moyen d'une interface en ligne. Certains paramètres peuvent même être modifiés en envoyant un SMS à l'appareil. La Track Box Passive n'est pas conçue pour collecter les temps sur des points de détections avec une densité importante, comme sur un départ ou une arrivée d'une épreuve de masse. Sur tous les points de chronométrage requiérant une précision et une fiabilité de détection optimale, utilisez un décodeur avec une antenne au sol.

Track Box Passive :: Fiche technique

Fonctionnalités, spécifications techniques, positionnement

Installation de chronométrage semi-permanentes avec Track Boxes

Salzkammergut Trophy

Dimensions & Standards
Protection Class
(Power Connector Plugged in or Closed)
IP54
Regulatory Conformity and Standards EN60950 (safety)
EN50581:2012 (RoHS)
EN302208 (UHF RFID)*
EN301489 (2.4GHz)*
FCC Part 15.247 (UHF RFID)*
FCC Part 15 (2.4GHz)*
ARIB-STD-T106 (UHF RFID)*
Regulatory Regions ETSI_LOW
ETSI_HIGH
FCC
CANADA
JAPAN
AUSTRALIA
CHINA
Versions**
1) 866MHz / ETSI LOW
2) 915MHz / FCC
3) 915MHz / ETSI HIGH, CANADA, AUSTRALIA, CHINA, JAPAN
Temperature Range -20°C to 50°C
Dimensions / Weight 335mm x 160mm x 55mm
1.7Kg
*Pending
**UHF operates globally on different frequencies (e.g. Europe 865 - 868 MHz, USA 902-968 MHz, AUS 920-925 MHz) with different detailed regulatory requirements. That is why RACE RESULT provides different versions of the system for different regulatory areas. When operating the passive part of the system in another country, make sure it complies with local regulation.

Power & Battery
Battery
3 x 4000mAh 3.7v Li-Po
Battery Life** 12-18h (UHF reader on - blue LED on)
10 days (Standby)
Charging Time
(0% - 90%)
6h (UHF reader off - blue LED off)
10h (UHF reader on - blue LED on)
Charging Temperature 0°C - 40°C
Power Consumption 4W (UHF reader on & battery full)
10W (battery charging)
DC Power Supply 12v - 15v, 800mA (battery charging)
10.8v PB battery undervoltage protection
AC Power Supply 100v - 230v, 50/60Hz
Solar Power Supply 5v - 25v (4W/6W/8W/10W)
recommended - 30W - 50W "12v" panel
DC > 17v enables solar mode
**Dependent on volume of data transmitted and temperature

Detections & Passings
Memory
40,000 passings (not persistent)
Timing Resolution 1/10th second
Timing Accuracy Up to 200ms
dependent on speed and distance between box and transponder
Detection Rate***
(With clear line of sight to transponders at 5x transponders per second = 300x per minute)
>99% within 4m of a single box
>90% within 8m of a single box
>99% between 2 boxes with 8m distance
Max Speed 100km/h = 60mph
(single transponder in read zone)
Max Simultaneous Transponders 40x transponder in read zone
Max Theoretical Throughput 300x transponders per minute

RF Characteristics
2.4GHz Channel Frequencies
(Worldwide compliance)
1: 2.480MHz
5: 2.415MHz
2: 2.405MHz
6: 2.460MHz
3: 2.425MHz
7: 2.435MHz
4: 2.475MHz
8: 2.450MHz
2.4GHz TX Power 3.5dBm
2.4GHz Range 50m - 150m
UHF Bands ETSI LOW: 865.7 / 866.3 / 866.9 / 867.5 MHz
ETSI HIGH / FCC/ CANADA / AUSTRALIA / CHINA / JAPAN: 900 - 930MHz
(bands dependent on regional regulations)
UHF TX Power 36dBm EIRP typical
(up to 39dBm EIRP, dependent on regional regulations)
UHF RX Sensitivity -85dBm
Integrated UHF Antenna 6dBi gain
90° beamwidth

Connectivity & GPS
Internal GPS
Qualcomm gpsOne Gen8c with GPS, GLONASS, BeiDou/Compass, Galileo and QZSS
29 Band 4G / LTE / 3G / 2G Module
Worldwide Coverage
FDD: B1 / B2 / B3 / B4 / B5 / B7 / B8 / B12 / B13 / B18 / B19 / B20 / B26 / B28
TDD:B38 / B39 / B40/ B41
WCDMA: B1 / B2 / B4/ B5 / B8 / B6 / B19
GSM: B2 / B3 / B5 / B8
SIM Card 2FF standard / mini-size
Antennas internal

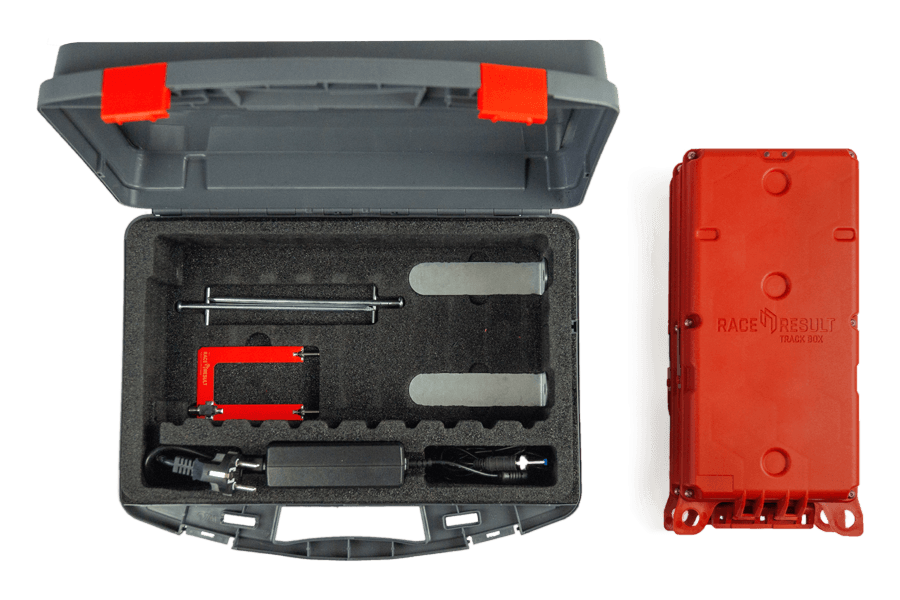

Package Contents
Includes foam-padded case with shoulder strap
2 x Track Boxes
2 x tripod mounts
2 x stakes
1 x double charge adapter
1 x 12v AC adapter
1 x mains power lead
Dimensions / Weight 390mm x 300mm x 135mm
5Kg

We embedded a video from a third party (www.youtube.com) here.
By showing the external content you accept YouTube's terms and conditions.

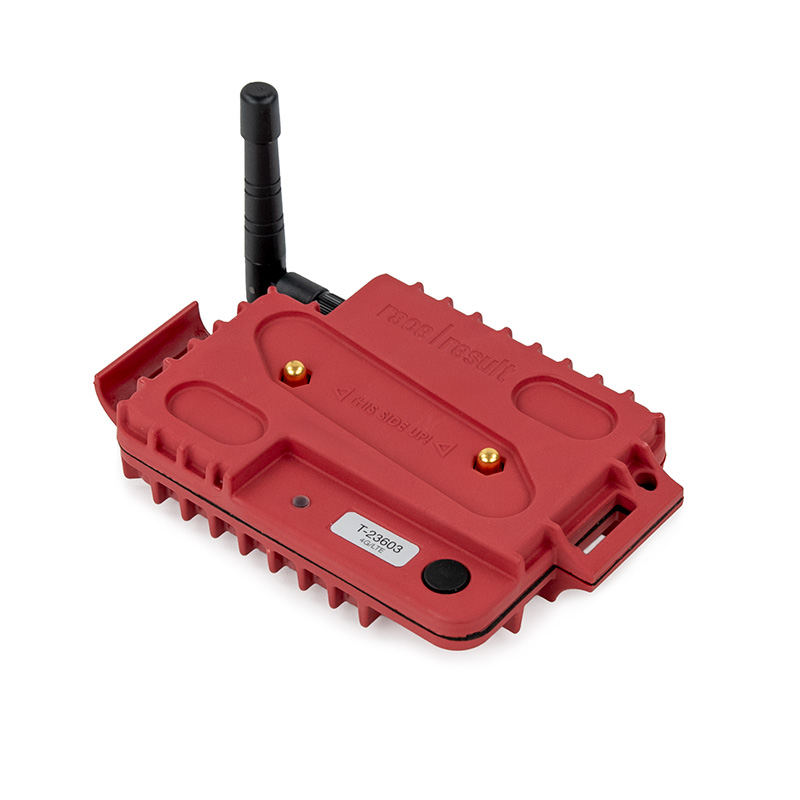

Track Box Actif

Avec la Track Box, vous pouvez proposer du tracking et du chronométrage avec le même transpondeur. Les Track Boxes placées le long du parcours ou sur les véhicules suiveurs reçoivent les track pings émis par les transpondeurs actifs dans un rayon d'environ 50 m et transmettent les données en ligne en temps réel. Vous pouvez alors utiliser ces données pour visualiser la position des concurrents sur une carte, et pour proposer un nombre conséquent de points intermédiaires.

Réception de track pings des transpondeurs actifs dans un rayon de 50 m
Téléchargement en ligne des données de suivi GPS
Jusqu'à 5 jours d'autonomie
Aimants intégrés pour un montage facile
Chargement paratique des batteries

Lorsque le mode Tracking est activé, l'ActivePro V3 envoie des pings. Les Track Box reçoivent ces signaux et les transmettent au serveur de chronométrage via le réseau mobile. Cela permet un meilleur suivi de l'athlète sans avoir besoin de dispositifs de suivi supplémentaires. La Track Box est également le moyen le plus simple de mettre en place des points de passage dans des endroits éloignés.

Track Box Active :: Fiche Technique

Track Box Active :: Guide de démarrage rapide

Insertion de la carte SIM, placement le long du parcours, codes LED

Safety & conditions Track Box
Protection class IP64
-waterproof-
Safety norm EN60950
Temperature -20°C to 70°C
Dimensions / weight 165 x 102 x 32 mm / 400 g
Connectivity
Internal GPS Qualcomm gpsOne Gen8 with GLONASS
Internal 3G 7 band 3G + quadband GPRS
Standard SIM-Card
Battery
Battery type LiPo, 4,000 mAh, 3.7 V
Charge current 230mA at 15V (full in 5h)
150mA at 12V (full in 10h)
Battery life Moving: 1 day
Stationary: 3-5 days
2.4 GHz RF specification
Transponder 2.4GHz
channel frequencies (worldwide compliance)
1: 2.480 MHz
2: 2.405 MHz 3: 2.425 MHz 4: 2.475 MHz 5: 2.415 MHz 6: 2.460 MHz 7: 2.435 MHz 8: 2.450 MHz
2.4 GHz TX Power 3,5 dBm
Internal Data Buffer 10,000 trackping records
Read Range 50 m - 150 m

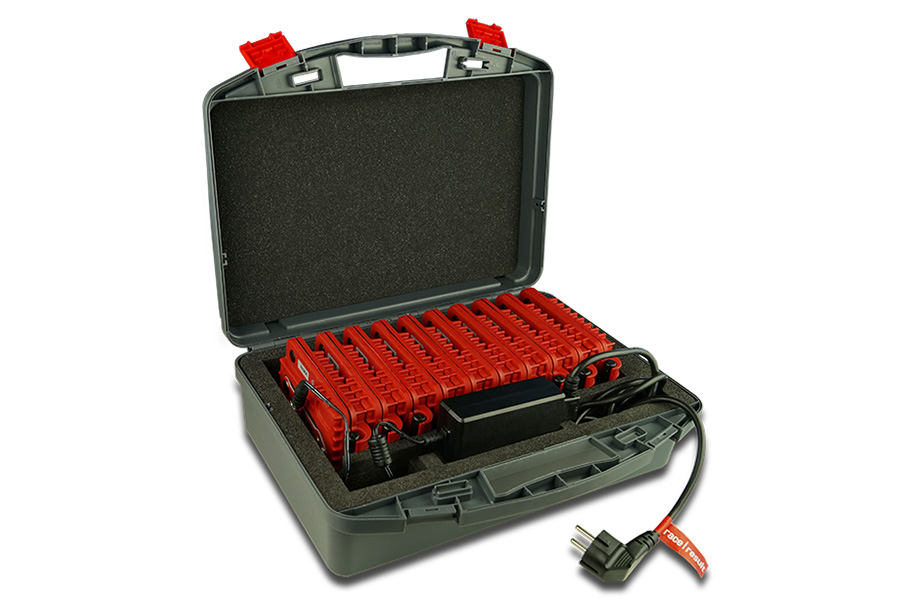

10 Track Boxes Pack
Content Foam-padded suitcase with shoulder strap
10 Track Boxes
Track Box charge adapter
15 V AC adaptor with universal power inlet
Mains power lead
Dimensions / weight 390 x 300 x 135 mm / 5.5 kg
×
