Loop Box

La Loop Box a révolutionné la prise de temps intermédiaires. Lorsqu'elle se trouve à proximité du système principal, elle lui répète ses détections en temps réel. Lorsqu'elle se trouve sur le parcours, elle active simplement les transpondeurs ActivePro, qui enregistrent la détection et la transmettent lorsqu'il passent la ligne d'arrivée.

La Loop Box peut être utilisée en mode Mémorisation ou en mode Répétition :

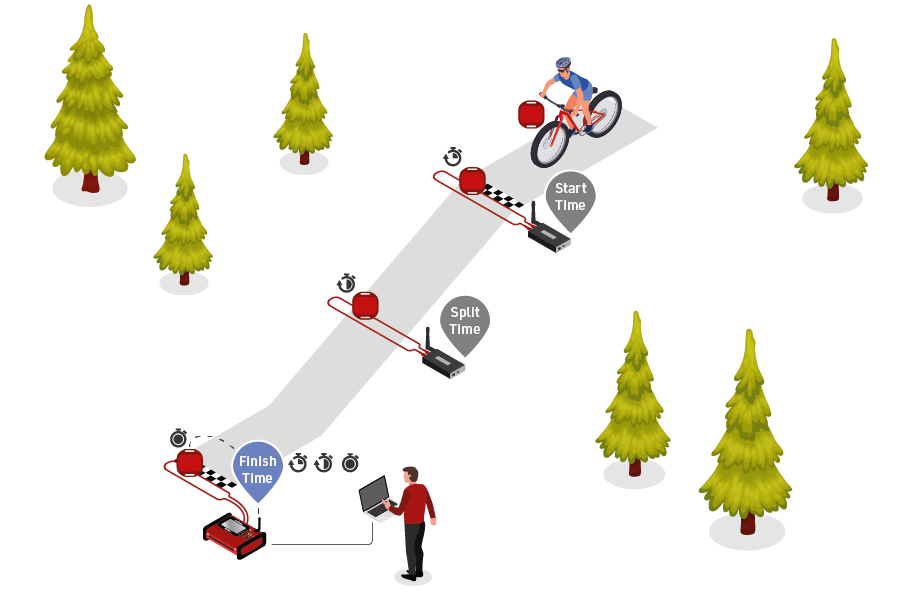

Mode Mémorisation
L'ActivePro V3 enregistre jusqu'à 64 temps intermédiaires en mode Mémorisation et les transmet au système de chronométrage suivant :

Mode Répétition
Si le point de passage se trouve à moins de 500 mètres du système de chronométrage principal, toutes les données de chronométrage sont transmises en temps réel et sans fil de la Loop Box à Ubidium. Le Mode Répétition est la solution la plus intelligente pour les zones de transition en triathlon :

Installation facile

Aucun câblage n'est nécessaire entre le système principal et les points intermédiaires

Autonome

Grâce à sa batterie interne, la Loop Box peut fonctionner pendant 12 à 20 heures.

Connecteur entrée/sortie 3.5 mm

Sortie audio ou entrée impulsion

Distance du mode de répétition

Jusqu'à 900m

Faible investissement

Pour un point de chronométrage supplémentaire, vous n'avez besoin que d'une Loop Box au lieu d'un système de chronométrage complet.

Safety & conditions Loop Box
Protection class with cable / antenna screwed on IP52 -water resistant-
IP54 (usage with Bumper)
Safety norm EN60950
Regulatory conformity CE, RoHS, FCC
Temperature -30°C to 70°C
Dimensions / weight 27 x 66 x 117 mm / 272 g
Loop Box
Maximum repeat range Up to 900 m with direct line of sight
Passings transmission Up to 40/second continuously
Passing transmission delay 200 ms – compensated
Internal data buffer 1,000 passings
Power & battery
AC power supply
Loop Box V2
110 V-230 V
50-60 Hz (2 A fuse)
Battery LiPo, 4,000 mAh, 3.7 V
12-20 h
depending on loop power

Chip2Go

Produisez vos propres puces passives ! Saisissez le dossard sur l'écran tactile, le pavé numérique, ou à l'aide du lecteur de code-barres - Chip2Go encode la puce et la décolle du rouleau, prête à être appliquée sur le dossard. Chip2Go vous facilite la tâche, et vous permet de faire des économies.

La Chip2Go est un dispositif permettant de programmer des numéros sur les puces brutes RACE RESULT. N'importe où, n'importe quand et autant que vous le souhaitez !

production de dossards à court terme sur place
moins de puces gaspillées
aucune table de correspondance n'est nécessaire
facile à manipuler, même pour les bénévoles
attribution sans erreur de la puce au numéro de dossard
processus autonome, sans ordinateur

Spécifications

  • écran 3,4" lisible en plein soleil
  • clavier numérique USB inclus
  • Alimentation 15 V incluse
  • Alimentation 12 V possible
  • poids : approx. 5 kg
  • Ports USB pour l'importation de données et la mise à jour du firmware

Modes de fonctionnement

  • Encodage de puces solo ou duo
  • entrer le numéro via l'écran tactile/pavé numérique/lecteur de code-barres en option
  • nombre croissant/décroissant
General
Size 25 x 23 x 21 cm
Weight 4,60 kg (without accessories)
Temperature -15°C to 45°C for use
-25°C to 65°C for storage
Frequencies UHF Gen2 866/915MHz
Output power <16dBm
USB ratings 3x USB 2.0
(500mA max. each)
Encoding speed Up to 60 transponders per minute
Data input options - 3.4" sunlight readable touch display
- Numeric keypad — USB barcode scanner (optional)
- Chip file from USB stick
- Individual increasing/ decreasing number range
Delivery includes - Chip2Go
- Power supply
- Numeric keypad
Power Supply
Included - IN: 100−240V, 1.2A max.
- OUT: 15V, 3.34A
Other options - 11−15V on a barrel jack, ID 2.00mm, OD 5.50mm
- Compatible with Active System/Track Box power supply
- Accepts supply from 12V car battery
- Reduced Transponder feeding speed on input lower than 15V

Chip2Go :: Fiche Technique

Caractéristiques et spécifications techniques

Chip2Go :: Guide de démarrage rapide

Instructions étape par étape pour les débutants

USB Timing Box

L'USB Timing Box est la version de poche de notre système actif. Connectée directement à votre PC, elle ne nécessite pas de décodeur. Grâce à sa mémoire tampon, elle peut stocker les détections en cas de problème avec votre ordinateur. L'USB Timing Box est également compatible avec les Loop Box.

Directement connectée à un ordinateur, l'USB Timing Box est un système de chronométrage complet et ne nécessite pas de décodeur.
L'USB Timing Box est utilisée au mieux pour chronométrer des événements sportifs, pour scanner des transpondeurss lors du retrait des dossards, ou simplement pour sur toute autre application. Le logiciel open-source de l'USB Timing Box permet de développer toute solution qui n'a peut-être rien à voir avec le chronométrage sportif.

Réception sans fil des temps intermédiaires depuis une Loop Box
Stabilité d'horloge la plus élevée du marché : 0,28 ppm
Taux de détection de 100 %
Kit de développement logiciel ouvert
mémoire interne de 1000 détections
Batterie interne autonome pour 12h
Compatible avec tous les systèmes actifs RACE RESULT
Résolution des données au 1/1000e, précision en fonction du type de transpondeur
Fonctionne avec les ordinateurs d'entrée de gamme
La puissance de la boucle peut-être réglée par l'utilisateur
2.4 GHz RF & loop specification
Transponder 2.4 GHz channel frequencies
main / backup (worldwide compliance)
1: 2.480 MHz / 2.405 MHz
2: 2.405 MHz / 2.470 MHz
3: 2.425 MHz / 2.465 MHz
4: 2.475 MHz / 2.440 MHz
5: 2.415 MHz / 2.445 MHz
6: 2.460 MHz / 2.430 MHz
7: 2.435 MHz / 2.455 MHz
8: 2.450 MHz / 2.420 MHz
2.4 GHz TX power 17.5 dBm
Loop frequency & data 125 kHz
data-packet = Loop ID + channel
packet rate: 150 Hz
OOK-modulation, manchester encoded, 16bit anti-false-wakeup pattern
Loop length 5 m - 25 m, >0.5 mm²
standard 4 mm banana plugs
Internal data buffer 1,000 transponders
Read range
25% Loop power
100% Loop power

60 cm (2 ft)
2 m (6 ft)
Detection rate

Read rate
100%
> 250 chips/second burst for 4 seconds
> 50 chips/second continuously
Battery LiPo, 4,000 mAh, 3.7 V
12 hours
USB 1.1 500 mA
Safety & conditions USB Timing Box
Protection class with cable / antenna screwed on IP67
-waterproof
Safety norm EN60950
Regulatory conformity CE, RoHS, FCC
Temperature -30 °C – 70 °C
Dimensions / weight 27 x 66 x 117 mm / 266 g

Management Box

La Management Box est un élément clé de notre solution de tracking, requis pour activer et désactiver le mode tracking sur les transpondeurs, ainsi que pour gérer les Track Boxes.
Elle vous permet également de faire l'inventaire de vos transpondeurs, de créer vos tables de correspondances, et de passer vos transpondeurs en mode Deep Sleep.

Veuillez noter que cet appareil ne peut pas être utilisé pour le chronométrage de course lui-même !

Activer et désactiver le Tracking
Réglez les transpondeurs en mode veille prolongée*
Génbération d'une table de correspondance
Connexion USB
Gérer les Track Box
Surveiller le niveau de batterie des transpondeurs
Scanner les plateaux de transpondeurs pour vérification

*En mode Deep Sleep, les transpondeurs ActivePro et MotorKart ont besoin de 40 % d'énergie en moins, ce qui peut augmenter leur durée de vie jusqu'à 30 %.

2.4 GHz RF & loop specification
Transponder 2.4 GHz channel frequencies
(worldwide compliance)
1: 2.480 MHz / 2.405 MHz
2: 2.405 MHz / 2.470 MHz
3: 2.425 MHz / 2.465 MHz
4: 2.475 MHz / 2.440 MHz
5: 2.415 MHz / 2.445 MHz
6: 2.460 MHz / 2.430 MHz
7: 2.435 MHz / 2.455 MHz
8: 2.450 MHz / 2.420 MHz
2.4 GHz TX power 17.5 dBm
Loop frequency & data 125 kHz
data-packet = Loop ID + channel
packet rate: 150 Hz
OOK-modulation, manchester encoded, 16bit anti-false-wakeup pattern
Loop length 5 m - 25 m, >0.5 mm²
standard 4 mm banana plugs
Internal data buffer 1,000 transponders
Read range
25% Loop power
100% Loop power

60 cm (2 ft)
2 m (6 ft)
Detection rate

Read rate
100%
> 250 chips/second burst for 4 seconds
> 50 chips/second continuously
Battery LiPo, 4,000 mAh, 3.7 V
12 hours
USB 1.1 500 mA
Safety & conditions Management Box
Protection class with cable / antenna screwed on IP67
-waterproof-
Safety norm EN60950
Regulatory conformity CE, RoHS, FCC
Temperature -30°C to 70°C
Dimensions / weight 27 x 66 x 117 mm / 274 g
