Die neue Generation
Alles, was Sie sich von einem Zeitmesssystem gewünscht haben.
Und noch mehr.
→

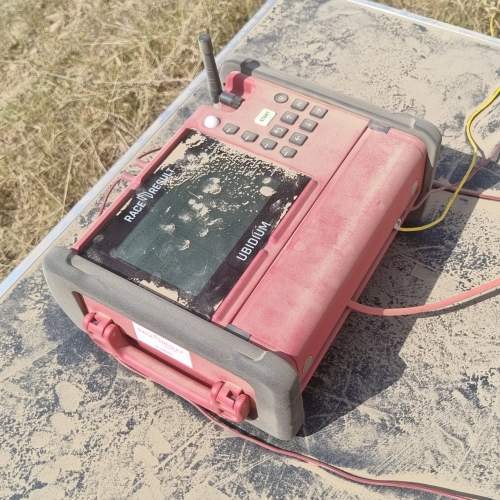

Erstklassige Benutzerfreundlichkeit
Ubidium kann bei jedem Wetter betrieben werden. Display und Tasten sind immer sichtbar und zugänglich. Sie müssen nicht durch einen Deckel geschützt werden.
Solides & leichtes
Design
Der völlig neue Formfaktor garantiert maximale Flexibilität. Mit zwei Batterien wiegt das System nur ~ 4,1 kg. Die Anschlüsse auf der Vorder- und Rückseite ermöglichen eine einfache Bedienung.
Brillantes Powermanagement
Ubidium hat zwei Batteriefächer, ein Batterietausch während des Timings ist möglich. Die Batterielaufzeit Aktiv-Timing liegt bei 30 Stunden! Ubidium kann auch über USB-C, POE, DC oder Solarpanels mit Strom versorgt werden.
Die Klappe fällt automatisch zu, verschließt sich mit integrierten Magneten und drückt alle Kabel in die Bürste. Dadurch sind die Anschlüsse vor Regen, Schlamm und Spritzwasser geschützt.

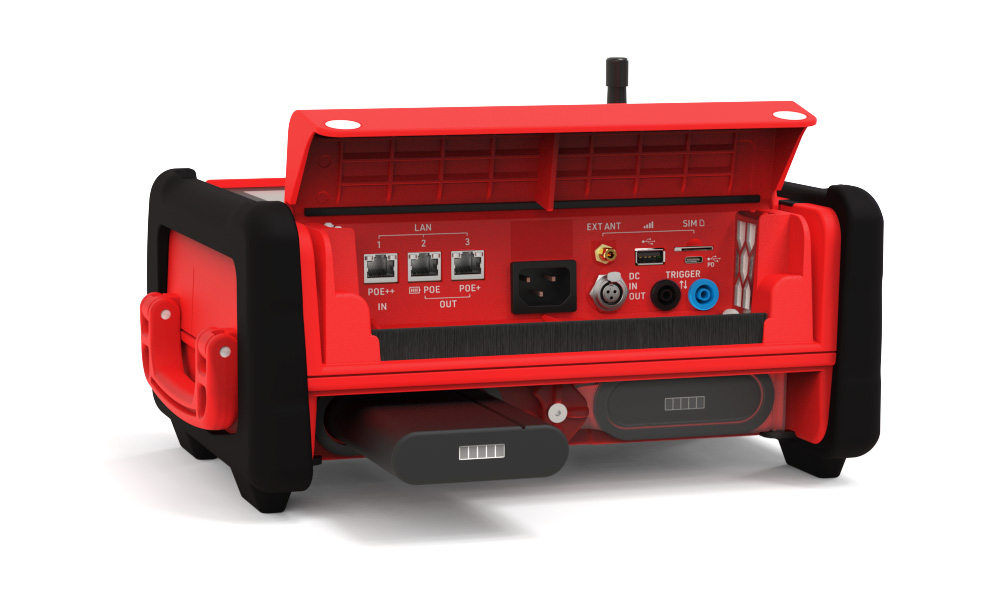

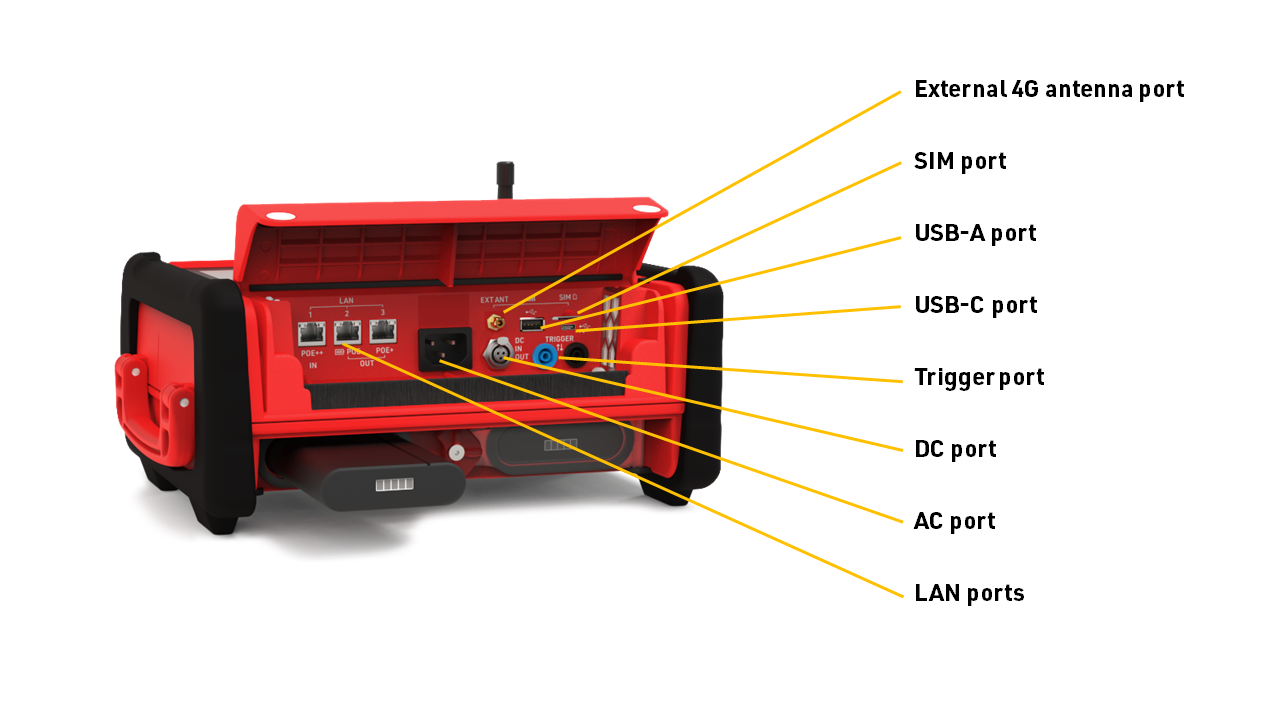

Ubidium bietet mehr Anschlussmöglichkeiten als jedes andere Zeitmesssystem auf dem Markt. Dazu gehören POE, USB-C, AC und DC sowie ein SIM-Steckplatz. Im System ist eine zusätzliche SIM-Karte verbaut.
Mehr erfahren
Feuchtigkeit und Wärme werden durch das Lüftungsgitter aus dem System geblasen. Dies ermöglicht den Betrieb unter extremen Bedingungen und schont die elektronischen Komponenten.
Die Bumper aus strapazierfähigem Gummi schützen vor Stößen, sorgen für einen stabilen Stand und machen die Systeme stapelbar. Sie können entfernt werden; Wir empfehlen jedoch, sie am System zu lassen.
Die Batterien können im laufenden Betrieb getauscht werden. Durch die transparente Batterieabdeckung ist der Ladezustand jederzeit einsehbar. Die Batterien können im System geladen werden.
Die Bürste sorgt dafür, dass auch bei angeschlossenen Kabeln kein Wasser von außen an die Anschlüsse gelangt.

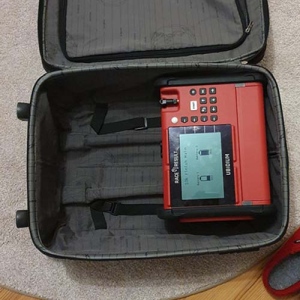

Mit dem Griff kann das System über weite Strecken getragen werden. Mit zwei eingelegten Batterien wiegt Ubidium nur 4,1 kg.

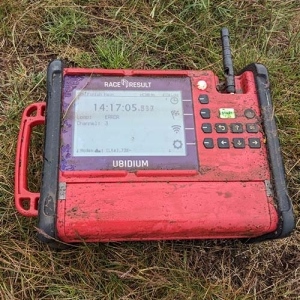

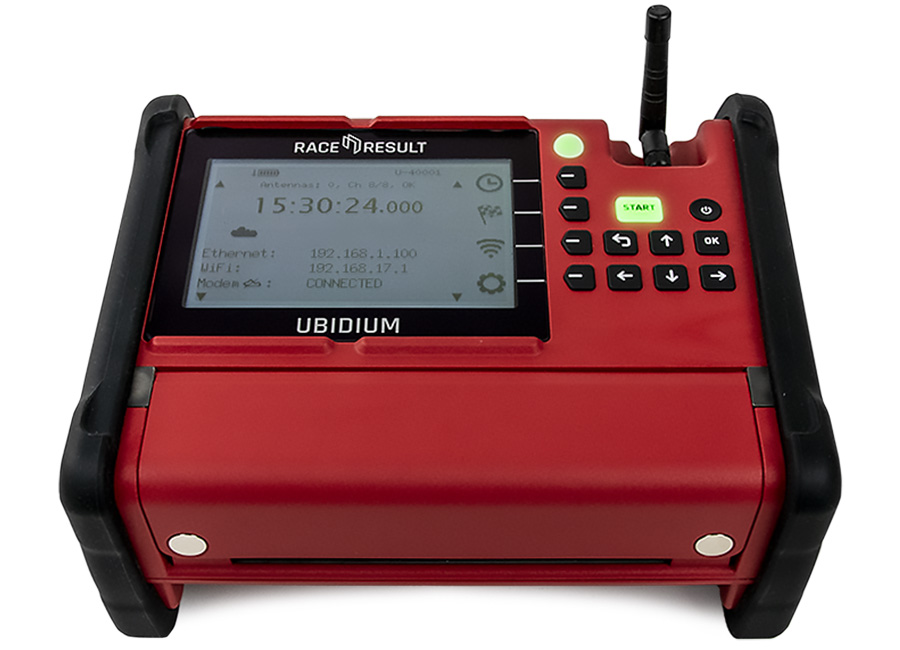

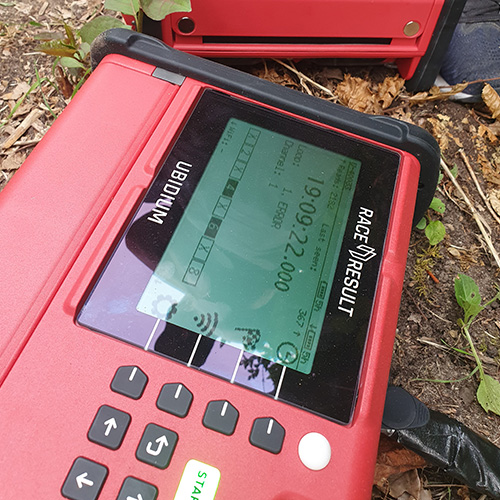

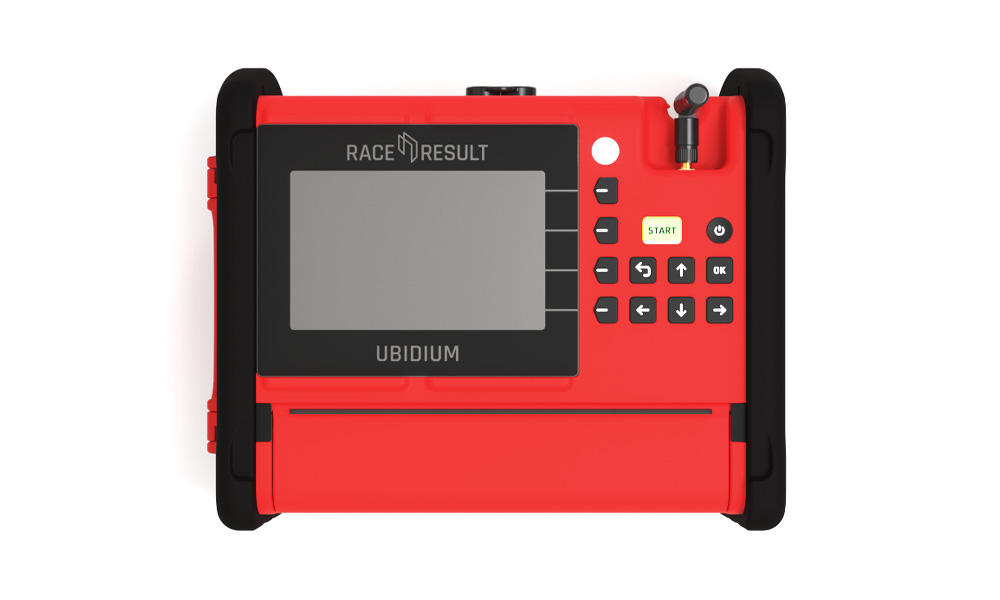

Das 6,2-Zoll-Display verfügt über eine einstellbare Hintergrundbeleuchtung mit anpassbarer Hintergrundfarbe. Dank seines hohen Kontrastes bleibt es auch bei hellstem Sonnenlicht gut lesbar. Es wird von einem äußerst robusten Glas geschützt.
Mithilfe der gut sichtbaren Status-LED können Sie schnell erkennen, ob das System ordnungsgemäß läuft (grün) oder ob eine Bedienung erforderlich ist (rot).
Alle Tasten haben einen angenehmen Druckpunkt und sind auch mit Handschuhen gut bedienbar. Sie sind, wie die gesamte Oberfläche, wasserdicht.
Die Aktiv-Timing-Antenne empfängt Daten von Aktiv-Transpondern und Loop-Boxen . Bitte richten Sie sie während Ihrer Veranstaltung nach oben aus.

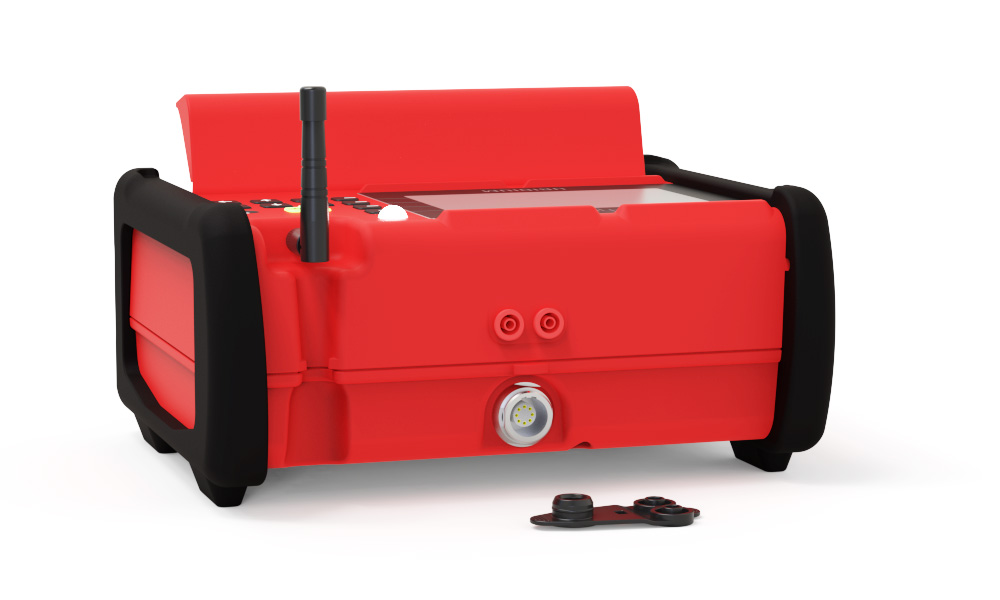

Anschluss für Aktiv-Loop: Verbinden Sie die Bananenstecker Ihres Loop-Kabels mit dem Gerät und starten Sie direkt die Zeitmessung mit Aktiv-Transpondern. Kein zusätzliches Gerät erforderlich!
Extension-Port zum Anschließen des Y-Bridge-Kabels der faltbaren Bodenantenne. Das Kabel dient sowohl der Stromversorgung der Antenne als auch der Datenübertragung.
Eine Abdeckung aus strapazierfähigem Gummimaterial schützt die hinteren Anschlüsse vor Feuchtigkeit, Staub und Stößen.
Ubidium kostet 2.999 EUR zzgl. MwSt. und Versand.
Lieferumfang:- 1 Ubidium
- 1 Batterie 94 Wh
- 13 m Loop-Kabel
- AC-Netzkabel
Bitte beachten Sie, dass wir derzeit kein Lieferdatum für Ihre Ubidium-Bestellung nennen können.
Die Zahlung wird erst kurz vor Versand fällig.
Wenn Sie mehr als ein Ubidium bestellen, werden wir Ihnen zunächst nur ein erstes Gerät ausliefern, die weiteren folgen zu einem späteren Zeitpunkt. Daraus entstehende zusätzliche Versandkosten übernehmen wir.
We embedded a video from a third party (www.youtube.com) here.
By showing the external content you
accept YouTube's terms and conditions.
This is Ubidium #1
Design & Features Overview
This is Ubidium #2
Connectors
This is Ubidium #3
Batteries & Charging
This is Ubidium #4
Display & Menu

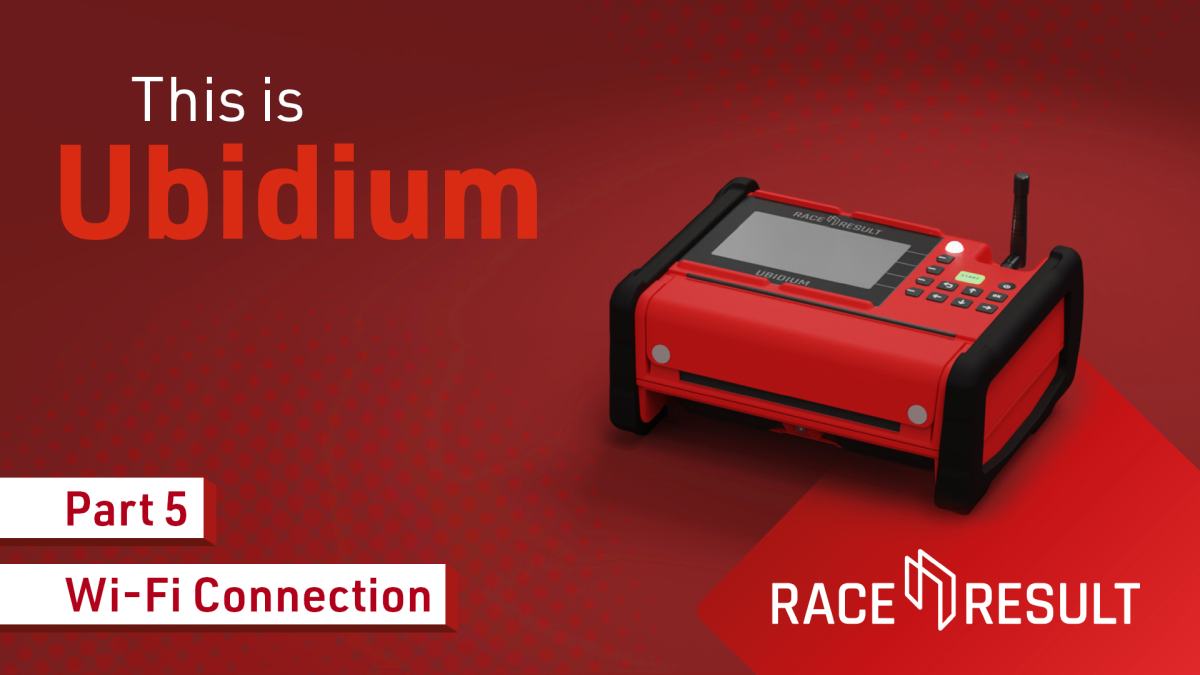

This is Ubidium #5
Wi-Fi Connection
This is Ubidium #6
Timing an Event
Verbessertes Aktiv-Timing

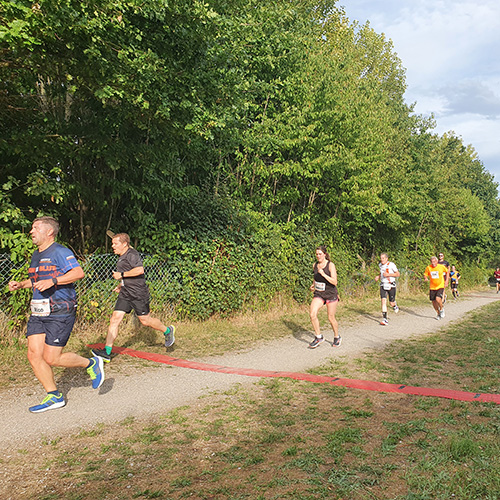

Schließen Sie Ihre Aktiv-Loop direkt an Ubidium an, ohne zusätzliche Geräte. Erstellen Sie Zeitmesslinien mit einer Breite von bis zu 30 m* und mit 100 % Loop Power. Ubidium fügt sich nahtlos in die bestehende Aktiv-Systemarchitektur von RACE RESULT ein und unterstützt Funktionen wie Stored Passings und Repeat Mode.

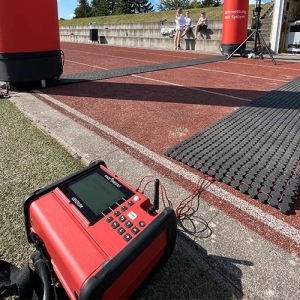

* abhängig von gültigen RegularienNeue faltbare Bodenantenne
Die neue faltbare Bodenantenne wird mit einem einzigen Stecker ans System angeschlossen. Jedes Segment enthält ein eigenes UHF-Element. Das ermöglicht bessere Detektionsraten und reduziert den Stromverbrauch.
Unübertroffene Konnektivität
Ubidium hat GPS und 4G an Bord. 3 Ethernet-Ports bieten erweiterte Netzwerkfunktionen, internes Switching zum Anschluss mehrerer Geräte und Unterstützung für POE-Eingang und -Ausgang. Interne und externe SIM-Karte ermöglichen eine stabile Datenübertragung und, falls erforderlich, einen Fernzugriff auf das Gerät. Ubidium kann über USB-C direkt an Ihren PC angeschlossen werden. Außerdem bietet es Wi-Fi, USB-A, DC-Eingang, Trigger-Eingang/Ausgang und einen Anschluss für eine externe 4G-Antenne.

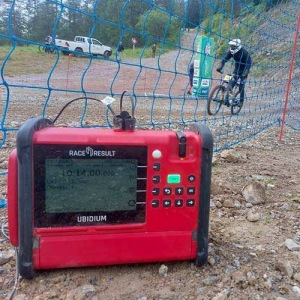

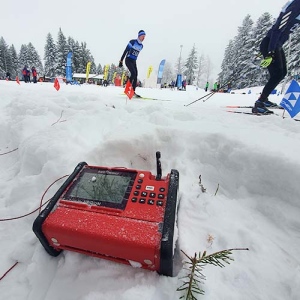

Gemacht für alle Bedingungen
Ubidium sorgt für optimale Leistung bei jedem Wetter. Ein Heizelement hält das Gerät über dem Gefrierpunkt und sorgt so für eine optimale Akkuleistung. Ein integrierter Lüfter kühlt das System bei Bedarf herunter und entfernt Feuchtigkeit, wenn der integrierte Feuchtigkeitssensor eine Kondensationsgefahr anzeigt.
Die Frontklappe deckt die Anschlüsse ab und schützt das System effektiv vor Regen und Spritzwasser.
Außergewöhnliches LCD-Display
Besonderes Augenmerk haben wir auf die Lesbarkeit und Bedienbarkeit des Displays gelegt. Der 6,2-Zoll-Bildschirm in Kombination mit den immer sichtbaren LEDs und großen Tasten macht es einfach, den Überblick über alle relevanten Daten und Funktionen zu behalten. Das Display ist auch bei extremen Temperaturen ablesbar.
Gestapelt laden & betreiben
Da alle Anschlüsse von vorne zugänglich sind, können mehrere Systeme gestapelt und gleichzeitig geladen werden. Das LCD am Akku zeigt jederzeit den Ladezustand an.
| General | |
| Weight |
~4.1 kg with two batteries (each 450 g)
~3.2 kg without batteries |
| Dimensions |
312 x 251 x 140 mm
1 x 0.8 x 0.4 ft |
| IP Rating |
Lid open: IP21 (objects > 4 mm, dropping water) Lid closed: IP44 (objects > 1 mm, spray water from all sides) |
| Temperature range |
-20 °C – 40 °C (50 °C in shade) /
-4 °F – 104 °F (122 °F in shade) |
|
Power performance may be reduced above 25°C / in strong sunlight.
Heating Element keeps System above freezing point for battery charging when connected to sufficient power. |
|
| Power Connectors & Ratings | ||
| Pmax | ||
| AC connection | 100 – 240 V / 47 – 60 Hz | 100 W |
| DC In battery |
11 – 16 V / 5 A
2 A on older systems |
80 W |
| DC Out | 11 – 16.8 V (fused 2.3 A) |
25 W (empty battery)
40 W (charged battery) |
| USB-C PD In | PD supply min. 15 W (9/15/20 V up to 3 A) | 60 W |
| PoE-In | 802.3 bt / PoE++ | up to 65 W |
| PoE-Out (low power) | 802.3 af / PoE |
15.4 W out
always active, battery supplied |
| PoE-Out (high power) | 802.3at / PoE+ |
30 W Out
only active with AC or PoE++ supply |
| Battery & Power (Preliminary) | |||
| Batteries |
1 – 2 x Inspired Energy NH2054RR34 94-98 Wh Lithium Ion Smart Battery |
||
| All including 4G | 1 battery | 2 batteries | Power consumption* |
| Battery life active (50 % loop power) | 16 h | 32 h | 6 W |
| Battery life passive (4.6 m antenna / 6 segments) | 6 h | 12h | 13.4 W |
| Battery life passive (7.7 m antenna / 8 segments) | 5 h | 10 h | 19 W |
| Battery life passive (15.4 m antenna / 16 segments) | 4 h | 8 h | 22.6 W |
| Battery life passive (23 m antenna / 30 segments) | 3 h | 6 h | 31.4 W |
| * not charging, mobile data and 4G active, no Ethernet | |||
| Connectivity | |
| WiFi | WiFi 802.11ac/a/b/g/n |
| Bluetooth-Technology | BT 2.1+EDR and BLE 5.2 |
|
4G / LTE / 3G / 2G Module 29 Band Worldwide Coverage |
FDD: B1 / B2 / B3 / B4 / B5 / B7 / B8 / B12 / B13 / B18 / B19 / B20 / B26 / B28 TDD: B38 / B39 / B40/ B41 WCDMA: B1 / B2 / B4/ B5 / B8 / B6 / B19 GSM: B2 / B3 / B5 / B8 2FF standard / mini-size SIM Card Antennas: Main Internal or External SMA, Diversity Internal only |
| GNSS receiver | GPS/GLONASS/BeiDou/Galileo |
| 3x LAN | all 1 GBit/s |
| Trigger | Input or output, 3 – 12 V or Open Collector |
| USB-A Connector | USB 2.0, 5 V / 500 mA, Host Port |
| USB-C Connector | USB 2.0, 5 V / 900 mA, Dual-Role, Power Delivery IN |
| UHF Transponder | Gen2, can be programmed by system |
| Active Timing | |
|
2.4 GHz channel frequencies
main / backup (worldwide compliance) |
1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz |
| 2.4 GHz TX power | 17 dBm |
| 2.4 GHz Antenna | 3 dBi Gain |
| Loop frequency & data |
125 kHz Packet rate: 150 Hz OOK-modulation, manchester encoded, 16 bit anti-false-wakeup pattern |
| Loop dimension |
5 m – 60 m cable length, >0.5 mm², width 0.3 – 0.6 m 4 mm safety banana plugs |

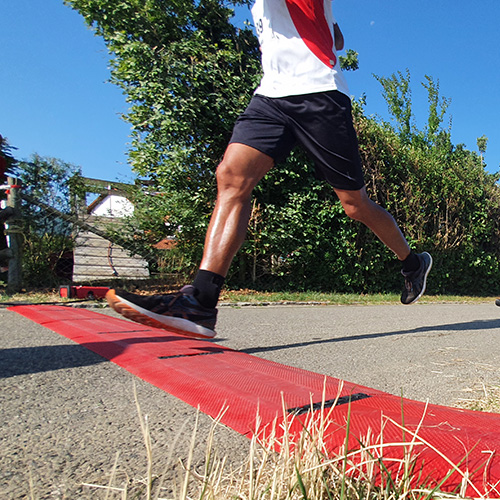

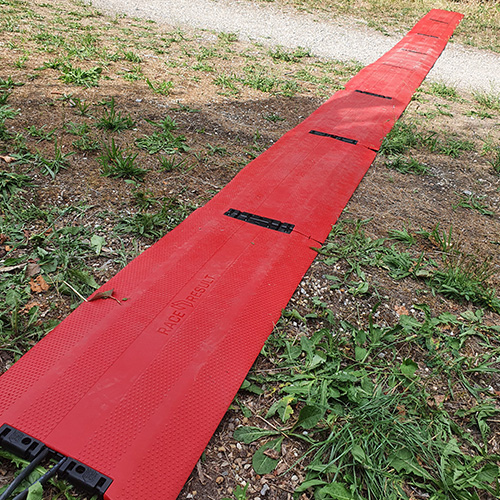

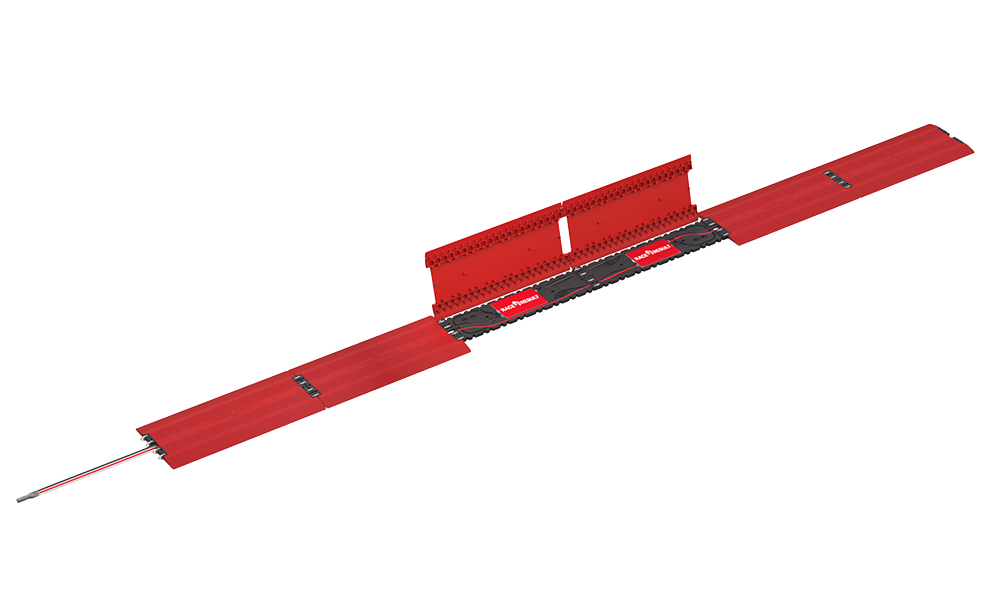

Ubidium Faltbare Bodenantenne
Die neue faltbare Bodenantenne bietet beispiellose Flexibilität und höchste Erkennungsraten.
Jedes Element enthält einen speziell entwickelten RACE RESULT UHF-Reader. Die Matte wird mit einem einzigen Stecker direkt an Ubidium angeschlossen. Die Länge lässt sich beliebig anpassen, auf bis zu 23 Meter pro System (30 Segmente)!
Plug and Go

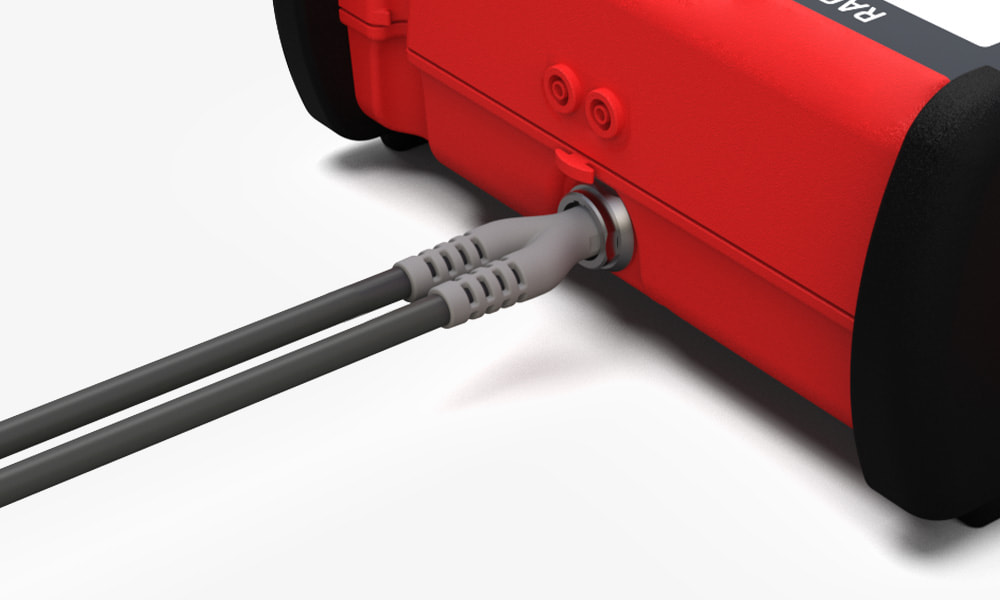

Die Matte wird mit einem einzigen Stecker direkt an Ubidium angeschlossen, es ist kein zusätzliches Gerät erforderlich. Aus Gründen der Zuverlässigkeit führen zwei unabhängige, robuste Kabel zum ersten Antennensegment und bilden zwei voneinander unabhängige Stränge durch die gesamte Matte.

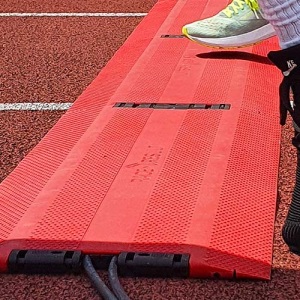

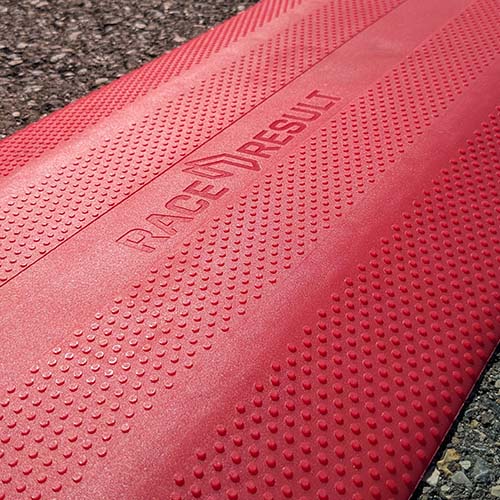

Verbesserte Form, weniger Gewicht

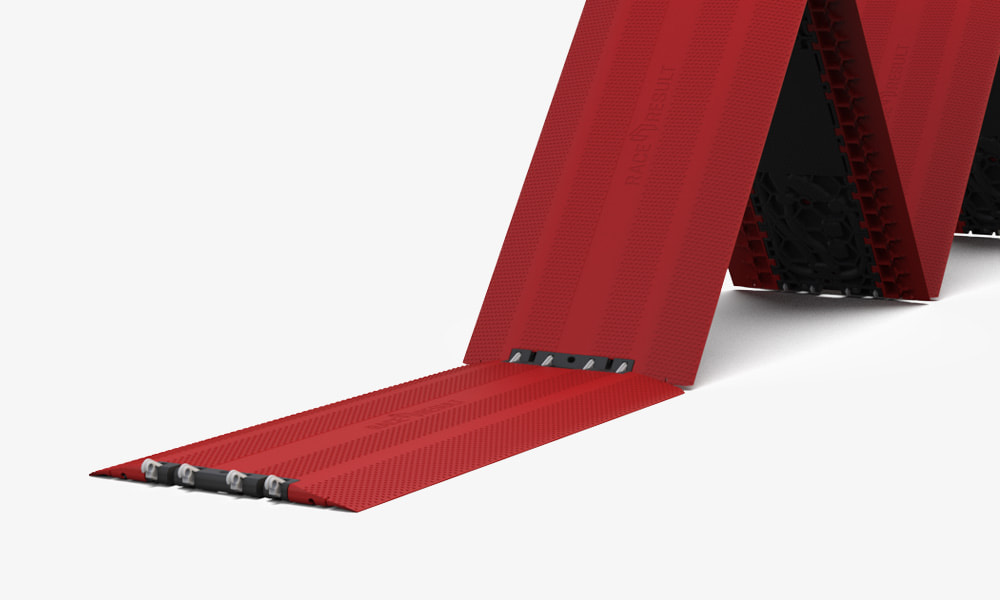

Das neue Design verleiht der Matte ein noch besseres Profil auf der Straße. Flachere Kanten ermöglichen ein komfortableres Überfahren, z.B. mit Fahrrädern. Mit 77 cm sind die Segmente länger als bisher. In der Standardkonfiguration von 4,6 m (6 Segmente) beträgt das Mattengewicht nur 24 kg.

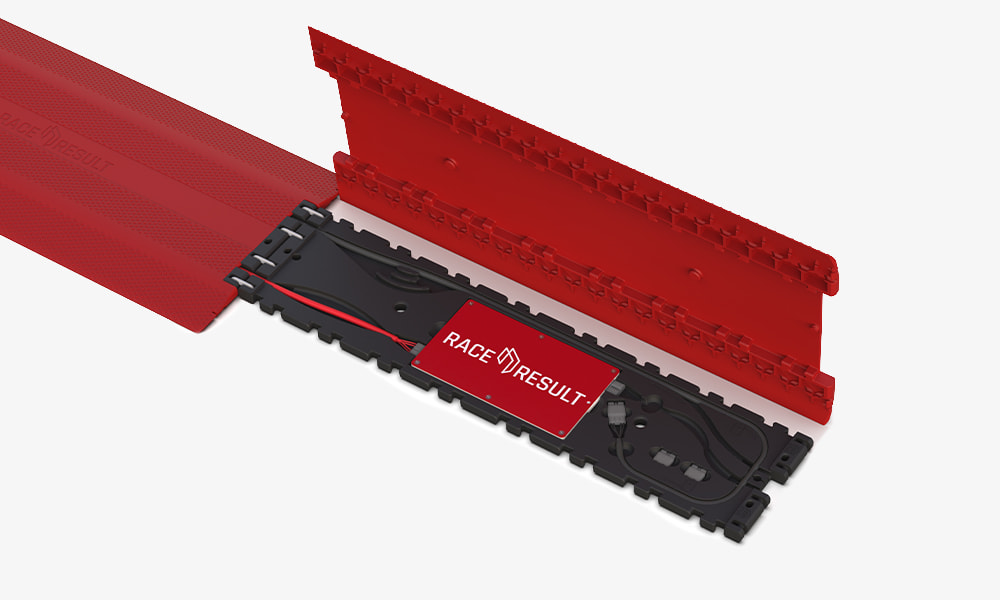

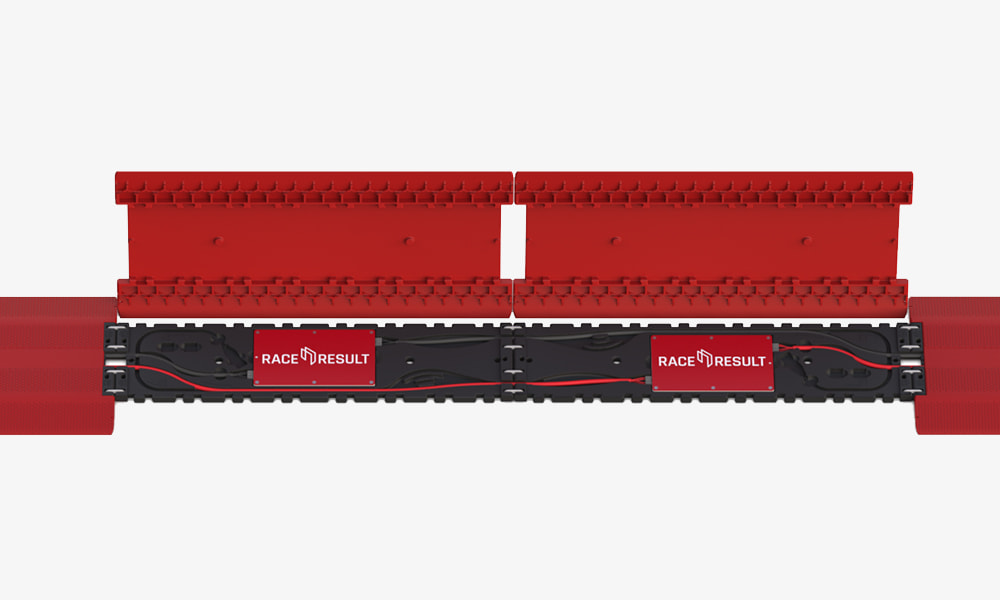

RACE RESULT Reader und Antenne
Jedes Segment enthält einen integrierten Reader und eine UHF-Antenne, die speziell für die Sportzeitmessung entwickelt wurden.Der Stromverbrauch liegt deutlich unter herkömmlichen UHF-Readern. So konnten wir die Batterielaufzeit erhöhen.Mehrere Antennenelemente erfassen gleichzeitig Transponder. Das verbessert Detektionsraten und Präzision. Sie können nun Matten mit einer Länge von bis zu 23 m bauen.
Kreuzweise Verbindung
Jedes Element wird mit dem jeweils vorletzten verbunden. Dadurch entstehen zwei voneinander unabhängige Daten-Leitungen. Ein defektes Antennen-Element blockiert die weiteren Segmente nicht. Selbst wenn ein kompletter Strang ausfallen sollte, bleibt das Timing funktionsfähig.

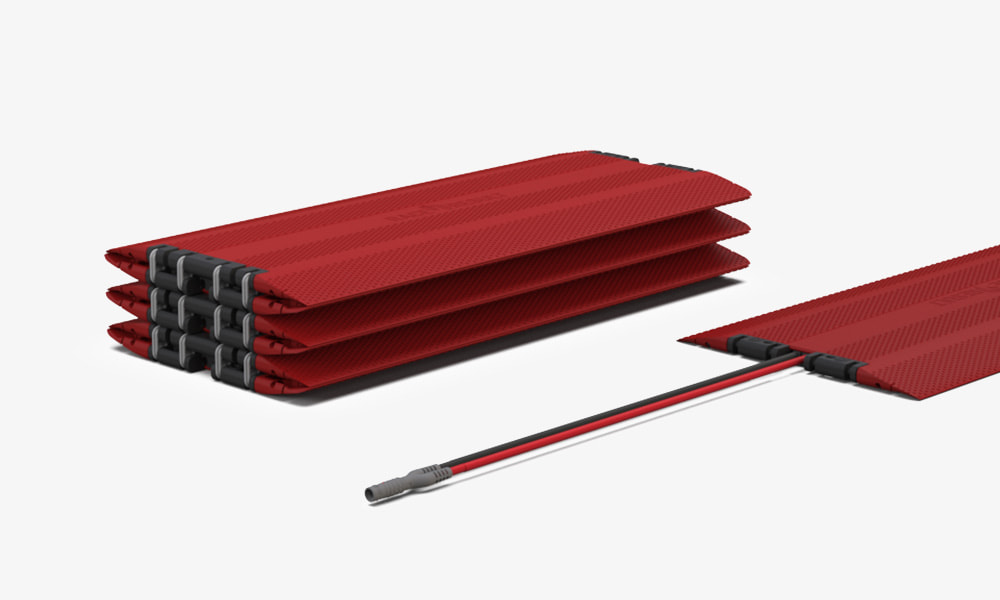

Einfache Längenanpassung

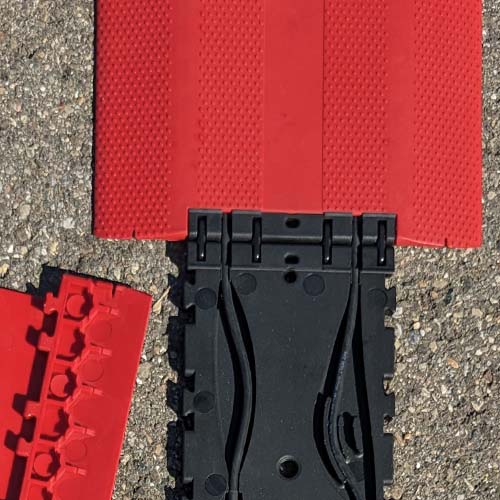

Zum Teilen der Matte muss nur ein Antennensegment auf beiden Seiten des Gelenks geöffnet werden. Die Kabel für jedes Segment können in der Matte verwahrt werden. Die Matte kann um je zwei Segmente verlängert/verkürzt werden. Das ermöglicht Breiten zwischen 1,5 m (2 Segmente) und 23 m (30 Segmente).
|
Ubidium Bundle 4,6 m
Ubidium Timing-System + 4,6 m Ubidium Bodenantenne |
4.990 EUR |
|
Ubidium Bodenantenne 4,6 m (inkl. Verbindungskabel) *
6 Segmente + Verbindungskabel |
2.650 EUR |
|
Ubidium Bodenantenne - Erweiterung 1,5 m
2 Segmente je 0,77 m |
800 EUR |
|
Ubidium Bodenantenne - Verbindungskabel
Kabel zur Verbindung von Bodenantenne und System |
200 EUR |
|
Ubidium Bodenantenne - Reader-Kabel (mit Schrauben)
Zusätzlich erforderlich, wenn drei 4,6 m Antennen in Reihe verbunden werden. Dient auch als Ersatzteil. |
35 EUR |
| Alle Preise zzgl. gesetzlicher MwSt. | |
| Single Antenna Segment | |
| Dimensions |
77 x 35 x 2 cm /
2.5 x 1.1 x 0.07 ft |
| Weight | 3.5 kg |
| IP Rating |
IPX7 (shortly submerging won't destroy) |
| Polarization | Linear along the direction of crossing |
| Typical Configurations | |||
|
"Ubidium Ground Antenna"
Standard configuration |
6 segments |
4.6 m /
15 ft |
24 kg |
|
"Ubidium Ground Antenna Extension"
Shortest possible configuration |
2 segments |
1.5 m /
5 ft |
7.6 kg |
| Standard + 2 Extensions | 10 segments |
7.7 m /
25 ft |
38.6 kg |
|
Maximum possible length
Standard + 12 Extensions |
30 segments |
23 m /
75.5 ft |
114.6 kg |
