Všetko, čo ste chceli od systému merania času.
“A dokonca viac.
→
Prvotriedna použiteľnosť
Ubidium je možné prevádzkovať za akýchkoľvek poveternostných podmienok. Displej a tlačidlá sú vždy viditeľné a prístupné. Riadiaca jednotka nemusí byť chránená krytom.
Pevná & ľahká konštrukcia
Úplne nový tvar zaručuje maximálnu flexibilitu. S dvoma batériami, ktoré sú súčasťou balenia, váži iba ~ 4,1 kg. Prípojky na prednej a zadnej strane umožňujú jednoduchú obsluhu.
Úžasné riadenie napájania
Vložte jednu alebo dve batérie a počas prevádzky ich vymeňte za tepla. V režime aktívneho merania času môžete dosiahnuť viac ako 30 hodín prevádzky! Ubidium je možné napájať aj cez USB-C, POE, DC alebo dokonca solárny panel.
Ochranná klapka vždy automaticky spadne, uzavrie sa pomocou integrovaných magnetov a zatlačí všetky káble do štetín. Tým sú všetky konektory chránené pred dažďom, blatom a striekajúcou vodou.
Ubidium ponúka viac možností pripojenia ako ktorýkoľvek systém merania času na trhu. To zahŕňa POE, USB-C, AC a DC a slot na SIM. Vo vnútri systému je nainštalovaná ďalšia SIM karta.
Dozvedieť sa viac
Vlhkosť a teplo sú vyfukované zo systému cez vetraciu mriežku. To umožňuje prevádzku v extrémnych podmienkach a šetrí elektronické komponenty.
Nárazníky vyrobené z odolnej gumy chránia pred nárazmi, zaisťujú stabilný stojan a umožňujú stohovanie systémov. Môžu byť odstránené; odporúčame ich však nechať zapnuté.
Batérie je možné počas merania času vymeniť za chodu. Priehľadný kryt batérie umožňuje kedykoľvek odčítať stav nabitia. Batérie je možné nabíjať interne.
Štetiny zaisťujú, že sa ku konektorom nedostane voda zvonku, a to ani vtedy, keď sú všetky káble pripojené.
Rukoväť uľahčuje prenášanie systému na veľké vzdialenosti. S dvoma vloženými batériami váži Ubidium iba 4,1 kg.
6,2' displej má nastaviteľné podsvietenie s prispôsobiteľnou farbou pozadia. Vďaka vysokému kontrastu zostáva čitateľný aj na najjasnejšom slnečnom svetle. Je pokrytá mimoriadne odolným sklom.
Pomocou jasne viditeľnej stavovej LED môžete rýchlo zistiť, či systém funguje správne (zelená) alebo či vyžaduje obsluhu (červená).
Všetky tlačidlá majú príjemný tlakový bod a ľahko sa používajú aj v rukaviciach. Rovnako ako celý povrch sú vodeodolné.
Aktívna časovacia anténa sa používa na príjem dát z aktívnych transpondérov a slučkových boxov. Umiestnite ho počas udalosti do zvislej polohy.
Zástrčka aktívnej slučky: Pripojte banánky vášho slučkového kábla do zariadenia a priamo spustite meranie času s aktívnymi transpondérmi. Nie je potrebné žiadne ďalšie zariadenie!
Rozširujúci port na pripojenie kábla Y-Bridge skladacej pozemnej antény. Kábel slúži na napájanie antény aj prenos dát.
Kryt portov vyrobený z odolného gumeného materiálu chráni zadné konektory pred vlhkosťou, prachom a nárazmi.
Aká je aktuálna doba dodania pre Ubidium?
Výroba sa postupne zvyšuje a už sme dostali veľa objednávok. Ubidium si môžete objednať cez náš obchod, ale momentálne nemôžeme poskytnúť presný termín dodania.
Fakturácia bude prebiehať len krátko pred dodaním.
Ak si objednáte viac ako jedno Ubidium, na začiatku odošleme iba prvé zariadenie a zvyšok bude nasledovať neskôr. Akékoľvek dodatočné prepravné náklady z toho vyplývajúce uhradíme.
Kedy bude dostupná nová skladacia pozemná anténa?
V roku 2024, viac informácií pridáme neskôr.
Čo znamená "Ubidium"?
"Ubidium" je skutočne unikátne a starostlivo vybrané meno produktu, inšpirované chemickým prvkom "Rubídium". V oblasti atomových hodín má Rubídium kľúčovú úlohu pri dosahovaní vysokéj presnosti. Latinský koreň "rubidus" sa prekladá ako "hlboká červená" a dokonale rezonuje s identitou značky RACE RESULT.
Ako dlho ešte budú k dispozícii dekóder 5000 a stará pozemná skladacia anténa?
Očakávame, že predaj bude postupne ukončený do konca roka, ale vo všeobecnosti budú dostupné, pokiaľ budeme mať komponenty na ich zostavenie.
Môžem si požičať Ubidium?
Ubidium na aktívne používanie si budete môcť prenajať od roku 2024. V závislosti od dátumu vydania novej skladacej pozemnej antény sa rozhodneme, kedy začneme prenajímať pasívne riešenie Ubidium.
Môžem si objednať systém na testovanie?
Máme niekoľko systémov na testovanie. Ak chcete získať testovací systém, kontaktujte nás, aby sme prediskutovali podrobnosti.
Môžem použiť svoju existujúcu pozemnú a bočnú anténu s Ubidiom?
Zatiaľ to nie je možné. Hľadáme však riešenie, ako dlhodobo využívať vaše bočné antény.
Môžem si kúpiť pasívne rohože kratšie ako 4,6 metra?
Áno, rohože budeme ponúkať v pároch po dvoch, pôvodne boli plánované ako predĺženie. Y-Adaptér si však budete musieť zakúpiť samostatne. Pri kúpe 4,6 metrovej antény bude Y-Adaptér už súčasťou balenia.
Číta nový systém HuTagy /staré transpondery?
Áno.
Môžem používať svoje súčasné zariadenie s Ubidiom?
To závísí od zariadenia:
- Loop Boxy sa budú stále vracať do Ubidia.
- Aktívne rozšírenia sa budú môcť dlhodobo pripojiť k Ubidium - bude potrebná určitá hardvérová verzia Ubidium
- Pozemná anténa nebude kompatibilná.
- Anténa s vysokým dosahom / Bočné antény nie sú momentálne podporované, ale hľadáme riešenie.
Z akého materiálu je vyrobená nová pozemná anténa?
Z takého istého materiálu ako súčasná pozemná anténa.
Stále platí, že autá a väčšie nákladné vozidlá môžu prechádzať cez anténu?
Áno.
Bude sa pokračovať v aktualizáciach firmwaru na dekoderi 5000?
Aktualizácie firmvéru pre dekóderi 5000 nevydáme, pokiaľ nie sú problémy kritické a neopravujú závažné chyby.
Môžem si vziať Ubidium do lietadla?
Áno, podľa pravidiel IATA sú do príručnej batožiny povolené batérie s maximálnou kapacitou 100 Wh. Batérie používané v Ubidiu s kapacitou 96 Wh spĺňajú túto podmienku.
Ubidium stojí 2,790 EUR plus DPH a poštovné.
Obsah balenia:Upozorňujeme, že momentálne nemôžeme poskytnúť presný čas dodania vašej objednávky Ubidium.
Platba je splatná krátko pred odoslaním.
Ak si objednáte viac ako jedno Ubidium, na začiatku odošleme iba prvé zariadenie a zvyšok bude nasledovať neskôr. Akékoľvek dodatočné prepravné náklady z toho vyplývajúce uhradíme.
We embedded a video from a third party (www.youtube.com) here.
By showing the external content you
accept YouTube's terms and conditions.
This is Ubidium #1
Design & Features Overview
This is Ubidium #2
Connectors
This is Ubidium #3
Batteries & Charging
This is Ubidium #4
Display & Menu
This is Ubidium #5
Wi-Fi Connection
This is Ubidium #6
Timing an Event
Vylepšené aktívne meranie času
Priamo zapojte svoju aktívnu časovaciu slučku do Ubidia. Nie sú potrebné žiadne ďalšie rozšírenia. Postavte rozvodové vedenia so šírkou až 30 metrov* a so 100% výkonom slučky. Ubidium bez problémov zapadá do existujúcej aktívnej systémovej architektúry RACE RESULT a podporuje funkcie, ako sú uložené nahrávky a opakovaný režim.
* v závislosti od regulovanej oblastiNová skladacia pozemná anténa
Nová skladacia uzemňovacia anténa sa pripája pomocou jedno bodovej zásuvky - a vy ste pripravení vyraziť. Každý segment teraz obsahuje svoj vlastný UHF prvok, ktorý zvyšuje rýchlosť čítania a znižuje spotrebu energie. Ďalšie informácie nájdete na nasledujúcej stránke.
Výnimočné možnosti pripojenia
Ubidium disponuje GPS a 4G. 3 ethernetové porty poskytujú rozšírené možnosti siete, interné prepínanie na pripojenie viacerých zariadení a podporu vstupu a výstupu POE. Interné a externé SIM karty umožňujú stabilný prenos dát a v prípade potreby prístup k zariadeniu na vzdialenú podporu. Ubidium sa môže pripojiť priamo k vášmu počítaču cez USB-C. Ponúka tiež Wi-Fi, USB-A, DC napájanie, spúšťací vstup/výstup a pripojenie externej 4G antény.
Odolný vo všetkých podmienkach
Ubidium zaisťuje optimálny výkon pri všetkých poveternostných podmienok. Vykurovacie teleso udržuje zariadenie nad bodom mrazu a zaisťuje optimálny výkon batérie. Integrovaný ventilátor v prípade potreby ochladí systém a vyfúkne vlhkosť, ak integrovaný snímač vlhkosti indikuje riziko kondenzácie.
Predný kryt zakrýva konektory a účinne chráni systém pred dažďom a striekajúcou vodou.
Výnimočný LCD displej
Osobitnú pozornosť sme venovali čitateľnosti a použiteľnosti displeja. 6,2' obrazovka v kombinácii s vždy viditeľnými LED diódami a veľkými tlačidlami uľahčuje udržiavanie prehľadu o všetkých relevantných časových údajoch a funkciách. Displej je čitateľný aj pri extrémnych teplotách.
Zásobníkové radenie & napájanie
Vďaka všetkým portom prístupným spredu je možné zásobovať a nabíjať viacero systémov súčasne. LCD displej na batérii kedykoľvek zobrazuje úroveň nabitia.
General | |
Weight |
~4.1 kg with two batteries (each 450 g)
~3.2 kg without batteries |
Dimensions |
312 x 251 x 140 mm
1 x 0.8 x 0.4 ft |
IP Rating |
Lid open: IP21 (objects > 4 mm, dropping water) Lid closed: IP44 (objects > 1 mm, spray water from all sides) |
Temperature range |
-20 °C – 40 °C (50 °C in shade) /
-4 °F – 104 °F (122 °F in shade) |
Power performance may be reduced above 25°C / in strong sunlight.
Heating Element keeps System above freezing point for battery charging when connected to sufficient power. |
Power Connectors & Ratings | ||
Pmax | ||
AC connection | 100 – 240 V / 47 – 60 Hz | 100 W |
DC In battery |
11 – 16 V / 5 A
2 A on older systems |
80 W |
DC Out | 11 – 16.8 V (fused 2.3 A) |
25 W (empty battery)
40 W (charged battery) |
USB-C PD In | PD supply min. 15 W (9/15/20 V up to 3 A) | 60 W |
PoE-In | 802.3 bt / PoE++ | up to 65 W |
PoE-Out (low power) | 802.3 af / PoE |
15.4 W out
always active, battery supplied |
PoE-Out (high power) | 802.3at / PoE+ |
30 W Out
only active with AC or PoE++ supply |
Battery & Power (Preliminary) | |||
Batteries |
1 – 2 x Inspired Energy NH2054RR34 94-98 Wh Lithium Ion Smart Battery |
||
All including 4G | 1 battery | 2 batteries | Power consumption* |
Battery life active (50 % loop power) | 16 h | 32 h | 6 W |
Battery life passive (4.6 m antenna) | 6 h | 12h | 13.4 W |
Battery life passive (7.7 m antenna) | 5 h | 10 h | 19 W |
Battery life passive (15.4 m antenna) | 4 h | 8 h | 22.6 W |
Battery life passive (23 m antenna) | 3 h | 6 h | 31.4 W |
* not charging, mobile data and 4G active, no Ethernet |
Connectivity | |
WiFi | WiFi 802.11ac/a/b/g/n |
Bluetooth-Technology | BT 2.1+EDR and BLE 5.2 |
4G / LTE / 3G / 2G Module 29 Band Worldwide Coverage |
FDD: B1 / B2 / B3 / B4 / B5 / B7 / B8 / B12 / B13 / B18 / B19 / B20 / B26 / B28 TDD:B38 / B39 / B40/ B41 WCDMA: B1 / B2 / B4/ B5 / B8 / B6 / B19 GSM: B2 / B3 / B5 / B8 2FF standard / mini-size SIM Card Antennas: Main Internal or External SMA, Diversity Internal only |
GNSS receiver | GPS/GLONASS/BeiDou/Galileo |
3x LAN | all 1 GBit/s |
Trigger | Input or output, 3 – 12 V or Open Collector |
USB-A Connector | USB 2.0, 5 V / 500 mA, Host Port |
USB-C Connector | USB 2.0, 5 V / 900 mA, Dual-Role, Power Delivery IN |
UHF Transponder | Gen2, can be programmed by system |
Active Timing | |
2.4 GHz channel frequencies
main / backup (worldwide compliance) |
1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz |
2.4 GHz TX power | 17.5 dBm |
2.4 GHz Antenna | 3 dBi Gain |
Loop frequency & data |
125 kHz Packet rate: 150 Hz OOK-modulation, manchester encoded, 16 bit anti-false-wakeup pattern |
Loop dimension |
5 m – 60 m cable length, >0.5 mm², width 0.3 – 0.6 m 4 mm safety banana plugs |
Nová skladacia pozemná anténa poskytuje bezprecedentnú flexibilitu a najvyššiu mieru detekcie.
Každý prvok obsahuje špeciálne vyvinutú čítačku RACE RESULT UHF. Anténa sa pripája priamo k Ubidium. Dá sa nastaviť na dĺžku podľa želania, až 23 metrov na systém (30 segmentov)!
K dispozícii od roku 2024.
Zapojte a fungujte
Rohož sa pripája priamo k Ubidiu pomocou jediného konektora, nie je potrebné žiadne ďalšie zariadenie. Pre spoľahlivosť vedú dva nezávislé, robustné káble k prvému anténnemu úseku a tvoria dve samostatné reťazce v celej rohoži.
Vylepšený tvar, nižšia hmotnosť
Nový dizajn, ktorý poskytuje rohož a ešte lepší profil na ceste a plochejšie hrany umožňujú pohodlnejší pretek. Pri 77 cm sú úseky dlhšie ako predtým, v štandardnej konfigurácii 4,6 metra (6 úsekov) je hmotnosť rohože len 21 kg, čo je o 20% menej ako naša predchádzajúca pozemná anténa.
RACE RESULT Čítačka a anténa
Každá rohož obsahuje vlastnú integrovanú čítačku a anténu, špeciálne navrhnutú pre športové časovanie. To vyžaduje menej energie ako štandardné čítačky UHF, čím sa zvyšuje výdrž batérie systému.Umožňuje tiež synchronizované čítanie s viacerými segmentmi súčasne, čo výrazne zvyšuje rýchlosť čítania a presnosť načasovania.Keďže nie sme obmedzení 8 portami bežných čítačiek UHF, je teraz možné vytvoriť ešte dlhšie časovacie rohože.
Viacvrstvené pripojenie
Každý prvok , z ktorého sa dajú čítať údaje, je pripojený k čítačke o 2 rohože skôr, čím sa vytvoria dva samostatné dátové riadky v schéme A-B-A-B. Chybný prvok neblokuje fungovanie neskorších úsekov a aj keď by mal zlyhať jeden celý zdroj, meranie času zostáva funkčné.
Jednoduché prispôsobenie dĺžky
Na rozdelenie rohože stačí otvoriť jeden segment antény na oboch stranách spoja. Káble pre každý segment môžu zostať vo vnútri rohože kedykoľvek pomocou vnútorného úložného kanála. Rohož je možné rozšíriť/skrátiť o dvojice dvoch segmentov, výsledkom čoho sú šírky od 1,6 metra (2 segmenty) do 23 metrov (30 segmentov).

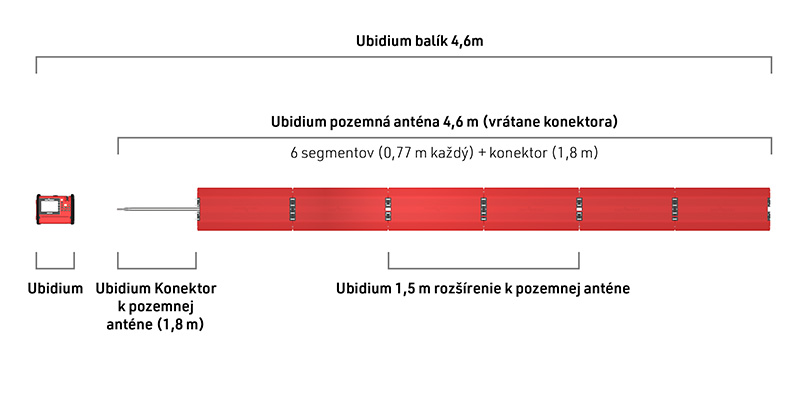

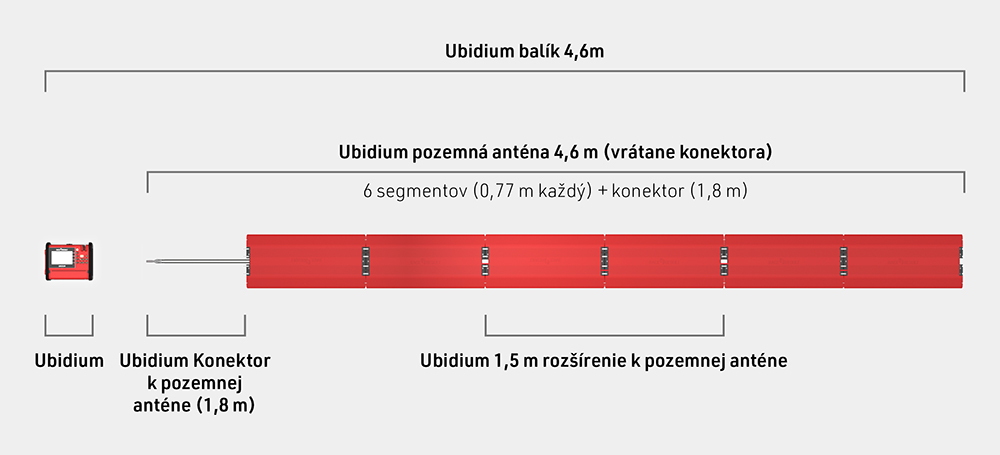

Ubidium balík 4,6m
Ubidium systému + Ubidium pozemná anténa 4,6 m |
4,490 EUR |
Ubidium pozemná anténa 4,6 m (vrátane konektora) *
6 segmentov + Konektor kábel |
2,450 EUR |
Ubidium 1,5 m rozšírenie k pozemnej anténe
2 segmenty po 0,77 m |
750 EUR |
Ubidium Konektor k pozemnej anténe
Kábel na pripojenie pozemnej antény k systému |
200 EUR |
Všetky ceny vrátane DPH / dane, ak sa uplatňujú
* Všetci zákazníci, ktorí si teraz objednajú systém Ubidium a následne pridajú pozemnú anténu, keď bude dostupná v našom obchode, budú mať nárok na cenu balíka. |
Single Antenna Segment | |
Dimensions |
77 x 35 x 2 cm /
2.5 x 1.1 x 0.07 ft |
Weight | 3.5 kg |
IP Rating |
IP56 (shortly submerging won't destroy) |
Typical Configurations | |||
"Ubidium Ground Antenna"
Standard configuration |
6 segments |
4.6 m /
15 ft |
24 kg |
"Ubidium Ground Antenna Extension"
Shortest possible configuration |
2 segments |
1.5 m /
5 ft |
7.6 kg |
Standard + 2 Extensions | 10 segments |
7.7 m /
25 ft |
38.6 kg |
Maximum possible length
Standard + 12 Extensions |
30 segments |
23 m /
75.5 ft |
114.6 kg |
