La próxima generación
Todo lo que deseabas era un sistema de cronometraje.
Y aún más.
→
Usabilidad de primera clase
Ubidium puede utilizarse en todas las condiciones meteorológicas. La pantalla y los botones están siempre visibles y accesibles. No es necesario proteger la unidad de control con una cubierta.
Diseño sólido y ligero
El factor de forma completamente nuevo garantiza la máxima flexibilidad. Con dos pilas incluidas, sólo pesa ~4,1 kg. Las conexiones delanteras y traseras facilitan el manejo.
Brillante gestión de la energía
Inserte una o dos pilas e intercámbielas en caliente mientras está encendido. En modo de temporización activa, ¡puedes conseguir más de 30 horas de autonomía! Ubidium también puede alimentarse a través de USB-C, POE, CC o incluso panel solar.
La tapa protectora siempre bajará automáticamente, se cerrará con imanes integrados y empujará todos los cables hacia la escoba. De este modo, todos los puertos de conexión están protegidos de la lluvia, el barro y las salpicaduras de agua.

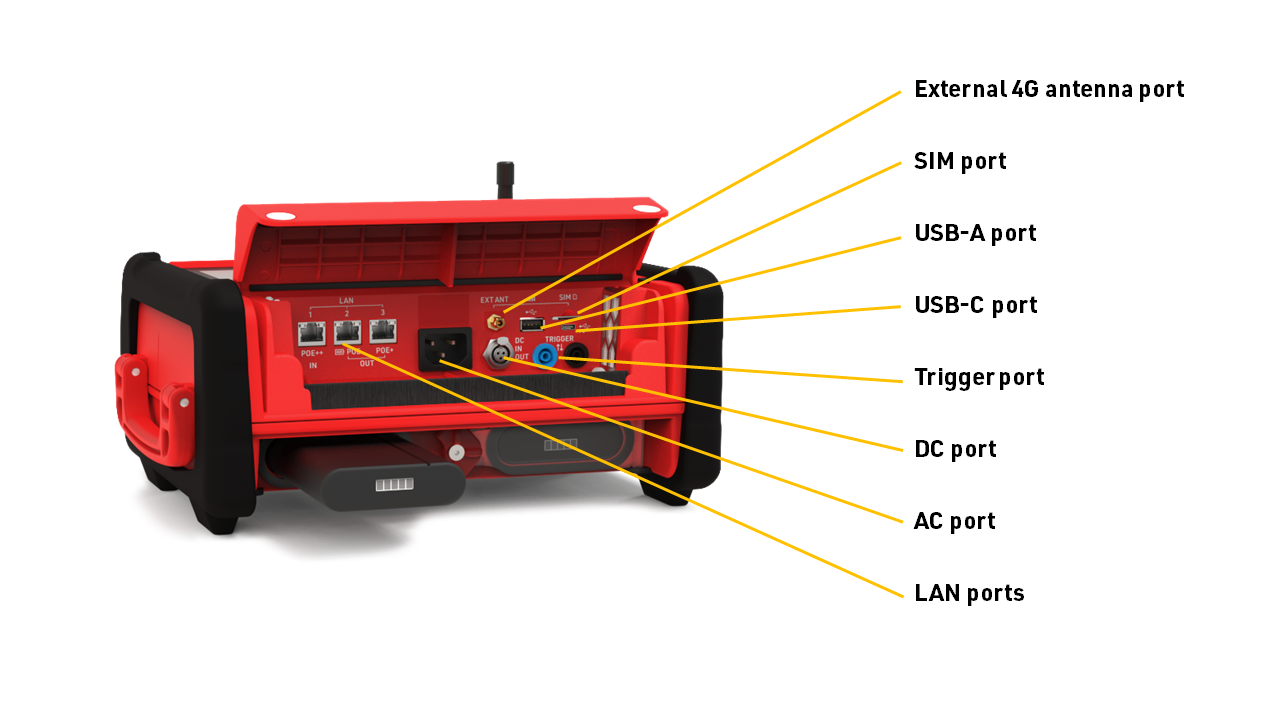

Ubidium ofrece más opciones de conectividad que cualquier sistema de cronometraje del mercado. Esto incluye POE, USB-C, CA y CC, y una ranura SIM. Una tarjeta SIM adicional está instalada dentro del sistema.
Conoce más
La humedad y el calor salen del sistema a través de la rejilla de ventilación. Esto permite el funcionamiento en condiciones extremas y conserva los componentes electrónicos.
Los parachoques fabricados con caucho duradero protegen contra impactos, aseguran un soporte estable y hacen que los sistemas sean apilables. Se pueden quitar; sin embargo, recomendamos dejarlos colocados.
Las baterías se pueden cambiar en caliente durante el cronometraje. La tapa transparente de la batería permite leer el estado de carga en cualquier momento. Las baterías se pueden cargar internamente.
La escoba garantiza que no entre agua en los conectores desde el exterior, incluso cuando todos los cables están conectados.

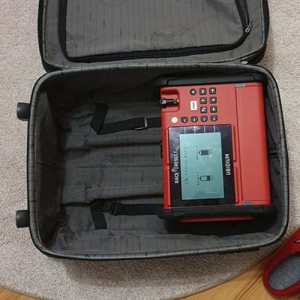

La manija facilita el transporte del sistema a largas distancias. Con dos baterías insertadas, Ubidium pesa solo 4,1 kg.

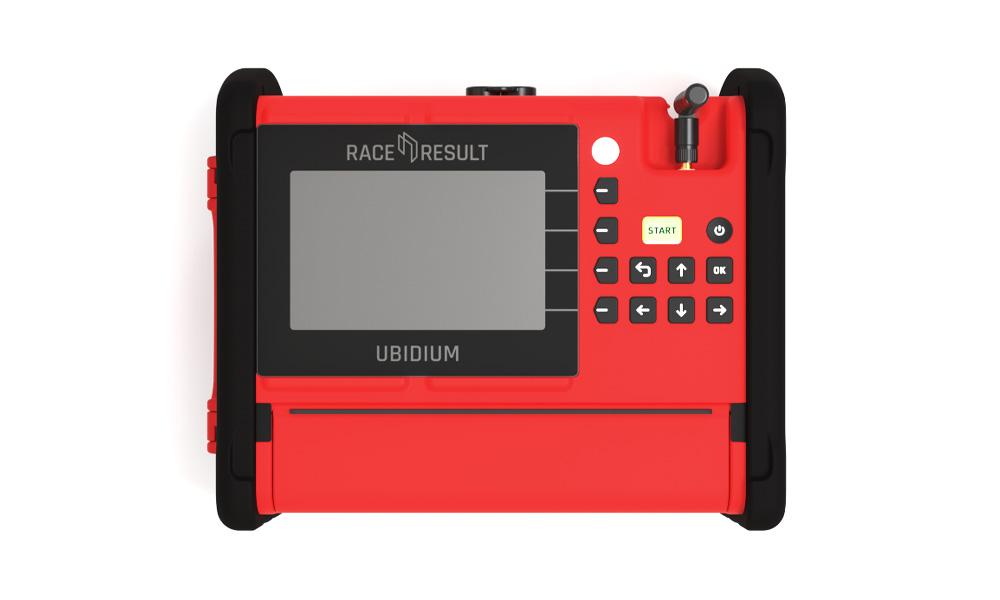

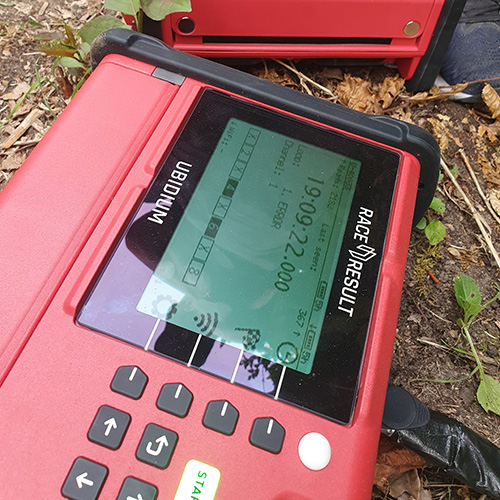

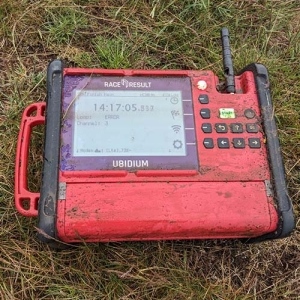

La pantalla de 6,2″ cuenta con una luz de fondo ajustable con un color de fondo personalizable. Gracias a su alto contraste, sigue siendo legible incluso con la luz solar más brillante. Está cubierto con un vidrio extremadamente robusto.
Con la ayuda del LED de estado claramente visible, puede ver rápidamente si el sistema funciona correctamente (verde) o si requiere operación (rojo).
Todos los botones tienen un punto de presión agradable y son fáciles de usar incluso con guantes. Como toda la superficie, son impermeables.
La antena de cronometraje activa se utiliza para recibir datos de transpondedores activos y cajas de bucle. Por favor, colóquelo en posición vertical durante su evento.

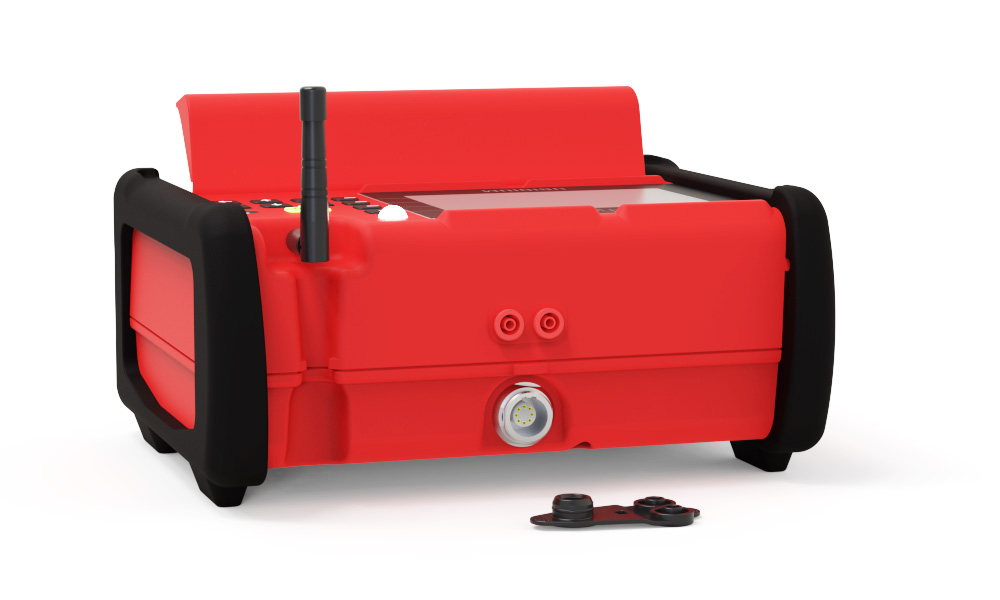

Enchufe de bucle activo: conecte los conectores tipo banana de su cable de bucle al dispositivo y comience directamente a cronometrar con transpondedores activos. ¡No se necesita ningún dispositivo adicional!
Puerto de expansión para enchufar el Cable Y-Bridge de la Antena de Tierra Plegable. El cable sirve tanto para la alimentación de la antena como para la transmisión de datos.
Una cubierta de puerto hecha de un material de caucho duradero protege los conectores traseros de la humedad, el polvo y los impactos.
Ubidium cuesta XX 2,999 EUR más IVA y envío.
Contenido del paquete:- 1 Ubidium
- 1 Batería 94 Wh
- Cable de bucle de 13 m
- Cable de alimentación AC
Tenga en cuenta que actualmente no podemos proporcionarle un tiempo de entrega exacto para su pedido de Ubidium.
El pago debe realizarse poco antes del envío.
Si pides más de un Ubidium, enviaremos solo el primer dispositivo inicialmente y el resto en una fecha posterior. Cubriremos cualquier costo de envío adicional que resulte de esto.
We embedded a video from a third party (www.youtube.com) here.
By showing the external content you
accept YouTube's terms and conditions.
This is Ubidium #1
Design & Features Overview
This is Ubidium #2
Connectors
This is Ubidium #3
Batteries & Charging
This is Ubidium #4
Display & Menu
This is Ubidium #5
Wi-Fi Connection
This is Ubidium #6
Timing an Event
Mejora de la cronometraje activo
Conecte su bucle activo directamente a Ubidium. No se necesitan más ampliaciones.Construya líneas de cronometraje con anchuras de hasta 30 metros* y una potencia de bucle del 100%. Ubidium encaja perfectamente en la arquitectura de su sistema activo RACE RESULT, ya que admite funciones como los pasos almacenados y el modo de repetición
* en función de la normativa localNueva antena de tierra plegable
La nueva antena de tierra plegable se conecta con un solo conector y ya está lista para funcionar. Cada segmento contiene ahora su propio elemento UHF, lo que aumenta la velocidad de lectura y reduce el consumo de energía. Más información en la página siguiente.
Conectividad sin precedentes
Ubidium tiene GPS y 4G a bordo. 3 puertos Ethernet proporcionan una funcionalidad de red ampliada, el conmutador interno permite conectar varios dispositivos y admite entrada y salida POE. Las tarjetas SIM internas y externas permiten una transmisión de datos estable y, en caso necesario, también el acceso para asistencia remota. Ubidium puede conectarse directamente a tu PC a través de USB-C. También ofrece Wi-Fi, USB-A, alimentación DC, entrada/salida de disparo y la conexión de una antena 4G externa.

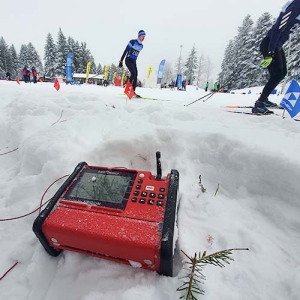

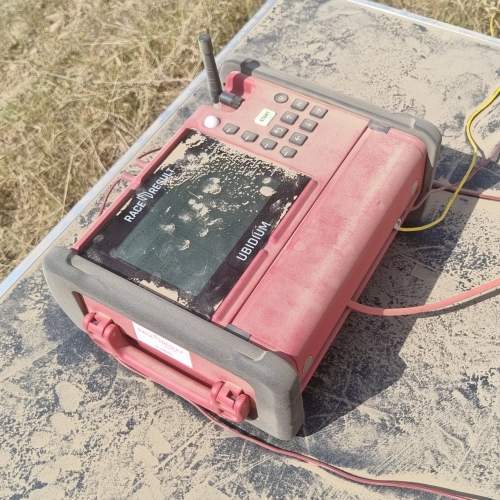

Resistente en todas las condiciones

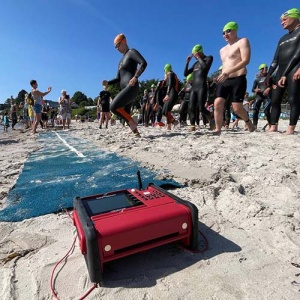

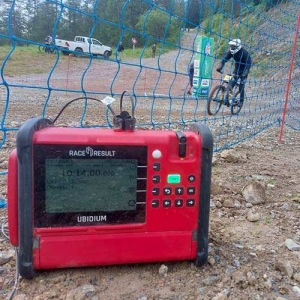

Ubidium garantiza un rendimiento óptimo en todas las condiciones meteorológicas.Un elemento calefactor mantiene el dispositivo por encima del punto de congelación, garantizando un rendimiento óptimo de la batería. Un ventilador integrado refrigera el sistema en caso necesario y expulsa la humedad si el sensor de humedad integrado indica riesgo de condensación.

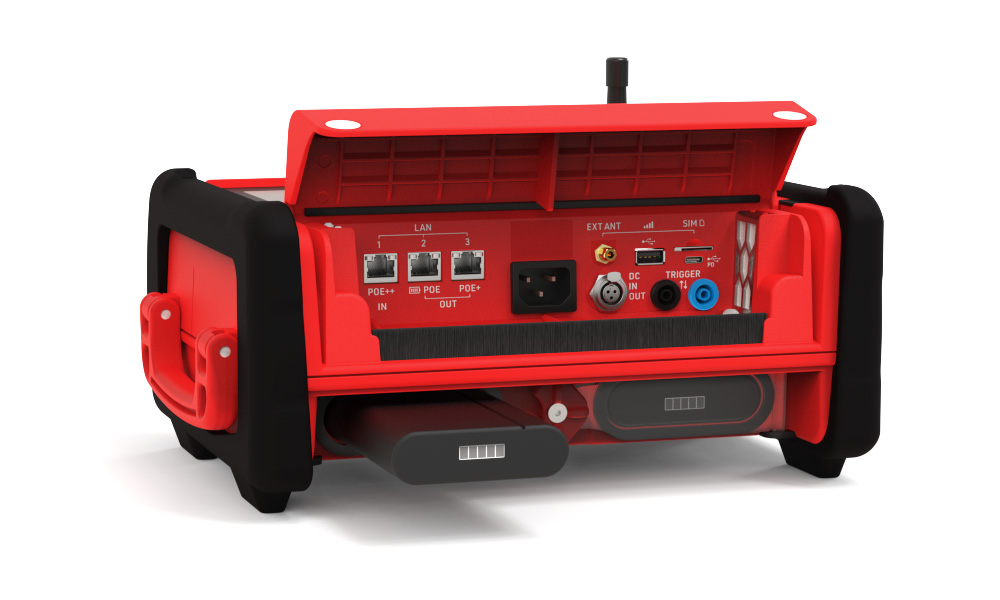

La tapa frontal cubre los conectores y protege eficazmente el sistema de la lluvia y las salpicaduras de agua

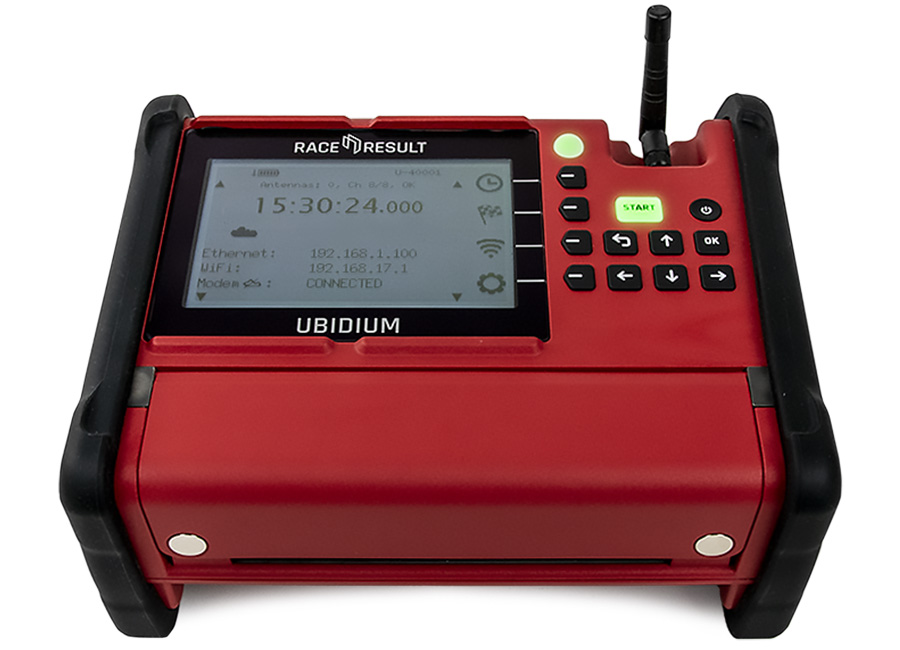

Pantalla LCD excepcional
Hemos prestado especial atención a la legibilidad y facilidad de uso de la pantalla. La pantalla de 6,2", en combinación con los LED siempre visibles y los botones de gran tamaño, facilita la visión general de todos los datos relevantes y las funciones de cronometraje.
Operación de apilado y carga
Con todos los puertos accesibles desde la parte frontal, se pueden apilar y cargar varios sistemas al mismo tiempo. La pantalla LCD de la batería muestra el nivel de carga en todo momento.
| General | |
| Weight |
~4.1 kg with two batteries (each 450 g)
~3.2 kg without batteries |
| Dimensions |
312 x 251 x 140 mm
1 x 0.8 x 0.4 ft |
| IP Rating |
Lid open: IP21 (objects > 4 mm, dropping water) Lid closed: IP44 (objects > 1 mm, spray water from all sides) |
| Temperature range |
-20 °C – 40 °C (50 °C in shade) /
-4 °F – 104 °F (122 °F in shade) |
|
Power performance may be reduced above 25°C / in strong sunlight.
Heating Element keeps System above freezing point for battery charging when connected to sufficient power. |
|
| Power Connectors & Ratings | ||
| Pmax | ||
| AC connection | 100 – 240 V / 47 – 60 Hz | 100 W |
| DC In battery |
11 – 16 V / 5 A
2 A on older systems |
80 W |
| DC Out | 11 – 16.8 V (fused 2.3 A) |
25 W (empty battery)
40 W (charged battery) |
| USB-C PD In | PD supply min. 15 W (9/15/20 V up to 3 A) | 60 W |
| PoE-In | 802.3 bt / PoE++ | up to 65 W |
| PoE-Out (low power) | 802.3 af / PoE |
15.4 W out
always active, battery supplied |
| PoE-Out (high power) | 802.3at / PoE+ |
30 W Out
only active with AC or PoE++ supply |
| Battery & Power (Preliminary) | |||
| Batteries |
1 – 2 x Inspired Energy NH2054RR34 94-98 Wh Lithium Ion Smart Battery |
||
| All including 4G | 1 battery | 2 batteries | Power consumption* |
| Battery life active (50 % loop power) | 16 h | 32 h | 6 W |
| Battery life passive (4.6 m antenna / 6 segments) | 6 h | 12h | 13.4 W |
| Battery life passive (7.7 m antenna / 8 segments) | 5 h | 10 h | 19 W |
| Battery life passive (15.4 m antenna / 16 segments) | 4 h | 8 h | 22.6 W |
| Battery life passive (23 m antenna / 30 segments) | 3 h | 6 h | 31.4 W |
| * not charging, mobile data and 4G active, no Ethernet | |||
| Connectivity | |
| WiFi | WiFi 802.11ac/a/b/g/n |
| Bluetooth-Technology | BT 2.1+EDR and BLE 5.2 |
|
4G / LTE / 3G / 2G Module 29 Band Worldwide Coverage |
FDD: B1 / B2 / B3 / B4 / B5 / B7 / B8 / B12 / B13 / B18 / B19 / B20 / B26 / B28 TDD: B38 / B39 / B40/ B41 WCDMA: B1 / B2 / B4/ B5 / B8 / B6 / B19 GSM: B2 / B3 / B5 / B8 2FF standard / mini-size SIM Card Antennas: Main Internal or External SMA, Diversity Internal only |
| GNSS receiver | GPS/GLONASS/BeiDou/Galileo |
| 3x LAN | all 1 GBit/s |
| Trigger | Input or output, 3 – 12 V or Open Collector |
| USB-A Connector | USB 2.0, 5 V / 500 mA, Host Port |
| USB-C Connector | USB 2.0, 5 V / 900 mA, Dual-Role, Power Delivery IN |
| UHF Transponder | Gen2, can be programmed by system |
| Active Timing | |
|
2.4 GHz channel frequencies
main / backup (worldwide compliance) |
1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz |
| 2.4 GHz TX power | 17 dBm |
| 2.4 GHz Antenna | 3 dBi Gain |
| Loop frequency & data |
125 kHz Packet rate: 150 Hz OOK-modulation, manchester encoded, 16 bit anti-false-wakeup pattern |
| Loop dimension |
5 m – 60 m cable length, >0.5 mm², width 0.3 – 0.6 m 4 mm safety banana plugs |

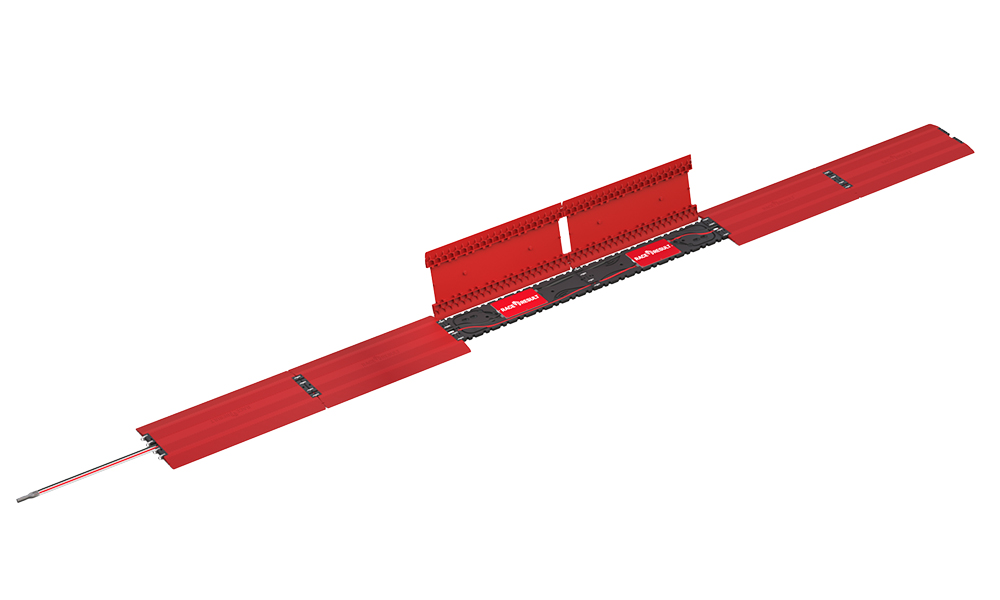

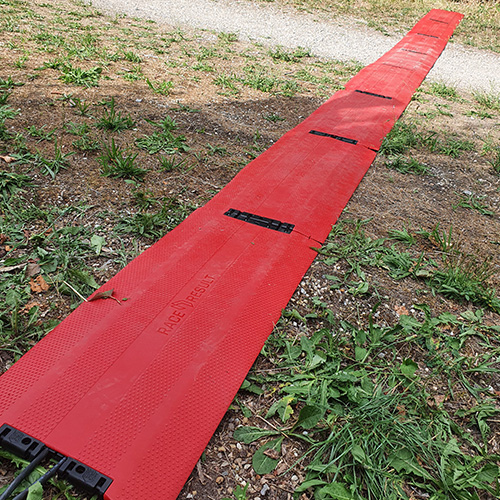

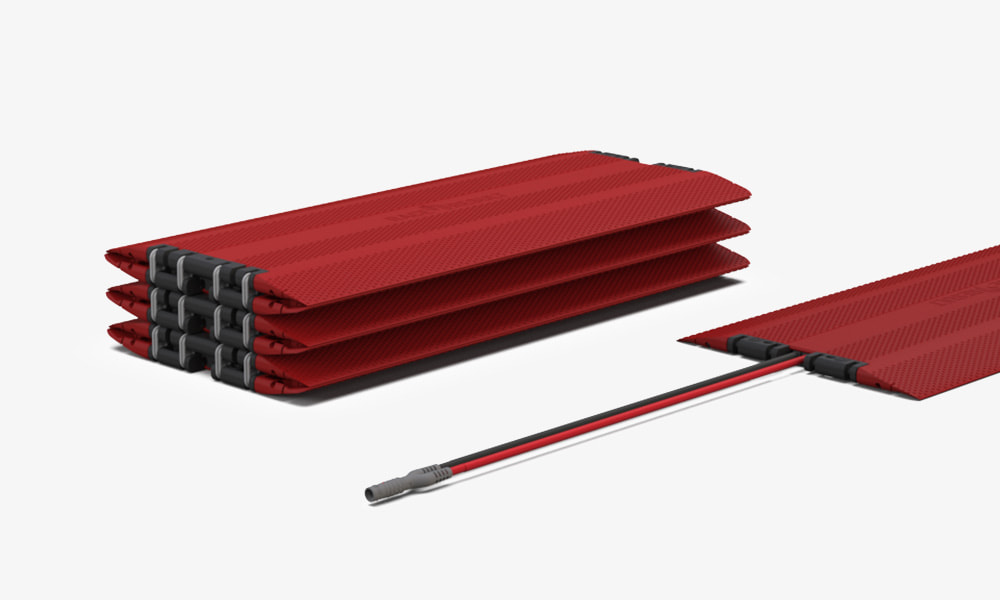

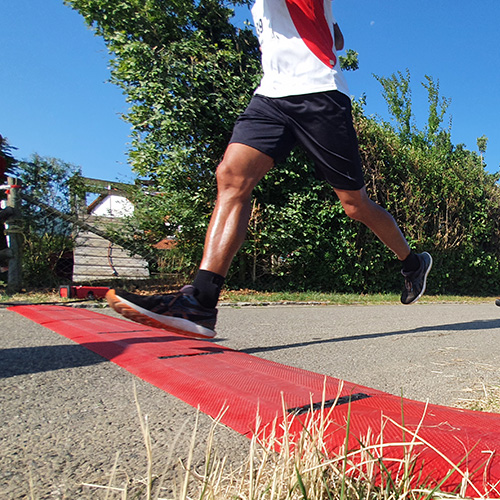

Ubidium Antena terrestre plegable

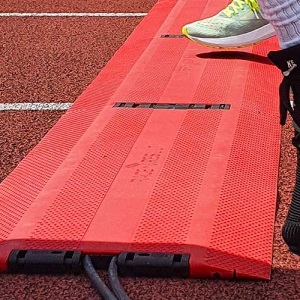

La nueva antena terrestre plegable ofrece una flexibilidad sin precedentes y las tasas de detección más altas.
Cada elemento contiene un lector RACE RESULT UHF especialmente desarrollado. La antena se conecta directamente a Ubidium. Se puede ajustar en longitud según se desee, ¡hasta 23 metros por sistema (30 segmentos)!

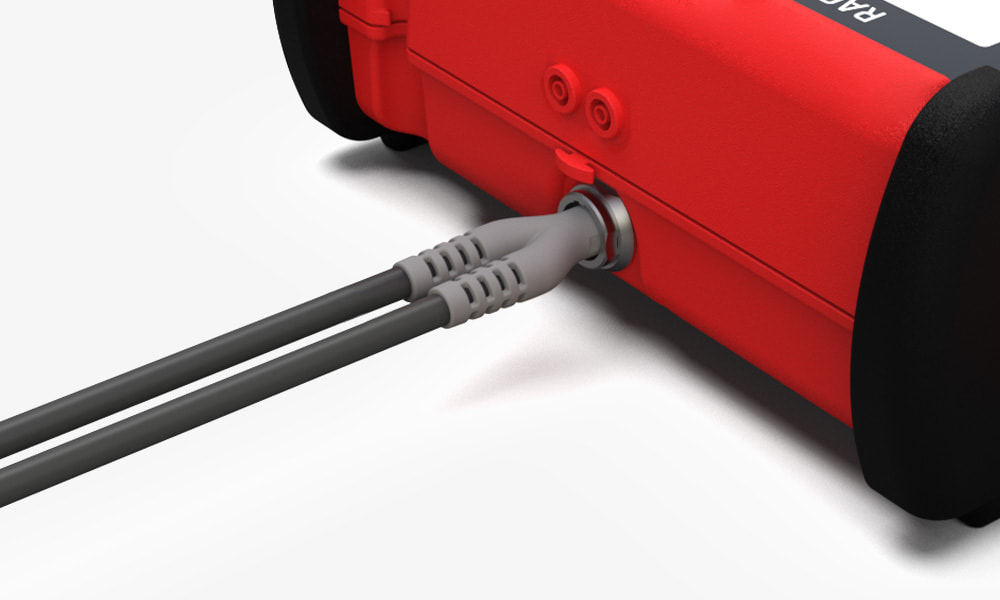

Conectar y listo
La antena se conecta directamente a Ubidium con un único conector, no se necesita ningún dispositivo adicional. Para mayor fiabilidad, dos cables independientes y robustos se conectan al primer segmento de la antena y forman dos líneas separadas en toda su longitud.
Mejor forma, menos peso

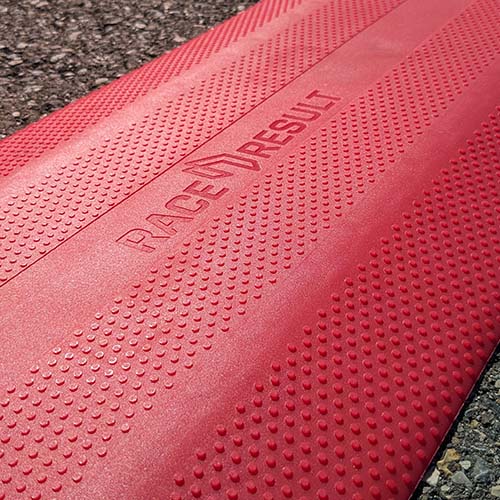

El nuevo diseño confiere a la alfombra un perfil aún mejor en la carretera y los bordes más planos permiten un cruce más cómodo. Con 77 cm, los segmentos son más largos que antes, y en la configuración estándar de 4,6 metros (6 segmentos) el peso es de sólo 24 kg.
RACE RESULT lector y antena
Cada elemento de antena contiene su propio lector y antena integrados, especialmente diseñados para el cronometraje deportivo.Esto requiere menos energía que los lectores UHF estándar, lo que aumenta la duración de la batería del sistema.También permite la lectura sincronizada con varios segmentos al mismo tiempo, lo que aumenta considerablemente la velocidad de lectura y la precisión de los tiempos. Como no estamos limitados por los 8 puertos de los lectores UHF convencionales, ahora es posible crear antenas de temporización aún más largas.

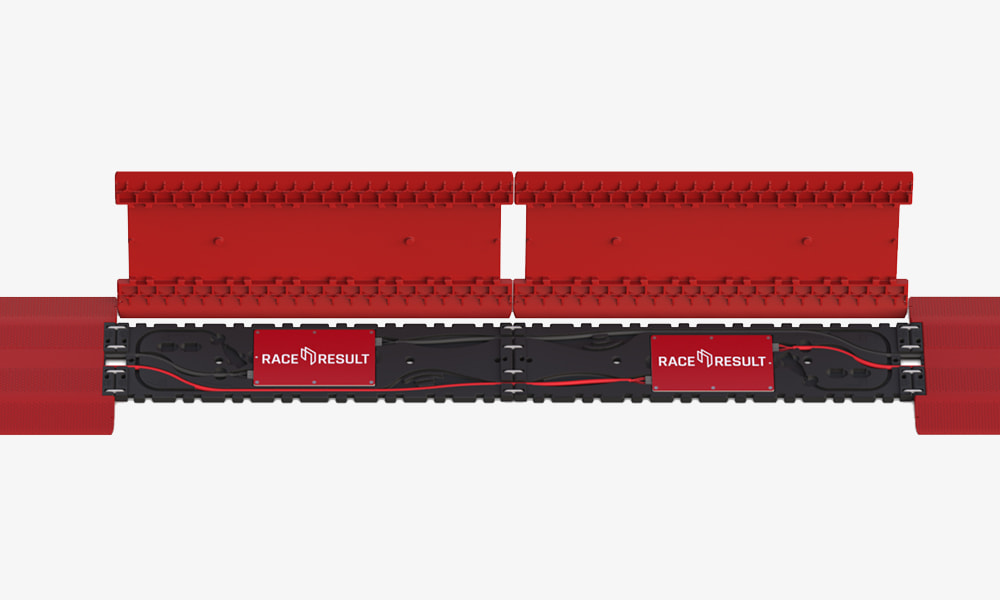

Conexión entrelazada
Cada elemento de antena se conecta primero a los dos elementos, creando dos líneas de datos separadas en un patrón A-B-A-B. Un elemento defectuoso no bloquea el funcionamiento de los segmentos siguientes, e incluso si falla un filamento completo, la temporización sigue funcionando.

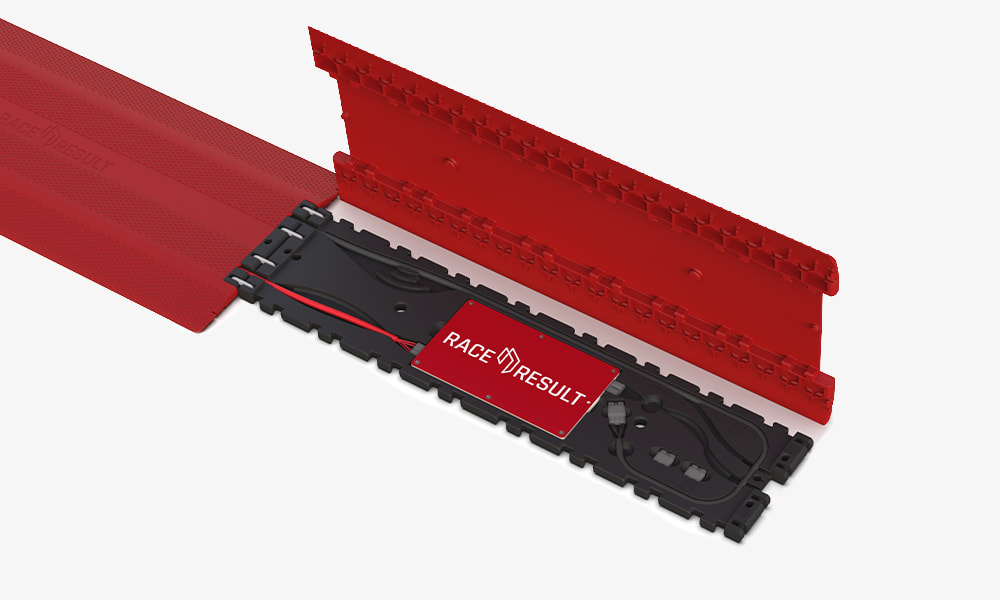

Fácil ajuste de la longitud

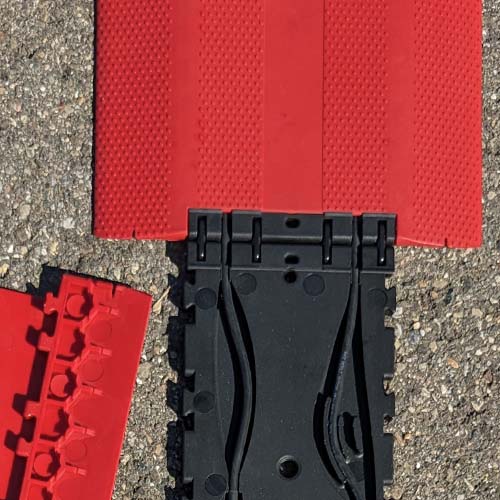

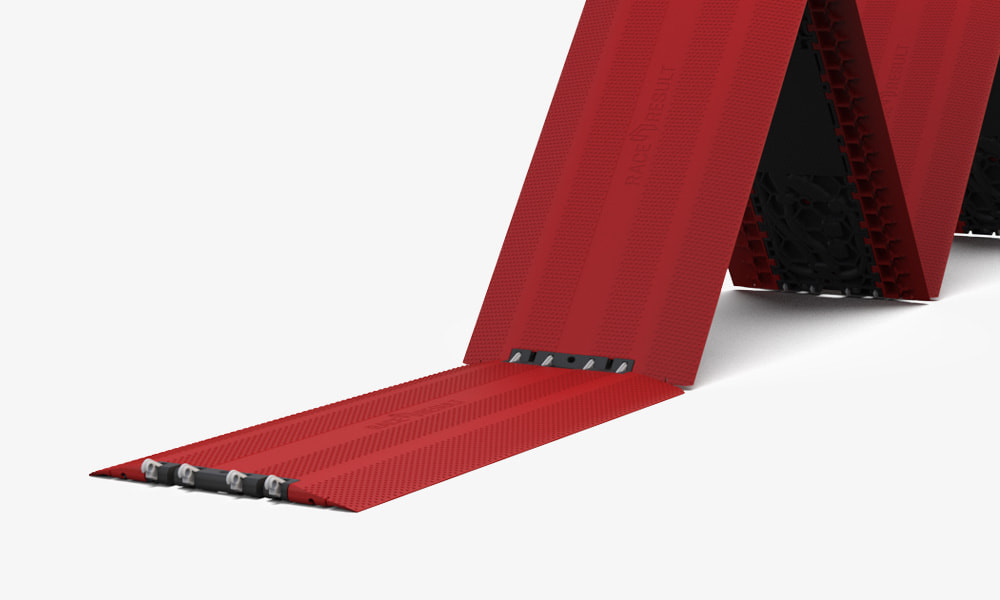

Basta con abrir un segmento de antena a cada lado de la junta para dividir la alfombrilla. Los cables de cada segmento pueden permanecer dentro de la alfombrilla en cualquier momento utilizando el canal de almacenamiento interno. La alfombra puede alargarse/acortarse en pares de dos segmentos, lo que da lugar a anchuras de entre 1,5 metros (2 segmentos) y 23 metros (30 segmentos).
|
Ubidium Set Completo 4,6 m
Sistema de cronometraje Ubidium + 4.6 m Ubidium Antena de Piso 4.6 m |
4,990 EUR |
|
Ubidium Antena de Piso 4,6 m (incl. Conector) *
6 segmentos + Cable conector |
2,650 EUR |
|
Ubidium Antena de Piso - Extensión 1,5 m
2 segmentos de 0,77 m cada uno |
800 EUR |
|
Ubidium Antena de Piso - Conector
Cable para conectar la antena de piso al sistema |
200 EUR |
|
Ubidium Antena de Piso - Cable de Lector (con tornillos)
Requiere adicionalmente cuando se conectan tres antenas de 4,6 m en secuencia. También sirve como repuesto. |
35 EUR |
| Todos los precios más IVA / impuestos si aplican | |
| Single Antenna Segment | |
| Dimensions |
77 x 35 x 2 cm /
2.5 x 1.1 x 0.07 ft |
| Weight | 3.5 kg |
| IP Rating |
IPX7 (shortly submerging won't destroy) |
| Polarization | Linear along the direction of crossing |
| Typical Configurations | |||
|
"Ubidium Ground Antenna"
Standard configuration |
6 segments |
4.6 m /
15 ft |
24 kg |
|
"Ubidium Ground Antenna Extension"
Shortest possible configuration |
2 segments |
1.5 m /
5 ft |
7.6 kg |
| Standard + 2 Extensions | 10 segments |
7.7 m /
25 ft |
38.6 kg |
|
Maximum possible length
Standard + 12 Extensions |
30 segments |
23 m /
75.5 ft |
114.6 kg |
