La Loop Box es una revolucionaria forma de obtener tiempos intermedios. En puntos de cronometraje cercanos, las detecciones se transmiten de forma inalámbrica al sistema principal. En el caso de puntos de cronometraje lejanos, los Transpondedores ActivePro guardan los tiempos y al llegar a la meta los transmiten.
Fácil configuración
No se necesita cableado entre el sistema principal y los puntos de cronometraje
Autonomía
Con su batería interna, puede funcionar de 12 a 20 horas.
Entrada / Salida de 3.5 mm
Salida de audio o entrada de impulso de arranque.
Mayor rango en Repeat Mode
de hasta 900 m
Pequeña inversión
Para un punto de cronometraje adicional solo necesita una Loop Box en lugar de un sistema completo.
El Loop Box se puede operar en Store Mode o en Repeat Mode:

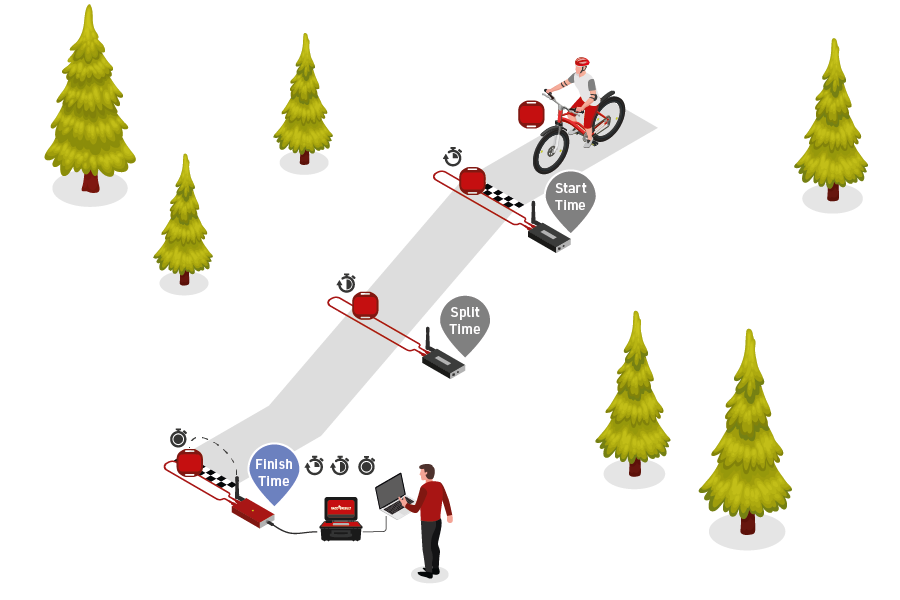

Store Mode
El ActivePro V3 guarda hasta 64 tiempos parciales en el store mode y los transmite en el siguiente sistema de cronometraje:
Repeat Mode

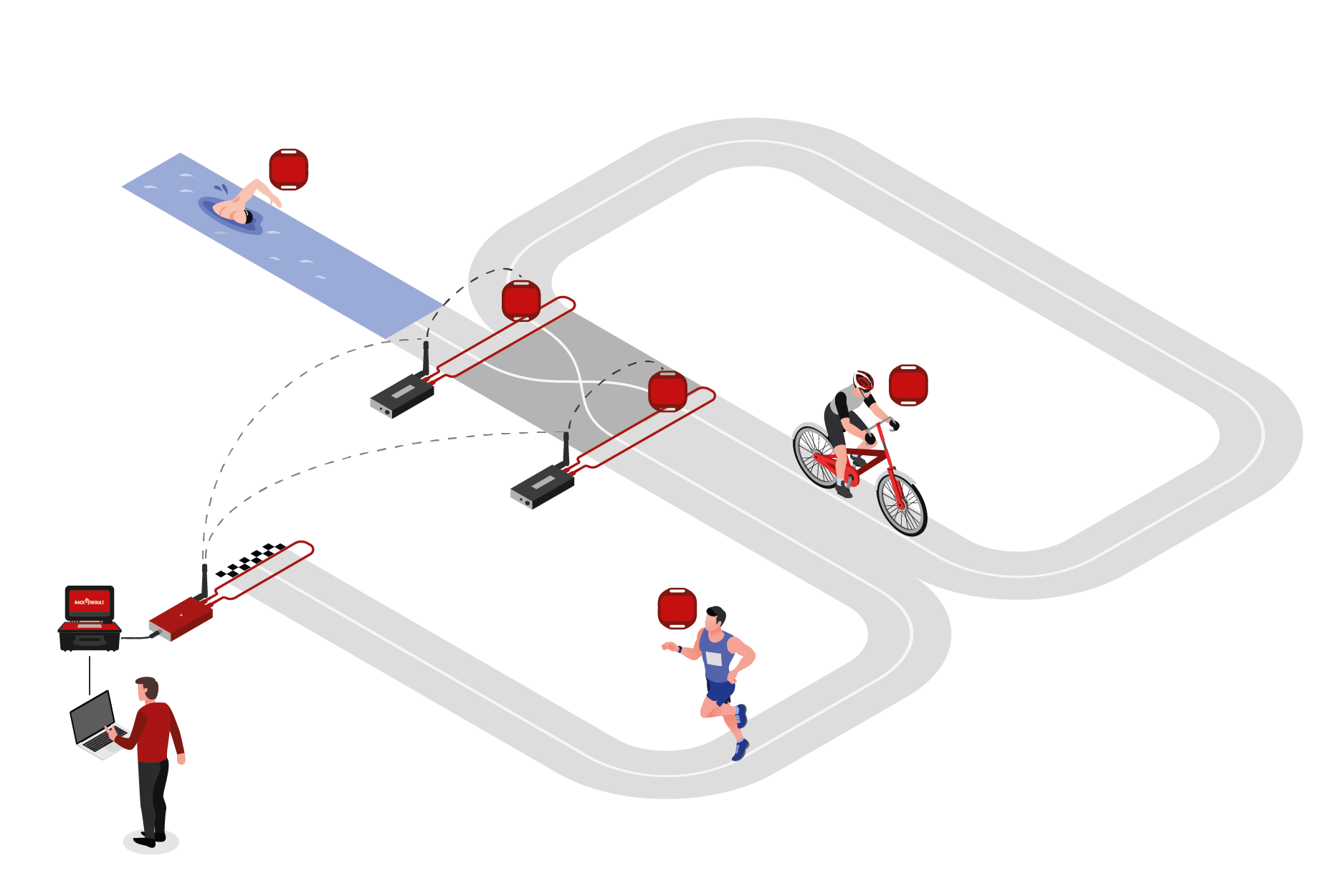

Si el punto de split está a 500 metros del sistema de cronometraje principal, todos los datos de tiempo se transmiten en tiempo real de forma inalámbrica desde el Loop Box a la Extensión activa. El modo de repeat es la solución más inteligente para las zonas de transición de triatlón:
Seguridad y condiciones Loop Box | |
Grado de protección con cable / antena atornillada |
IP52 -resistente al agua- IP54 con Bumper |
Norma de seguridad | EN60950 |
Conformidad reglamentaria | CE, RoHS, FCC |
Temperatura | -30°C a 70°C |
Dimensiones / peso | 27 x 66 x 117 mm / 272 g |
Loop Box | |
Rango máximo de repetición | Hasta 900 m con visión directa |
Transmisión de pases | Hasta 40/segundo continuamente |
Retraso en transmisión de pases | 200 ms – compensado |
Buffer de datos interno | 1,000 pases |
Energía y batería | |
fuente de alimentación AC Loop Box V2 |
110 V-230 V 50-60 Hz (fusible 2 A) |
Loop Box V2 | 10 V-15 V, 100 mA (a 100% loop power) |
Batería | LiPo, 4,000 mAh, 3.7 V 12-20 h Dependiendo de la potencia de loop |
Artículos útiles en nuestra Knowledge Base:
Modos de Loop Box →
Configuración de la Loop Box →
Configuración de la línea de cronometraje/cable de bucle →

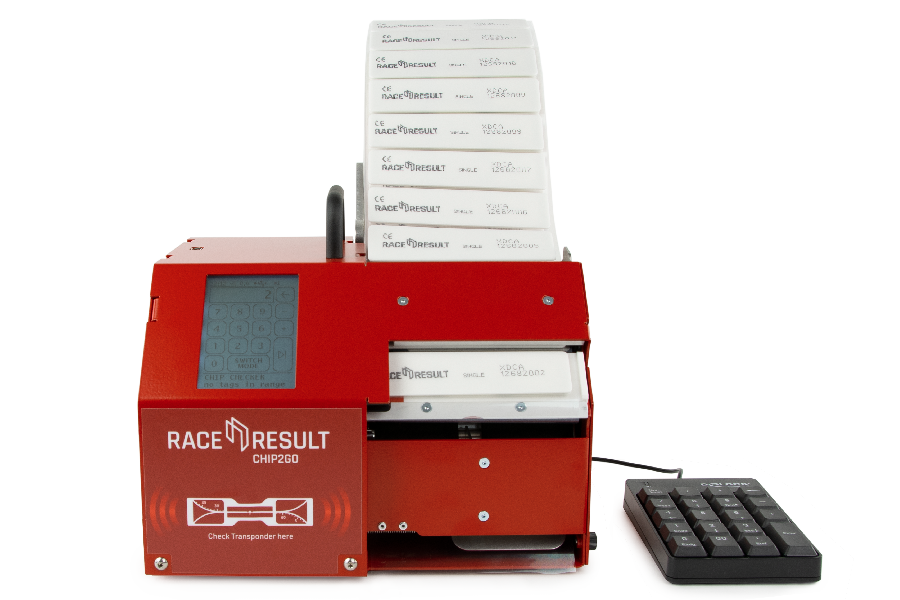

Produce tus propios transpondedores UHF! Ingresa el número del dorsal a través de la pantalla táctil, el teclado numérico o el escáner de código de barras – Chip2Go programa un transpondedor y lo deja listo para ser fijado al dorsal. Chip2Go facilita tu trabajo como cronometrador y te ahorra dinero.
Chip2Go es un dispositivo para programar números para RACE RESULT Raw-Transponders. ¡Donde sea, cuando sea y tantos como quieras!!
Especificaciones
Modos
General | |
Size | 25 x 23 x 21 cm |
Weight | 4,60 kg (without accessories) |
Temperature | -15°C to 45°C for use -25°C to 65°C for storage |
Frequencies | UHF Gen2 866/915MHz |
Output power | <16dBm |
USB ratings | 3x USB 2.0 (500mA max. each) |
Encoding speed | Up to 60 transponders per minute |
Data input options | - 3.4" sunlight readable touch display - Numeric keypad — USB barcode scanner (optional) - Chip file from USB stick - Individual increasing/ decreasing number range |
Delivery includes | - Chip2Go - Power supply - Numeric keypad |
Power Supply | |
Included |
- IN: 100−240V, 1.2A max. - OUT: 15V, 3.34A |
Other options |
- 11−15V on a barrel jack, ID 2.00mm, OD 5.50mm - Compatible with Active System/Track Box power supply - Accepts supply from 12V car battery - Reduced Transponder feeding speed on input lower than 15V |
Artículos útiles en nuestra Knowledge Base:
Configuración Chip2Go →
Escriba los números de transpondedor →
Instrucciones de limpieza →

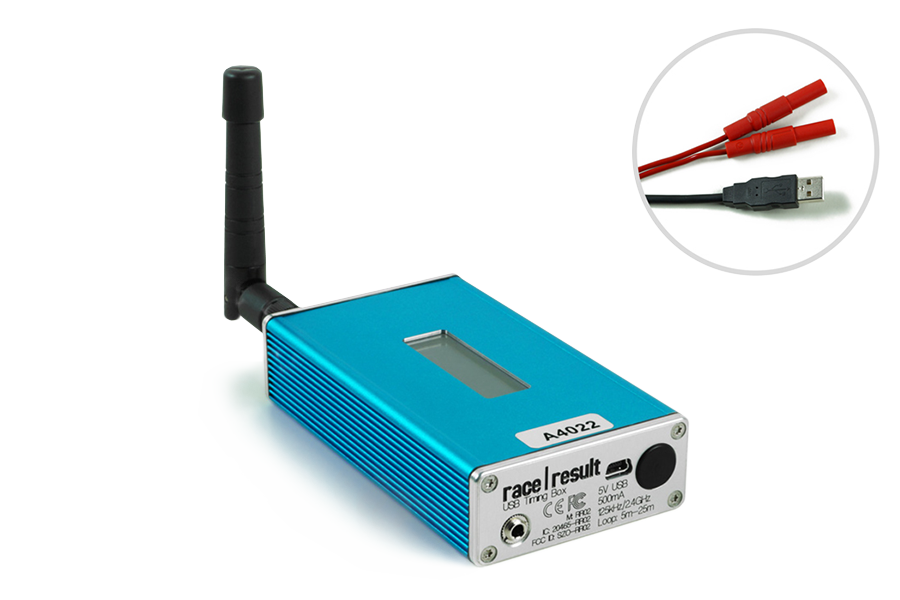

La USB Timing Box es la alternativa al Sistema Activo. Se conecta directamente a un ordenador y no necesita ningún decodificador. Gracias a su batería interna, se puede conservar un cronometraje 100% fiable en caso de que el ordenador falle. Además, la USB Timing Box se puede combinar con Loop Boxes.
Directamente conectada a una computadora, USB Timing Box no requiere un decodificador.
USB Timing Box se usa para cronometrar eventos deportivos, para escanear transpondedores a la hora de recoger el paquete de carrera o para cualquier otra aplicación. El software open-source de la USB Timing Box le permite desarrollar cualquier solución que pueda no tener nada que ver con cronometraje deportivo.
2.4 Ghz RF y especificación de Loop | |
Transpondedor 2.4 GHz frecuencias de canal principal / respaldo (cumplimiento mundial) |
1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz |
Potencia 2.4 GHz TX | 17.5 dBm |
Frecuencia de Loop y datos | 125 kHz Paquete de datos = Loop ID + canal Tasa de paquetes: 150 Hz OOK-modulación, codificación manchester, patrón anti-false-wakeup de 16 bit |
Loop power | 100% = 250 mA RMS Corriente pico regulada |
Longitud del Loop | 5 m - 25 m, >0.5 mm²Enchufes de banana de 4 mm estándar |
Buffer de datos interno | 1,000 transpondedores |
Rango de lectura 25% Loop power 100% Loop power | 60 cm (2 ft) 2 m (6 ft) |
Tasa de detección Tasa de detección | 100% > 100 chips por segundo irrumpen por 20 segundos > 50 chips por segundo continuamente |
Batería | LiPo, 4,000 mAh, 3.7 V 12 horas |
USB 1.1 | 500 mA |
Seguridad y condiciones Loop Box | |
Grado de protección con cable / antena atornillada I |
IP52 -resistente al agua- IP54 con Bumper |
Norma de seguridad | EN60950 |
Conformidad reglamentaria | CE, RoHS, FCC |
Temperatura | 30°C to 70°C |
Dimensiones / peso | 27 x 66 x 117 mm / 266 g |
Artículos útiles en nuestra Knowledge Base:
Modos de la USB Timing Box →
Explicación de la Pantalla →
Configuración de la línea de cronometraje/cable de bucle →

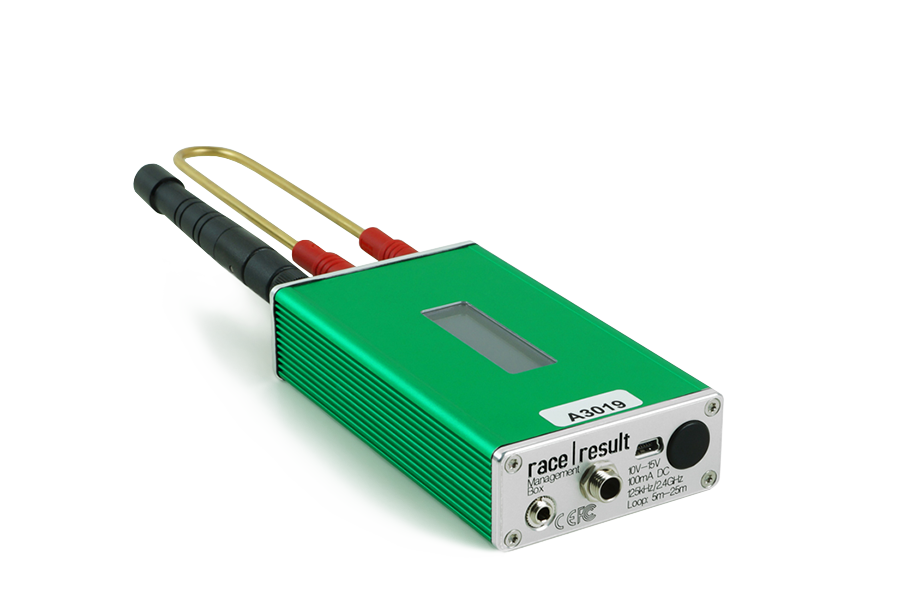

La Management Box es un componente clave para el seguimiento, ya que es necesaria para activar y desactivar el seguimiento en los transpondedores, así como para administrar tus Track Boxes.
Además, te permite revisar fácilmente tu inventario de transpondedores, generar archivos de chips y establecer los transpondedores en Modo de Suspensión.
Tenga en cuenta que este dispositivo no se puede utilizar para el cronometraje de carreras!
*En el modo de suspensión, los transpondedores ActivePro y MotorKart necesitan un 40% menos de energía, lo que puede aumentar su vida útil hasta en un 30%.
2.4 Ghz RF y especificación de Loop | |
Transpondedor 2.4 GHz(frecuencias de canal principal / respaldo (cumplimiento mundial) |
1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz |
Potencia 2.4 GHz TX | 17.5 dBm |
Frecuencia de Loop y datos | 125 kHz Paquete de datos = Loop ID + canal Tasa de paquetes: 150 Hz OOK-modulación, codificación manchester, patrón anti-false-wakeup de 16 bit |
Loop power | 100% = 250 mA RMS Corriente pico regulada |
Longitud del Loop | 5 m - 25 m, >0.5 mm²Enchufes de banana de 4 mm estándar |
Buffer de datos interno | 1,000 transpondedores |
Rango de lectura 25% Loop power 100% Loop power | 60 cm (2 ft) 2 m (6 ft) |
Tasa de detección Tasa de lectura | 100% > 100 chips por segundo irrumpen por 20 segundos > 50 chips por segundo continuamente |
USB 1.1 | 500 mA |
Seguridad y condiciones Management Box | |
Grado de protección con cable / antena atornillada |
IP67 -resistente al agua- IP54 con Bumper |
Norma de seguridad | EN60950 |
Conformidad reglamentaria | CE, RoHS, FCC |
Temperatura | -30°C a 70°C |
Dimensiones / peso | 27 x 66 x 117 mm / 274 g |
Artículos útiles en nuestra Knowledge Base:
Modos Management Box →
Activación/desactivación de Management Box →
