Con la introducción de nuestro nuevo sistema de cronometraje Ubidium, el Decodificador 5000s con su Ground Antenna será se eliminará gradualmente.

Pronto ofreceremos solo Ubidium como solución activa. La solución pasiva con la nueva antena terrestre también se cambiará a Ubidium hasta 2025.

El servicio y las piezas para el Decodificador 5000s y sus predecesores y la antena terrestre seguirán estando disponibles en el futuro previsible..

Más información sobre Ubidium →

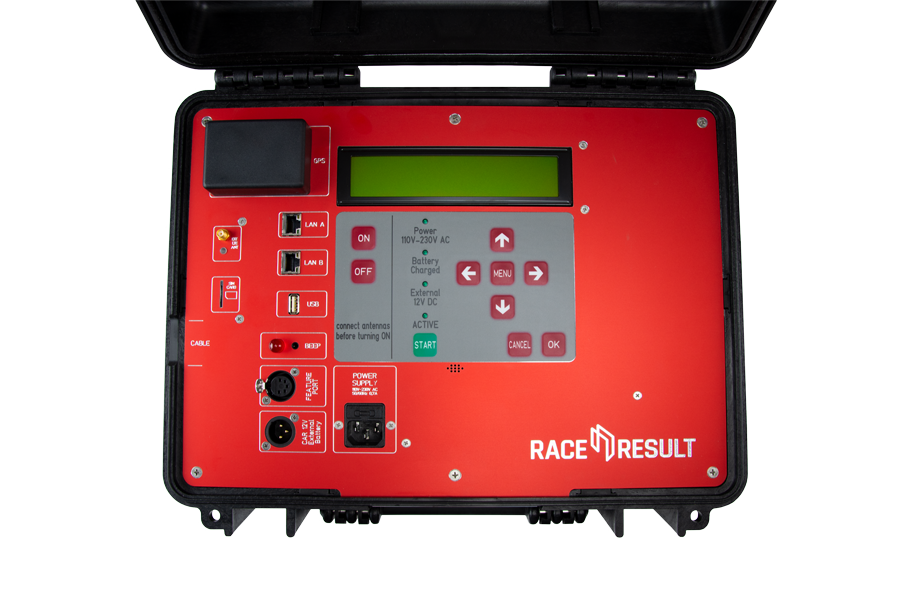

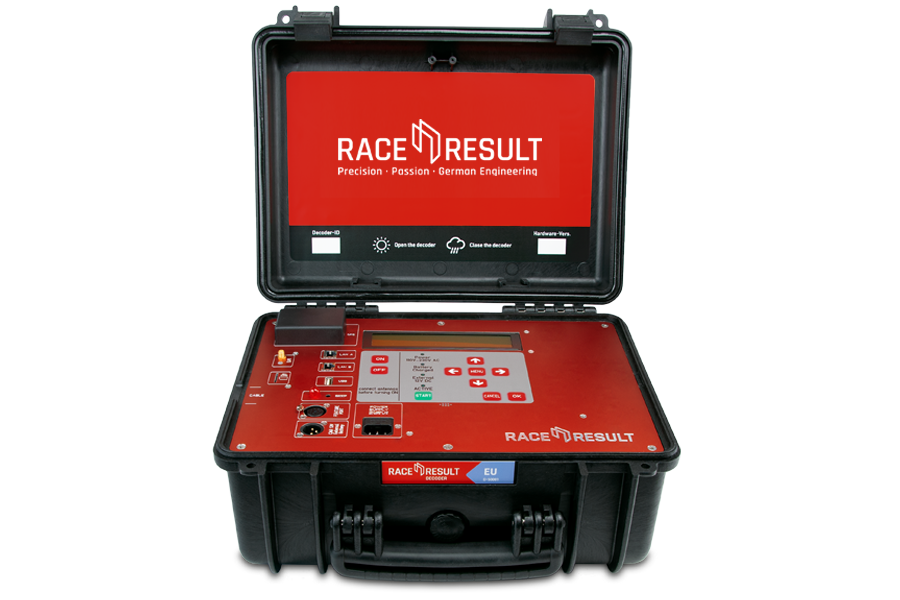

Decodificador Serie 5000S

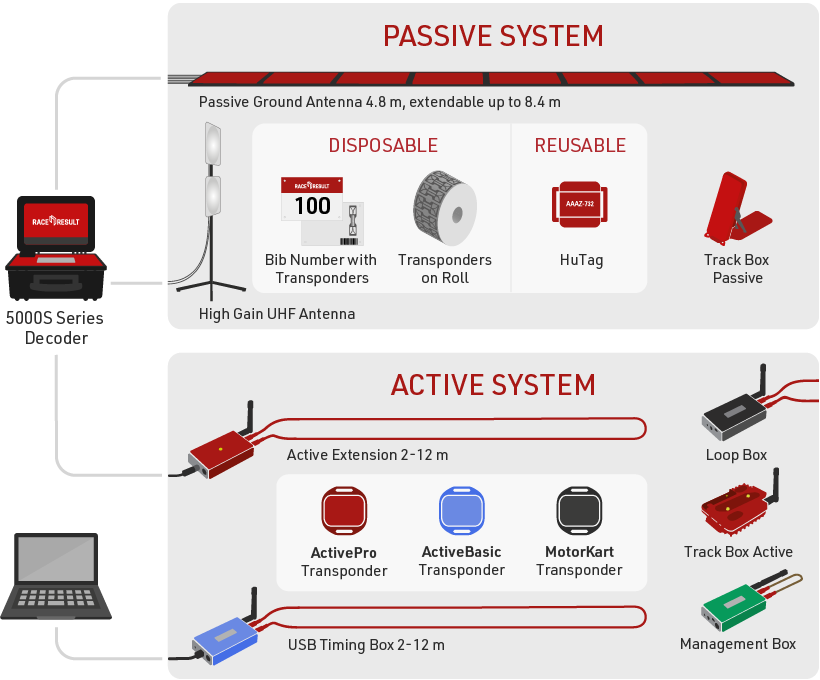

El decodificador es el corazón de los sistemas de cronometraje RACE RESULT. Recibe las señales de los transpondedores, calcula el tiempo de meta exacto y le proporciona los datos a un software de puntaje como RACE RESULT 12 en tiempo real. El sistema funciona independientemente de un ordenador y de una fuente de energía. El módulo 4G integrado permite la conexión a una red móvil mundial.

Batería interna: 8-10 h (pasivo) / 24 h (activo)
Módulo 4G integrado
Tiempo preciso, sincronizado con GPS
2 puertos de Ehternet con switch interno
Fácil configuración y manejo
Actualizaciones de firmwaregratuitas

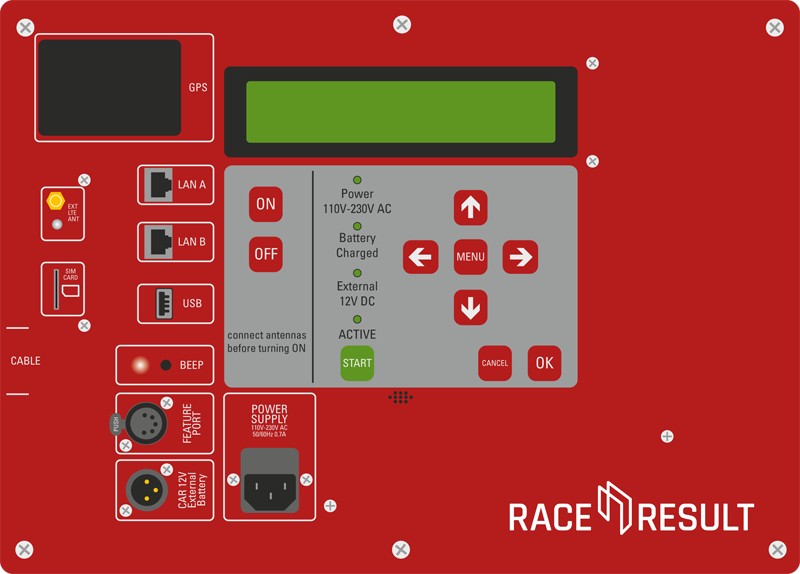

Haga clic en los círculos para explorar la serie 5000s!

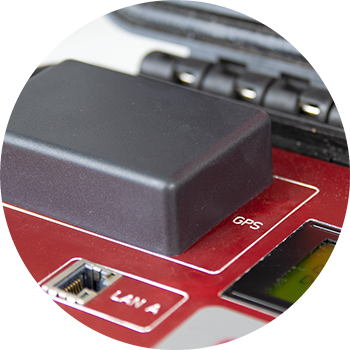

Módulo GPS

Su decodificador puede conectarse automáticamente a GPS después de iniciarse y obtener la hora exacta del GPS. Esto asegura la más alta precisión, especialmente cuando se utilizan varios puntos de cronometraje.

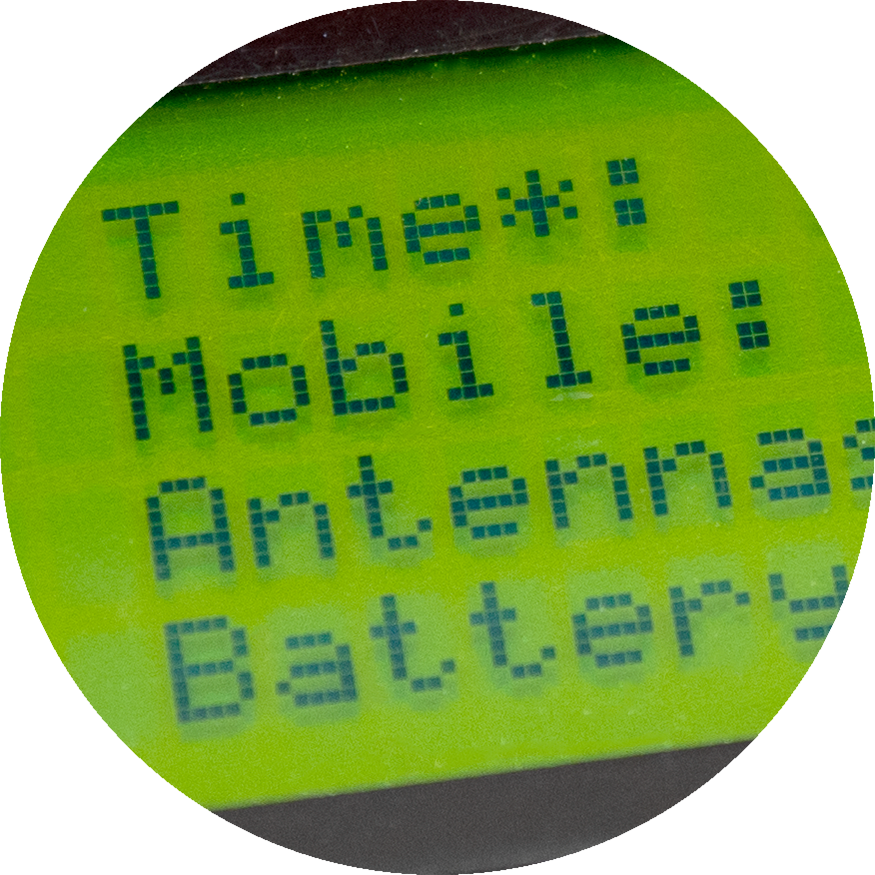

Pantalla

La pantalla cuenta con luz de fondo integrada, es por eso que es fácil de leer tanto en la noche como a la luz del día.

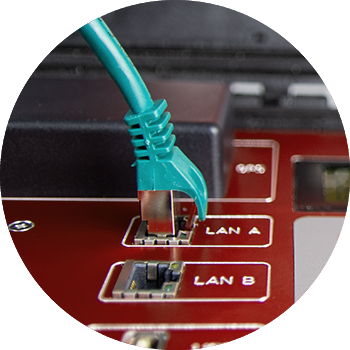

Interfaz de Red

Conecte su sistema con el software RACE RESULT 12, actualice el firmware y ajuste la configuración desde su navegador. Incluye un interrumptor interno.

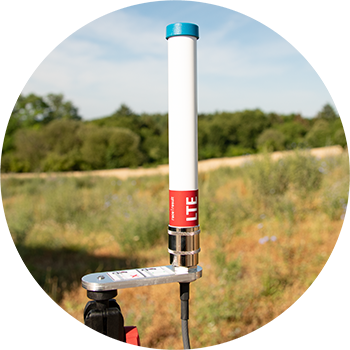

Conector para Antena LTE Externa

Puede usar una Antena LTE Externa (vendida por separado) para mejorar la conectividad en lugares con poca cobertura celular. El LED le indica una conexión móvil activa.

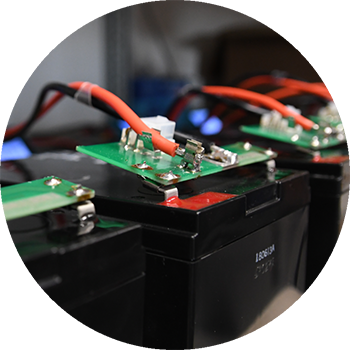

Batería

El decodificador cuenta con una batería de plomo-ácido interna con capacidad de 15Ah, la cual dura aproximadamente 8 horas con la Antena Pasiva o 24 horas con el Active Loop. Puede cargarse mientras se ejecuta.

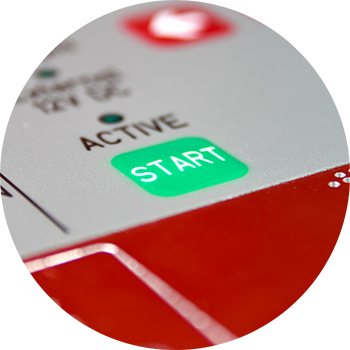

Teclado

Encienda y apague su decodificador, navegue a través del menú y comience el cronometraje. Los LEDs indican cuando el modo de cronometraje está activo, cuando la batería está cargada y cuando hay una fuente de alimentación externa disponible.

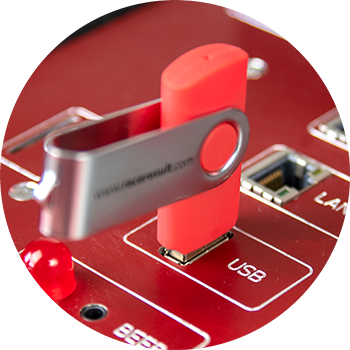

Puerto USB

Conecte una memoria USB para copiar todos los archivos de detecciones. Esta opción es útil cuando su decodificador no se puede mover o acceder a través de Internet. Los decodificadores más nuevos también admiten conexión de dongle WiFi.

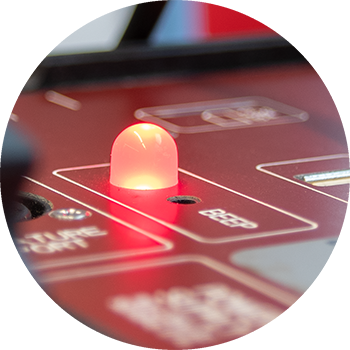

Bíper

Parpadea y da una señal acústica en cada detección. También puede conectar altavoces externos o auriculares con un conector de 3.5 mm. La señal acústica interna se apagará.

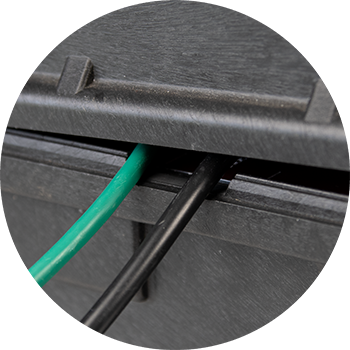

Cableado

Para mantener su decodificador seco en tiempo de lluvia, deberá cerrar la tapa y sacar los cables por aquí. Mantenga la tapa ligeramente abierta en climas cálidos y secos.

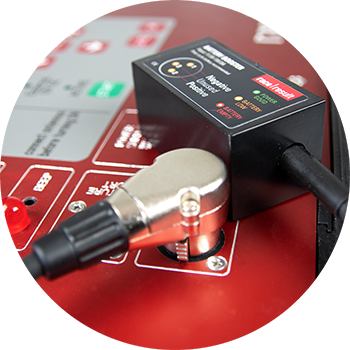

Puerto Funcional

Conecte su Active Extension para ejecutar el decodificador en modo de cronometraje activo. También puede conectar otros dispositivos como Botón Start/Marker o Cable de Barrera de Luz.

Conector de Batería de 12V

Conecte una batería más grande o un automóvil (a través del encendedor de cigarrillos) si no contará con otra fuente de alimentación durante mucho tiempo. Utilice el Booster de Batería de 12V (vendido por separado) para primero descargar totalmente las fuentes externas, antes de utilizar la batería interna.

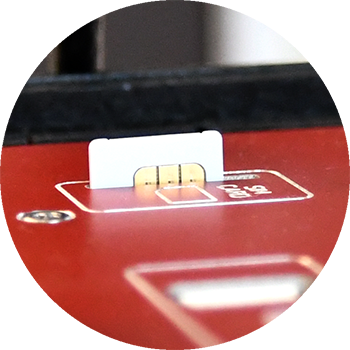

Módulo 4G / Ranura para tarjeta SIM

Inserte su propia tarjeta SIM para conectar el decodificador a una red móvil de su elección. El módulo 4G integrado luego transmite todas las detecciones al almacenamiento online. Esta es la forma más sencilla de obtener datos en vivo desde puntos de cronometraje lejanos.

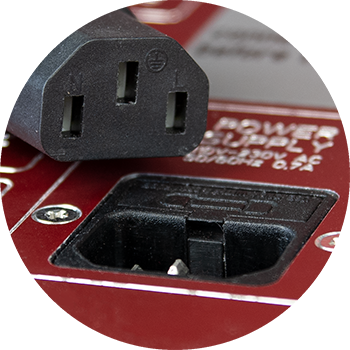

Fuente de Alimentación

110-240V AC, 50/60Hz. El decodificador viene con un cable de allimentación adaptado a los enchufes de su país.

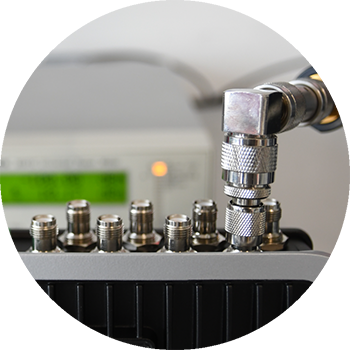

Lector

El "Lector RFID Zebra FX9600" integrado de 8 puertos se personalizó para RACE RESULT para adaptarse a las necesidades especiales de un sistema de cronometraje. Despliega toda su potencia en combinación con nuestra antena de suelo plegable y transpondedores pasivos RACE RESULT.

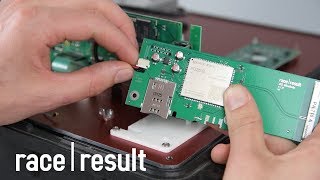

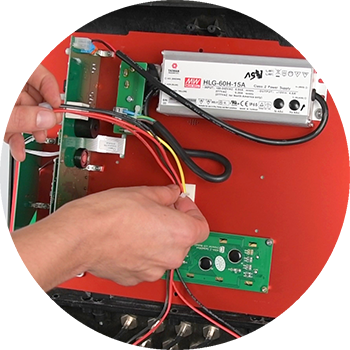

Reparar/Actualizar

El decodificador se puede abrir para actualizar el hardware, reemplazar la batería o reparar componentes. Siempre siga cuidadosamente nuestras instrucciones si abre el decodificador y tome en cuenta que perderá cualquier garantía adicional.

Seguridad y condiciones Decodificador
Grado de protección con tapa cerrada IP54
Norma de seguridad EN60950
Conformidad regulatoria CE, RoHS, FCC
Humedad relativa Max. 90%
Sin condensación
Rango de Temperatura -20°C a 50°C
Peso Decodificador 12.5 kg
Tamaño 36 x 26 x 45 cm
Energía y batería Decodificador
Fuente de alimentación AC 110 V-230 V
50-60 Hz (fusible 2 A)
Fuente de alimentación DC 12 V-14 V
2A (batería llena)
Seguridad de vuelo de la batería 15 Ah (Pb)
IATA - A48 / A67
Tiempo de carga 4 h (apagado)
7 h (encendido)
Consumo de energía 26 W (batería llena)
60 W (cargando)
Vida útil de la batería (pasivo) 8-10 h1)
Vida útil de la batería (activo) 24 h1)
1) La vida útil de la batería se puede reducir por uso de 3G (-10%), baja temperatura (-25% a 0°C/32°F) y edad de la batería.
Módulo LTE/4G/3G/2G
Módulo 4G/LTE/3G/2G de 29 bandas FDD: B1/B2/B3/B4/ B5/B7/ B8/B12/B13/ B18/ B19/B20/B26/ B28
TDD:B38/B39/ B40/B41
WCDMA: B1/B2/B4/B5/ B8/ B6/B19
GSM: B2/B3/B5/B8
Antena Interna
Externa SMA(opcional)
Tarjeta SIM Estándar
Puertos y características
GPS interno uBlox receptor de 50 canales, 30 segundos de arranque en frío
2 x LAN Doble 100 MBit / 10 MBit puerto lan. Detección automática de cruces. Conmutado internamente para pasar al siguiente dispositivo.
USB Unidad de memoria para copia de seguridad

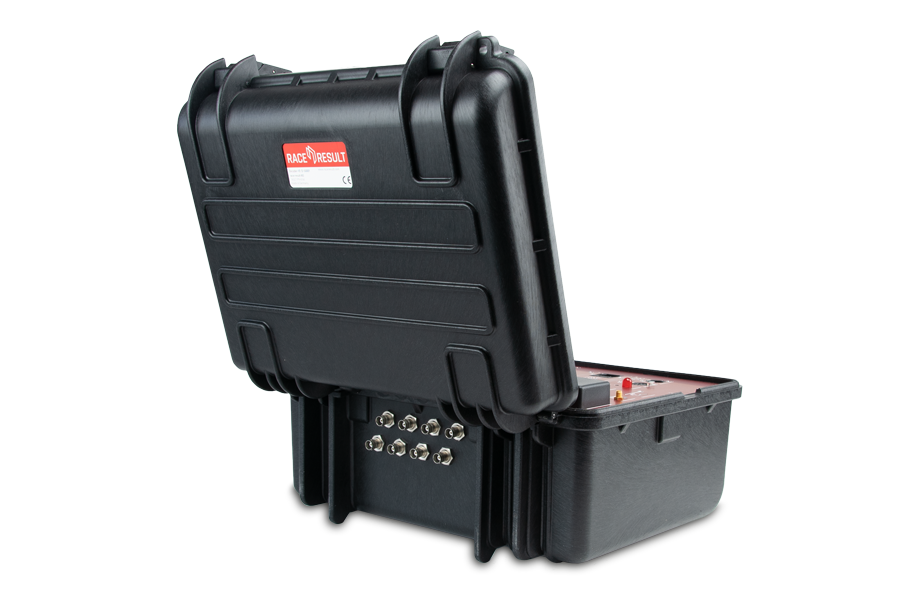

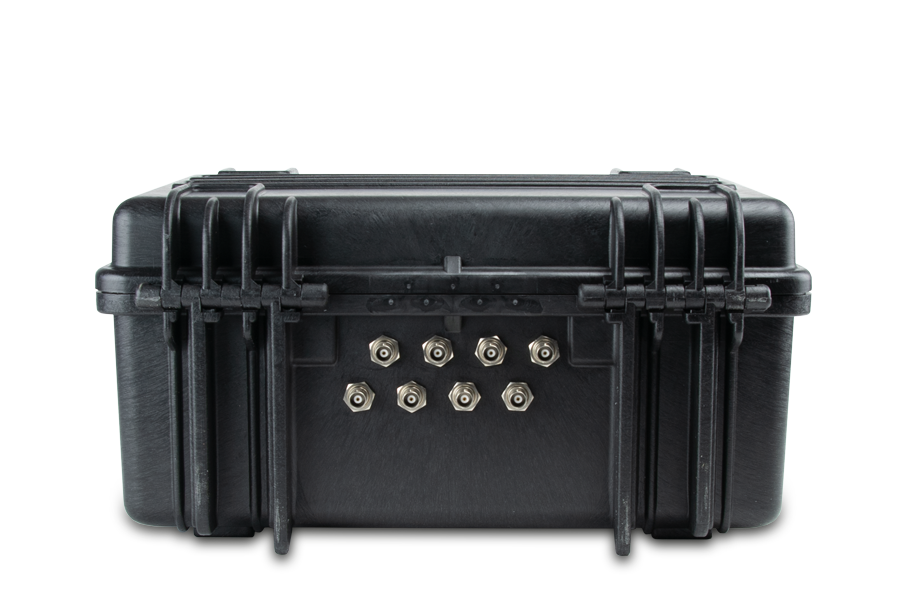

Puertos de Antena 8 x BNC
Puerto funcional Suministra 5V (500mA),
12V (500mA) de salida, disparo de salida, fotosensor
Audio (pitido) Clavija de auriculares de 3.5 mm (mono)

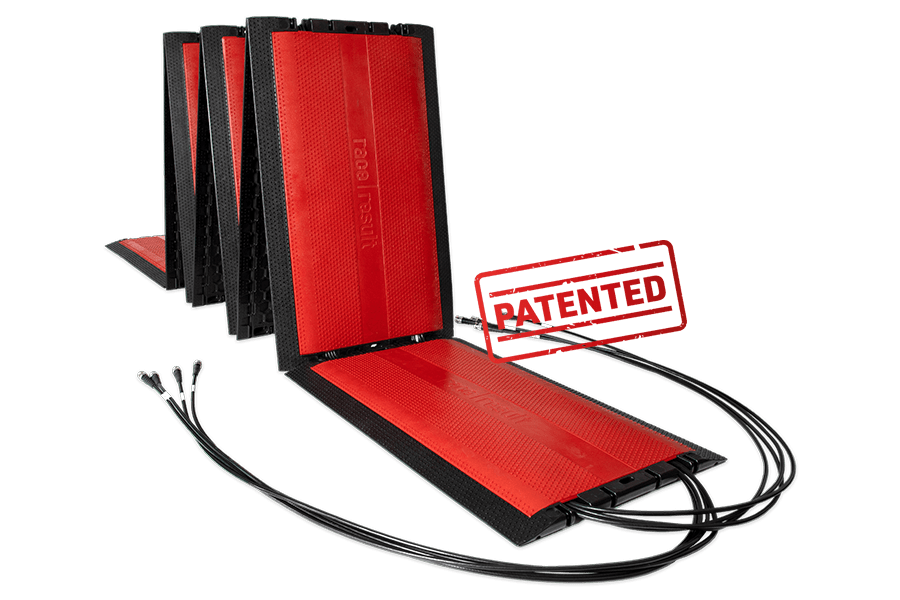

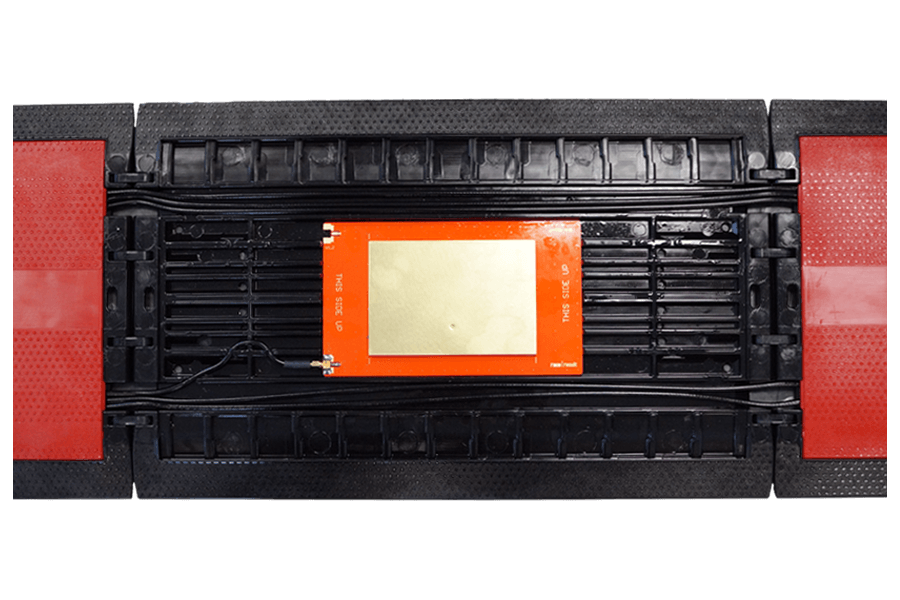

Antena de Suelo Plegable

Su instalación se realiza en tan solo unos segundos. Esto ahorra costos de personal y de almacenamiento. Además, los organizadores de las carreras se benefician de la rápida instalación de los puntos de división. Los cierres de calles pueden ser significativamente más cortos si el equipo técnico se monta y se desmonta más rápidamente.

La antena UHF pasiva se puede utilizar con todos los transpondedores pasivos de RACE RESULT.
La longitud estándar es de 4.8 m / 16 pies (una antena cada 60 cm / 2 pies), extensible a 6 m / 20 pies o 8.4 m / 26 pies.

Solución patentada

Benefíciese de la tecnología líder en la industria y una perspectiva para los próximos años.

Fácil configuración en tan solo unos segundos

Simplemente despliegue la antena y conéctela al decodificador

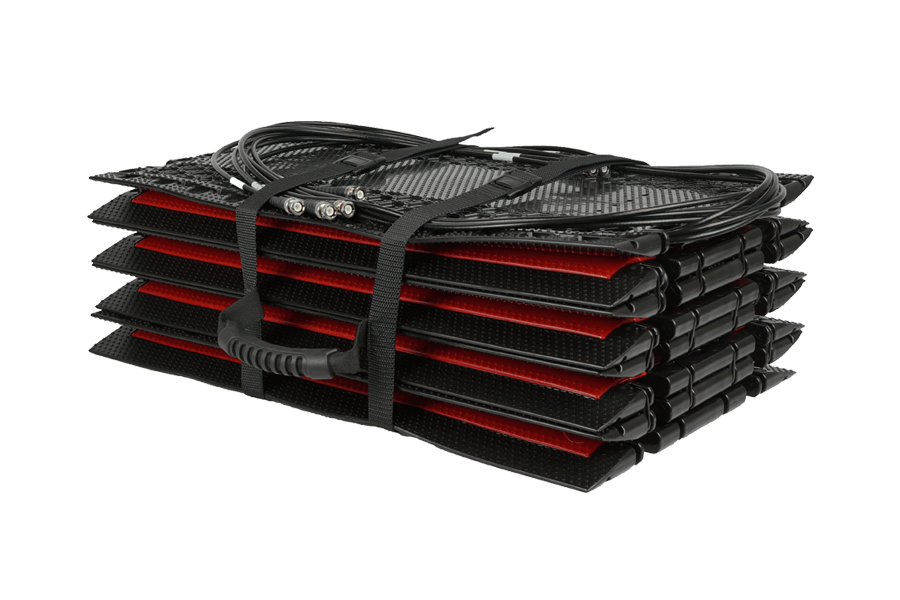

Fácil de enviar

La antena de 4.8 metros pesa 25.9 kg / 57 lbs y se puede enviar por correo postal

Diseño plano

La altura de tan solo 2 cm garantiza una excelente seguridad para todo tipo de eventos.

Increíblemente duradera

Autos o incluso camiones pueden pasar por encima de ella.

Ingeniería alemana por dentro

Las optimizadas antenas garantizan las mejores tasas de detección.

Kit de Extensión de 6 m u 8 m

Dos o seis elementos adicionales para extender la antena a 6 m / 20 pies u 8.4 m / 26 pies.

Peso Tamaño
Antena de 4.8 m 25.3 kg
25.5 kg (con empaque)
60x37x19 cm
60x40x20 cm (con empaque)
Kit de Extensión de 6 m 6.2 kg 60 x 37 x 5 cm
Kit de Extensión de 8.4 m 18.6 kg 60 x 37 x 15 cm
Antenna altura 2 cm
Antenna ancho 29 cm
Antena y transponderdor (pasivo)
Frecuencia del trranspondedor 866 MHz (UE)
903-927 MHz (EE. UU.)
920-925 MHz (AUS)
TX power Hasta 36 dBm EIRP irradiados
y 30 dBm conducidos
Longitud 4.8 m
6 m u 8.4 m con el Kit de Extension
Rango de lectura1) 4m
Tasa de detección
Número de lecturas
> 99.8%2)
> 3,000 chips/min
Velocidad máxima del transpondedor3) 40 km/h
25 mph
Precisión del cronometraje4) 200 ms
1) Los transpondedores se detectan varias veces al cruzar la antena. La detección con la intensidad de señal más alta, justo encima de la antena, se utiliza para el cronometraje
2) Con los transpondedores conectados correctamente.
3) Velocidades más altas son posibles, la tasa de detección es menor.
4) Use hora de GPS para obtener resultados más precisos.

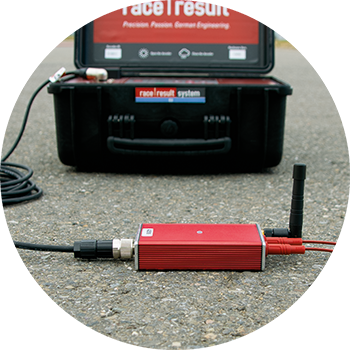

Active Extension

Al utilizar la Active Extension, tu decodificador RACE RESULT es compatible con los Transpondedores Activos. Solo se necesita un cable loop como antena. Se puede fijar al suelo con cinta adhesiva o se puede adherir a una alfombrilla. En pistas de carreras, se puede instalar en los espacios diseñados para tomar el tiempo.

Al usar Active Extension, su sistema RACE RESULT también admite los transpondedores activos de RACE RESULT.
Los transpondedores activos le aseguran la más alta precisión, exactitud y fiabilidad para ciclismo, triatlón, patinaje, esquí o deportes de motor.

Precisión inigualable: hasta 0.004 s
Altura de detección hasta 2.5 m
2.4 GHz Interfaz inalámbrica
Detecta hasta 250 transpondedores a la vez
Compatible con todos los dispositivos activos de RACE RESULT
Salida de audio/entrada de impulsos de 3.5 mm
Interruptor para parpadeo en pases repetidos
2.4 GHz RF y especificación del loop
Transpondedor de 2.4 GHz de frecuencias de canal Principal / respaldo (cumplimiento mundial) 1: 2.480 MHz / 2.405 MHz
2: 2.405 MHz / 2.470 MHz
3: 2.425 MHz / 2.465 MHz
4: 2.475 MHz / 2.440 MHz
5: 2.415 MHz / 2.445 MHz
6: 2.460 MHz / 2.430 MHz
7: 2.435 MHz / 2.455 MHz
8: 2.450 MHz / 2.420 MHz
Potencia TX de 2.4 GHz 17.5 dBm
Frecuencia del loop y datos 125 kHz
Paquete de datos = Loop ID + canal
Tasa de paquetes: 150 Hz
OOK-modulación, codificación manchester, patrón anti-false-wakeup de 16 bit
Potencia de Loop 100% = 250 mA RMS Corriente pico regulada

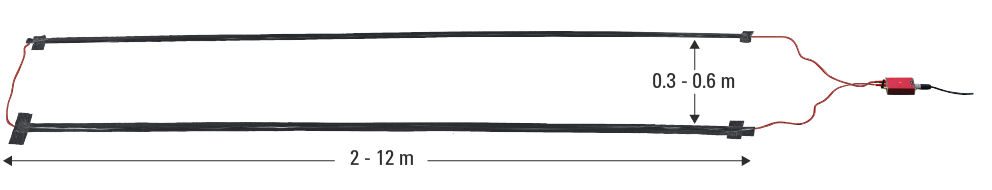

Cable del Loop y longitud 5 m - 25 m, >0,5 mm²
Enchufes de banana de 4 mm estándar
Cable de datos 5 m (estándar), 15 m, 20 m
Rango de lectura
Potencia del bucle de 25%
Potencia del bucle de 100%

60 cm (2 pies)
2.5 m (8 pies)
Tasa de detección
Tasa de lectura
100%
> 100 chips por segundo irrumpenpor 4 segundos >
50 chips por segundo continuamente
Buffer de datos interno 1,000 passings
Estabilidad del reloj 24/1,000 segundos por día
TCXO de 0.28 ppm calibrado a un estándar de frecuencia de rubidio rastreable a NIST
Preaviso de demorade datos 100 ms (después de entrar al campo del Loop)
etraso máximo de datos de paso 250 ms
(después del centro del Loop)
Índice de pases repetitivos sobre el loop 1 por segundo
Seguridad y condiciones Active Extension V2
Categoría de protección con cable / antena atornillada IP67
-impermeabe-
Norma de seguridad EN60950
Conformidad reglamentaria CE, RoHS, FCC
Temperatura -30°C to 70°C
Dimensiones / peso 27 x 66 x 117 mm / 190g

Sistema RACE RESULT version de firmware 1.94 o más alto recomendado

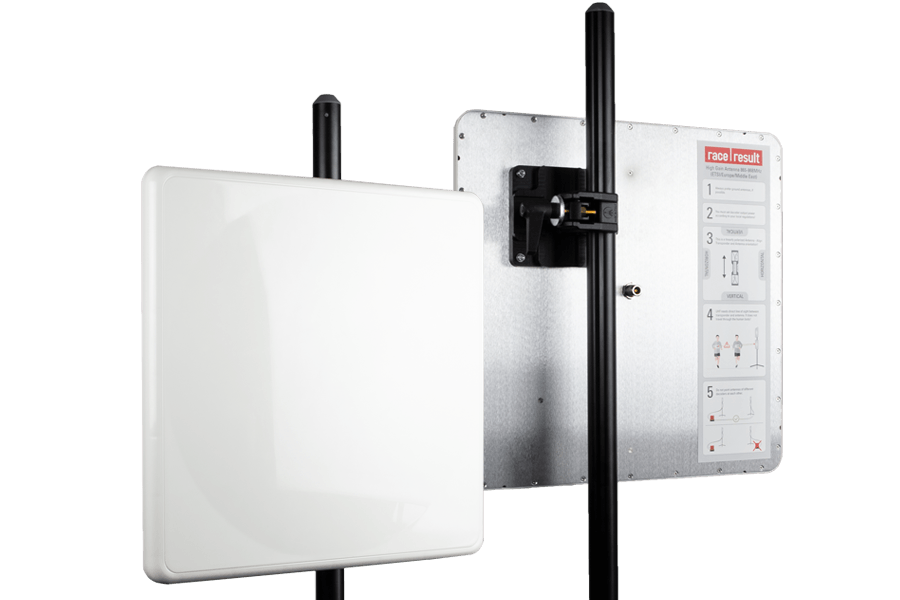

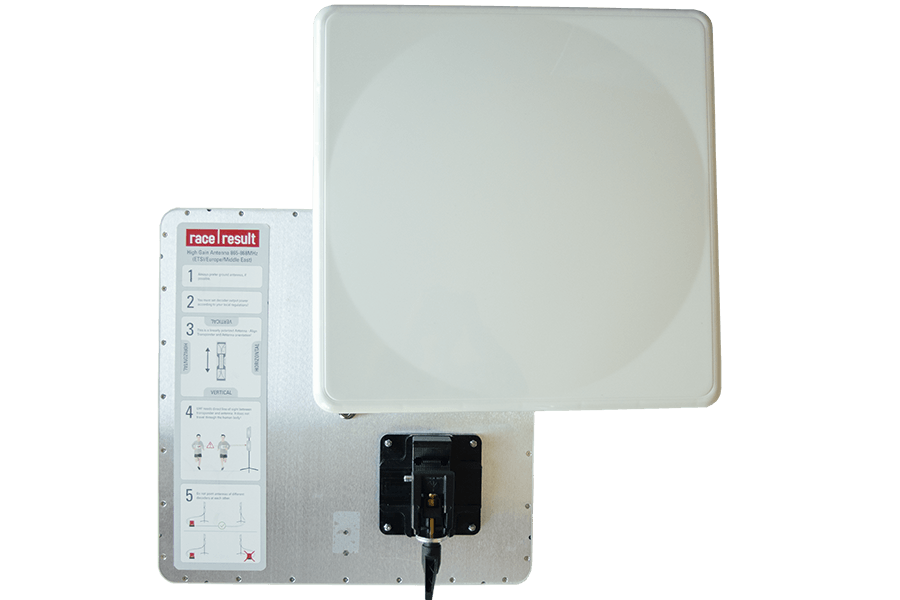

Antena de Alta Ganancia

Perfecta para finalidades especiales como eventos masivos de ciclismo en carretera. Con una alta potencia, estas antenas brindan un largo alcance y una alta precisión. Los transpondedores pasivos se suelen colocar en la etiqueta de la tija del sillíin fijada por los participantes en su bicicleta.
Por favor, tenga en cuenta que: Al usar la Antena UHF de Alta Ganancia es necesario cumplir con las normas legales, y para lograr buenos resultados es muy importante una instalación correcta!

Actualmente, las antenas de alta ganancia solo se pueden conectar a los decodificadores RACE RESULT, no a nuestro nuevo sistema de cronometraje Ubidium!

Esta antena se utiliza con tecnología de cronometraje pasivo, donde la antena plegable con su altura de 2 cm es un serio obstáculo para los atletas.
Tenga en cuenta: ¡La configuración correcta es muy importante para lograr buenos resultados!

Alta potencia de señal*
Alta precisión
Ideal para carreras ciclistas de carretera de participación masiva
Conectar varias antenas al mismo Decodificador
Antena polarizada linealmente

Solo para uso con decodificadores RACE RESULT. Actualmente no hay conectividad disponible con los sistemas de cronometraje de Ubidium. Por favor contáctenos para más preguntas!

* Advertencia: como se trata de una antena de alta ganancia de 13 dBi, deberá configurar la potencia de su decodificador en consecuencia para cumplir con las normativas locales.

Features High Gain UHF Antenna
Frequency Range 865-868MHz (EU)
900-930MHz (US)
Gain 13dBi (min)
Polarization Linear (Vertical or Horizontal)
Dimensions (LxWxD) 450 x 450 x 36mm
Weight 3kg (max)
Connector N-Type female
