Con la introducción de nuestro nuevo sistema de cronometraje Ubidium, el Decodificador 5000s con su Ground Antenna será descontinuado.
Pronto ofreceremos solo Ubidium como solución activa. La solución pasiva con la nueva antena terrestre también se cambiará a Ubidium en 2024.
El servicio y las piezas para el Decodificador 5000s y sus predecesores y la antena terrestre seguirán estando disponibles en el futuro previsible..

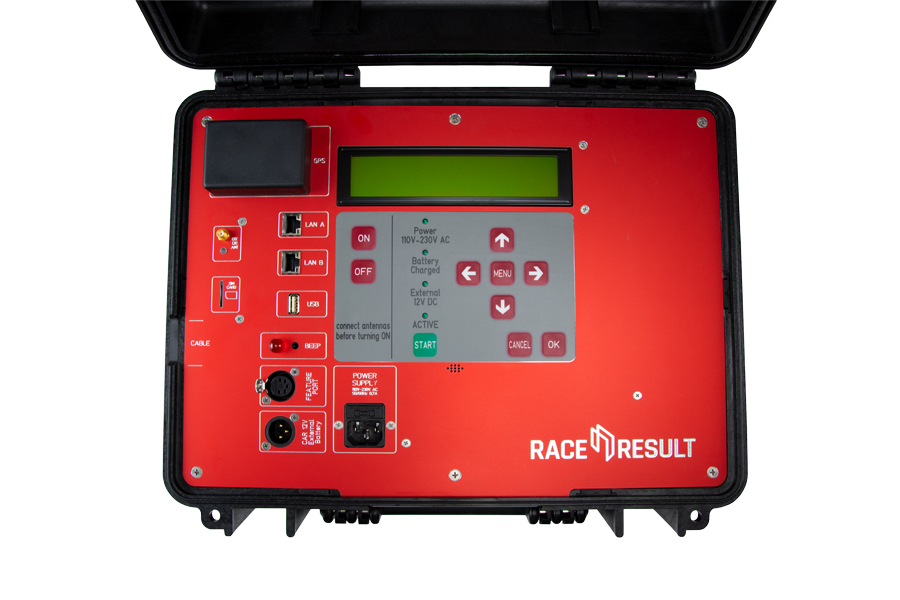

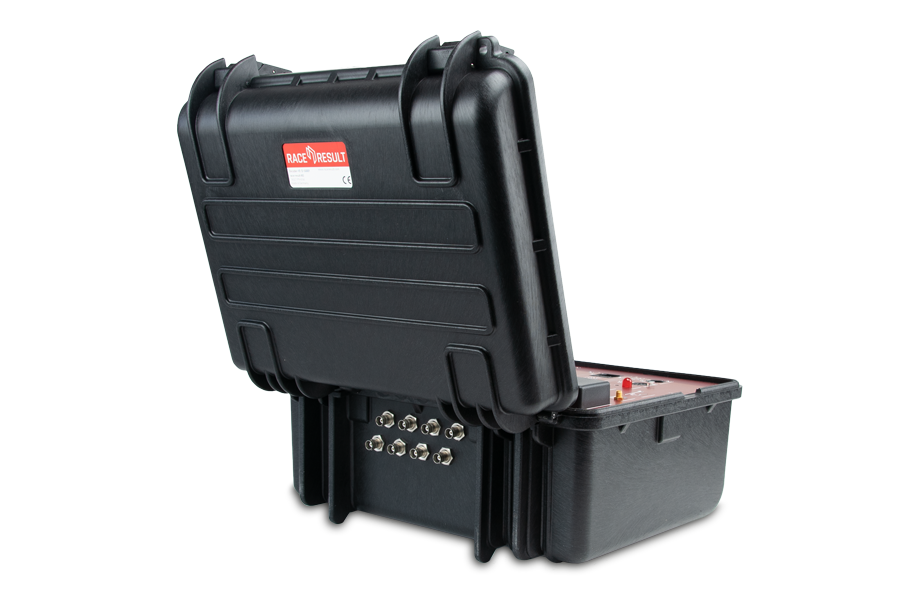

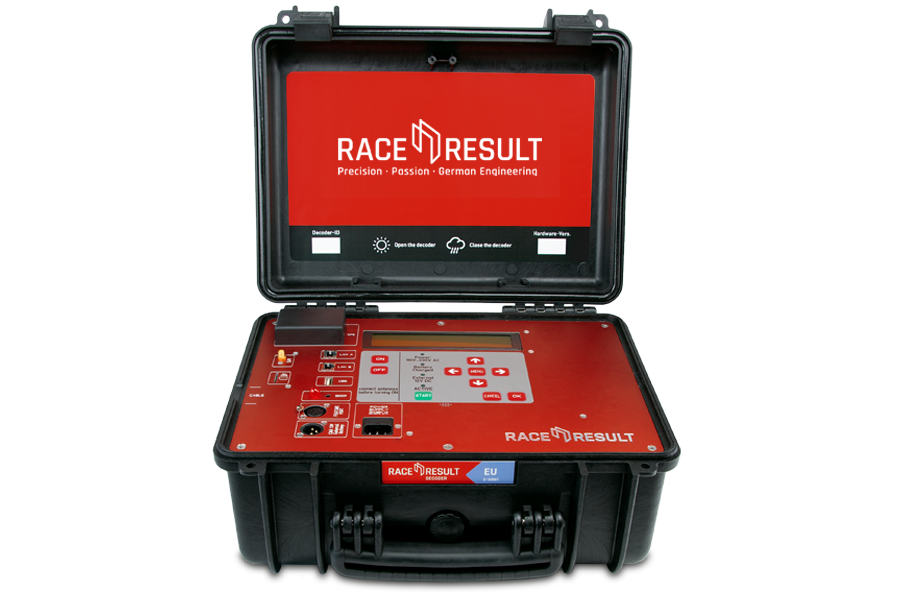

El decodificador es el corazón de los sistemas de cronometraje RACE RESULT. Recibe las señales de los transpondedores, calcula el tiempo de meta exacto y le proporciona los datos a un software de puntaje como RACE RESULT 12 en tiempo real. El sistema funciona independientemente de un ordenador y de una fuente de energía. El módulo 4G integrado permite la conexión a una red móvil mundial.

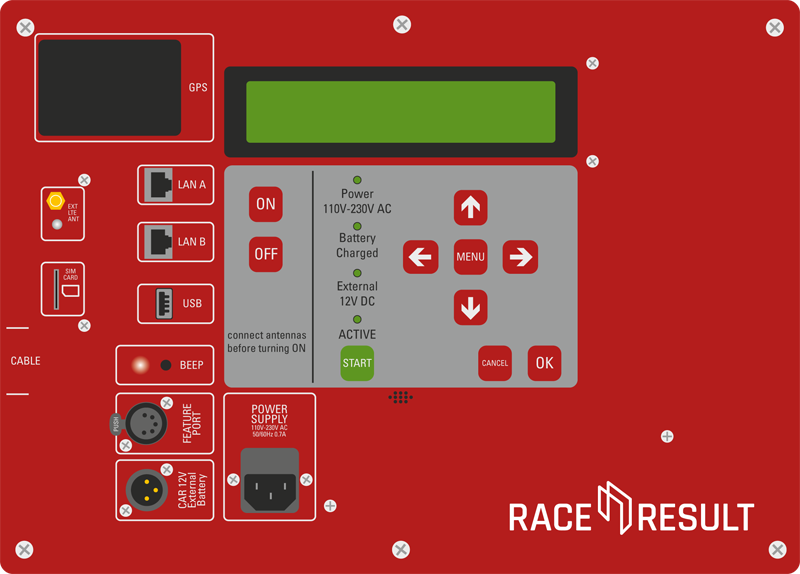

Haga clic en los círculos para explorar la serie 5000s!

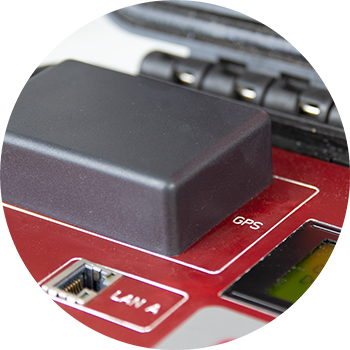

Módulo GPS
Su decodificador puede conectarse automáticamente a GPS después de iniciarse y obtener la hora exacta del GPS. Esto asegura la más alta precisión, especialmente cuando se utilizan varios puntos de cronometraje.

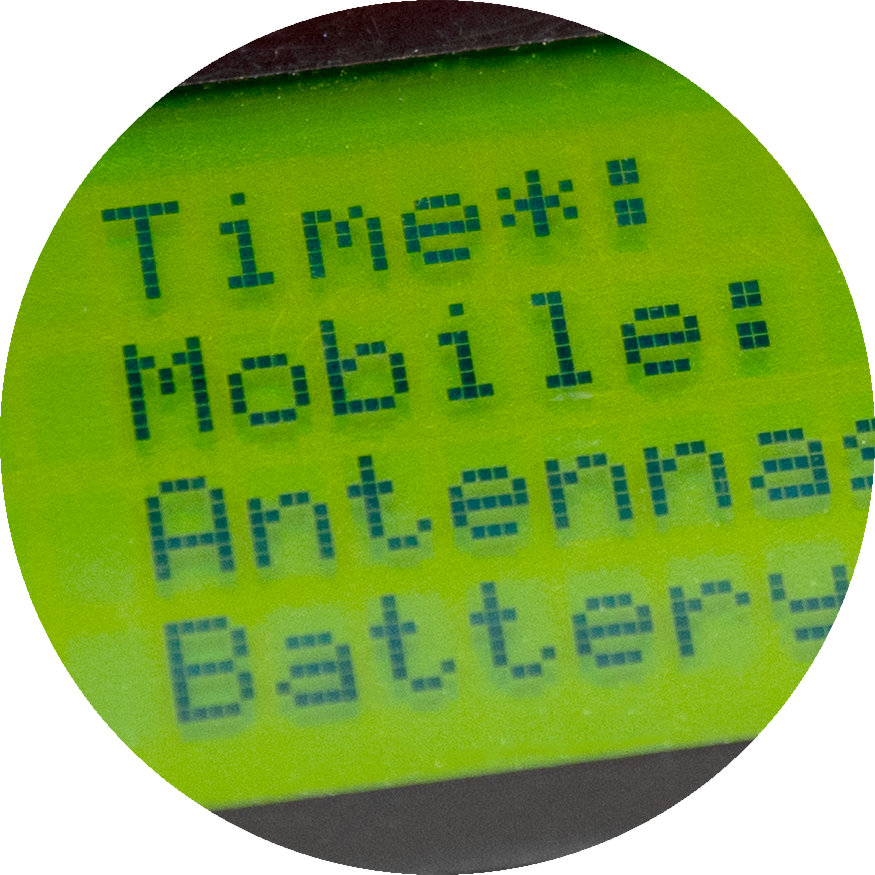

Pantalla
La pantalla cuenta con luz de fondo integrada, es por eso que es fácil de leer tanto en la noche como a la luz del día.

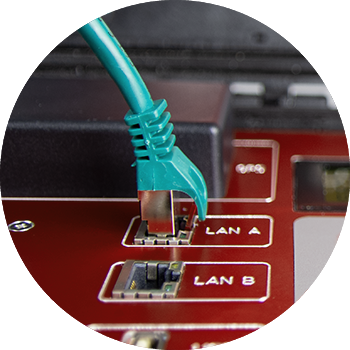

Interfaz de Red
Conecte su sistema con el software RACE RESULT 12, actualice el firmware y ajuste la configuración desde su navegador. Incluye un interrumptor interno.

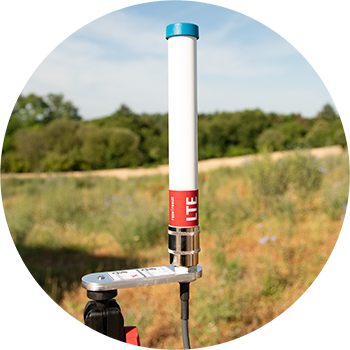

Conector para Antena LTE Externa
Puede usar una Antena LTE Externa (vendida por separado) para mejorar la conectividad en lugares con poca cobertura celular. El LED le indica una conexión móvil activa.

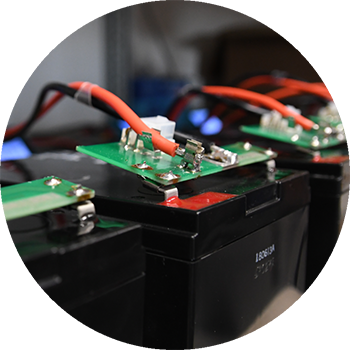

Batería
El decodificador cuenta con una batería de plomo-ácido interna con capacidad de 15Ah, la cual dura aproximadamente 8 horas con la Antena Pasiva o 24 horas con el Active Loop. Puede cargarse mientras se ejecuta.

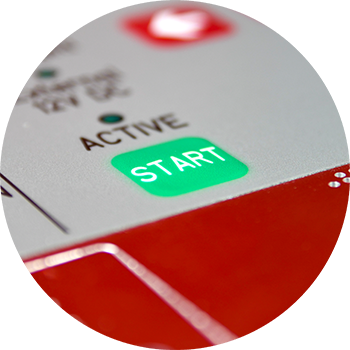

Teclado
Encienda y apague su decodificador, navegue a través del menú y comience el cronometraje. Los LEDs indican cuando el modo de cronometraje está activo, cuando la batería está cargada y cuando hay una fuente de alimentación externa disponible.

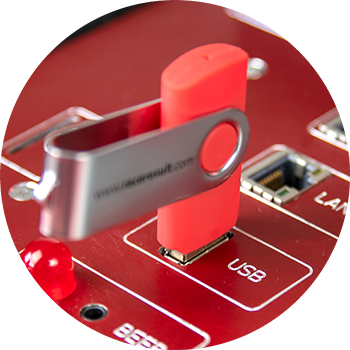

Puerto USB
Conecte una memoria USB para copiar todos los archivos de detecciones. Esta opción es útil cuando su decodificador no se puede mover o acceder a través de Internet. Los decodificadores más nuevos también admiten conexión de dongle WiFi.

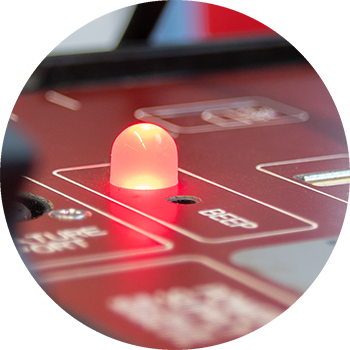

Bíper
Parpadea y da una señal acústica en cada detección. También puede conectar altavoces externos o auriculares con un conector de 3.5 mm. La señal acústica interna se apagará.

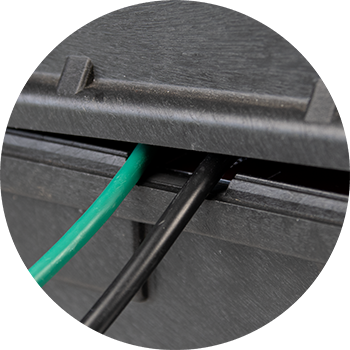

Cableado
Para mantener su decodificador seco en tiempo de lluvia, deberá cerrar la tapa y sacar los cables por aquí. Mantenga la tapa ligeramente abierta en climas cálidos y secos.

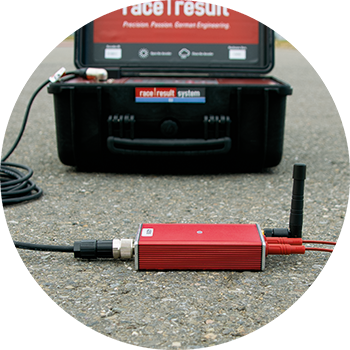

Puerto Funcional

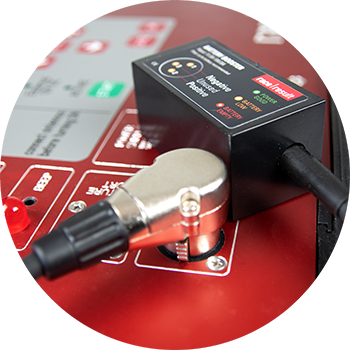

Conecte su Active Extension para ejecutar el decodificador en modo de cronometraje activo. También puede conectar otros dispositivos como Botón Start/Marker o Cable de Barrera de Luz.
Conector de Batería de 12V
Conecte una batería más grande o un automóvil (a través del encendedor de cigarrillos) si no contará con otra fuente de alimentación durante mucho tiempo. Utilice el Booster de Batería de 12V (vendido por separado) para primero descargar totalmente las fuentes externas, antes de utilizar la batería interna.

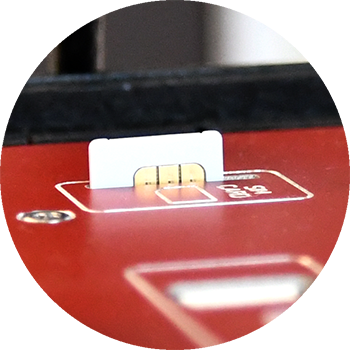

Módulo 4G / Ranura para tarjeta SIM
Inserte su propia tarjeta SIM para conectar el decodificador a una red móvil de su elección. El módulo 4G integrado luego transmite todas las detecciones al almacenamiento online. Esta es la forma más sencilla de obtener datos en vivo desde puntos de cronometraje lejanos.

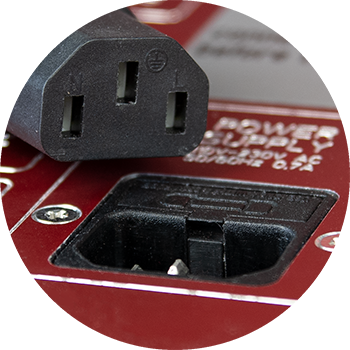

Fuente de Alimentación
110-240V AC, 50/60Hz. El decodificador viene con un cable de allimentación adaptado a los enchufes de su país.

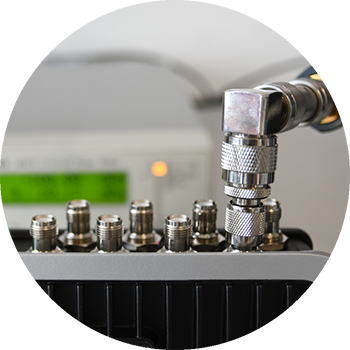

Lector
El "Lector RFID Zebra FX9600" integrado de 8 puertos se personalizó para RACE RESULT para adaptarse a las necesidades especiales de un sistema de cronometraje. Despliega toda su potencia en combinación con nuestra antena de suelo plegable y transpondedores pasivos RACE RESULT.

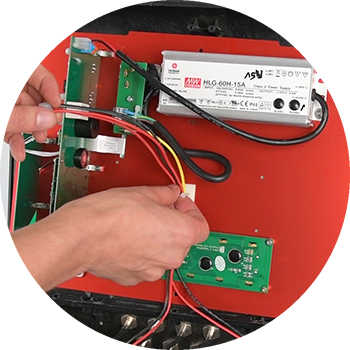

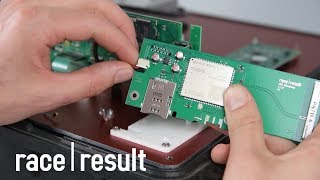

Reparar/Actualizar
El decodificador se puede abrir para actualizar el hardware, reemplazar la batería o reparar componentes. Siempre siga cuidadosamente nuestras instrucciones si abre el decodificador y tome en cuenta que perderá cualquier garantía adicional.
| Seguridad y condiciones Decodificador | |
| Grado de protección con tapa cerrada | IP54 |
| Norma de seguridad | EN60950 |
| Conformidad regulatoria | CE, RoHS, FCC |
| Humedad relativa | Max. 90%Sin condensación |
| Rango de Temperatura | -20°C a 50°C |
| Peso Decodificador | 12.5 kg |
| Tamaño | 36 x 26 x 45 cm |
| Energía y batería Decodificador | |
| Fuente de alimentación AC | 110 V-230 V50-60 Hz (fusible 2 A) |
| Fuente de alimentación DC | 12 V-14 V2A (batería llena) |
| Seguridad de vuelo de la batería | 15 Ah (Pb)IATA - A48 / A67 |
| Tiempo de carga | 4 h (apagado)7 h (encendido) |
| Consumo de energía | 26 W (batería llena) 60 W (cargando) |
| Vida útil de la batería (pasivo) | 8-10 h1) |
| Vida útil de la batería (activo) | 24 h1) |
| 1) La vida útil de la batería se puede reducir por uso de 3G (-10%), baja temperatura (-25% a 0°C/32°F) y edad de la batería. | |
| Módulo LTE/4G/3G/2G | |
| Módulo 4G/LTE/3G/2G de 29 bandas | FDD: B1/B2/B3/B4/
B5/B7/ B8/B12/B13/
B18/ B19/B20/B26/
B28 TDD:B38/B39/ B40/B41 WCDMA: B1/B2/B4/B5/ B8/ B6/B19 GSM: B2/B3/B5/B8 |
| Antena | Interna Externa SMA(opcional) |
| Tarjeta SIM | Estándar |
| Puertos y características | |
| GPS interno | uBlox receptor de 50 canales, 30 segundos de arranque en frío |
| 2 x LAN | Doble 100 MBit / 10 MBit puerto lan. Detección automática de cruces. Conmutado internamente para pasar al siguiente dispositivo. |
| USB | Unidad de memoria para copia de seguridad |

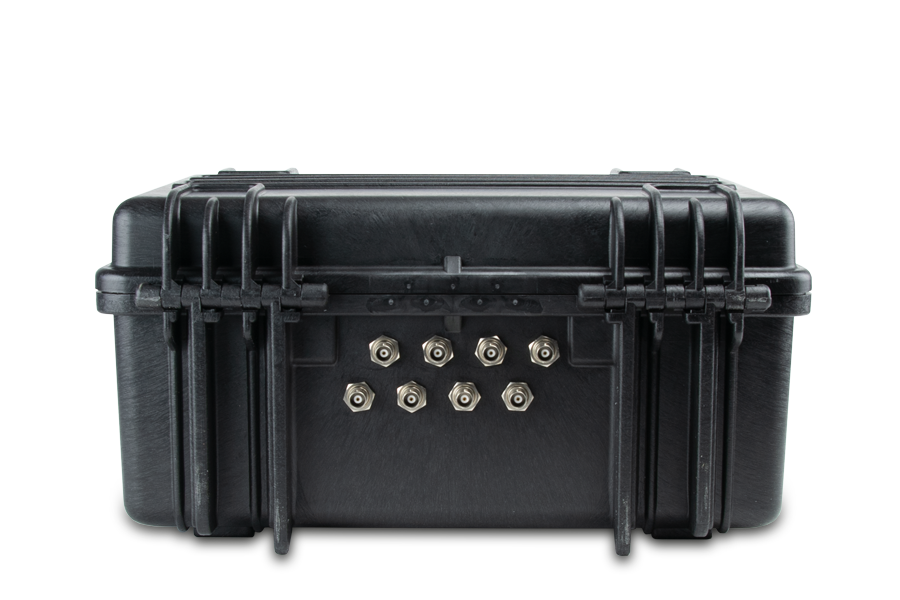

| Puertos de Antena | 8 x BNC |
| Puerto funcional | Suministra 5V (500mA), 12V (500mA) de salida, disparo de salida, fotosensor |
| Audio (pitido) | Clavija de auriculares de 3.5 mm (mono) |
Artículos útiles en nuestra Knowledge Base:
Conexiones de datos →
Configuración de tiempo →
Configuración de detección →
Su instalación se realiza en tan solo unos segundos. Esto ahorra costos de personal y de almacenamiento. Además, los organizadores de las carreras se benefician de la rápida instalación de los puntos de división. Los cierres de calles pueden ser significativamente más cortos si el equipo técnico se monta y se desmonta más rápidamente.
La antena UHF pasiva se puede utilizar con todos los transpondedores pasivos de RACE RESULT.
La longitud estándar es de 4.8 m / 16 pies (una antena cada 60 cm / 2 pies), extensible a 6 m / 20 pies o 8.4 m / 26 pies.

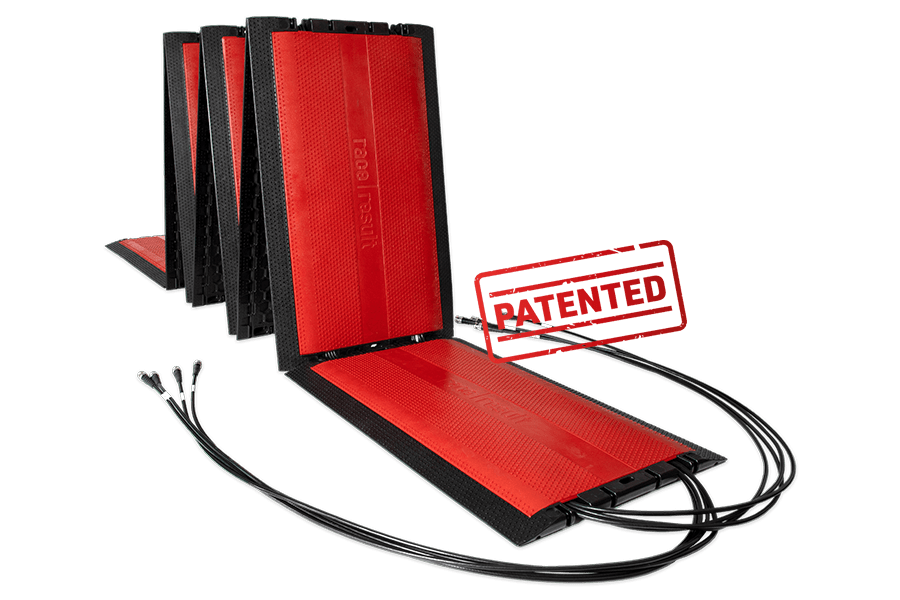

Solución patentada
Benefíciese de la tecnología líder en la industria y una perspectiva para los próximos años.
Fácil configuración en tan solo unos segundos
Simplemente despliegue la antena y conéctela al decodificador

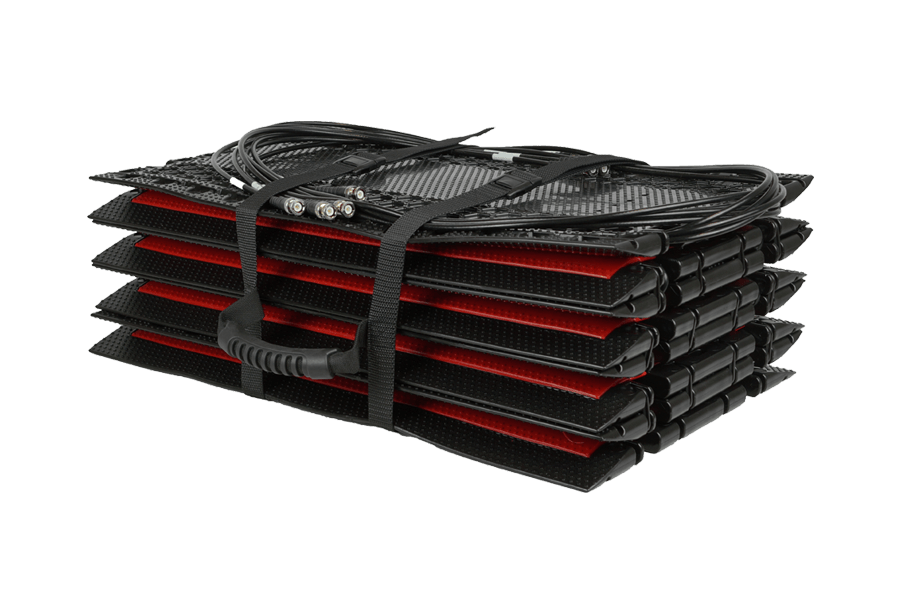

Fácil de enviar
La antena de 4.8 metros pesa 25.9 kg / 57 lbs y se puede enviar por correo postal
Diseño plano
La altura de tan solo 2 cm garantiza una excelente seguridad para todo tipo de eventos.
Increíblemente duradera
Autos o incluso camiones pueden pasar por encima de ella.

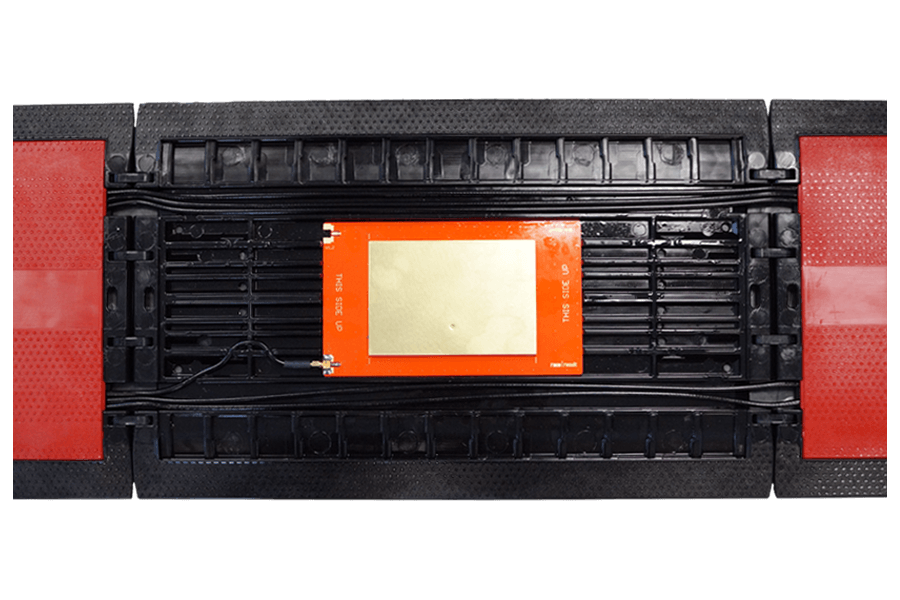

Ingeniería alemana por dentro
Las optimizadas antenas garantizan las mejores tasas de detección.
Kit de Extensión de 6 m u 8 m
Dos o seis elementos adicionales para extender la antena a 6 m / 20 pies u 8.4 m / 26 pies.
| Peso | Tamaño | |
| Antena de 4.8 m | 25.3 kg 25.5 kg (con empaque) |
60x37x19 cm 60x40x20 cm (con empaque) |
| Kit de Extensión de 6 m | 6.2 kg | 60 x 37 x 5 cm |
| Kit de Extensión de 8.4 m | 18.6 kg | 60 x 37 x 15 cm |
| Antenna altura | 2 cm | |
| Antenna ancho | 29 cm |
| Antena y transponderdor (pasivo) | |
| Frecuencia del trranspondedor |
866 MHz (UE) 903-927 MHz (EE. UU.) 920-925 MHz (AUS) |
| TX power | Hasta 36 dBm EIRP
irradiados y 30 dBm conducidos |
| Longitud |
4.8 m 6 m u 8.4 m con el Kit de Extension |
| Rango de lectura1) | 4m |
| Tasa de detección Número de lecturas |
> 99.8%2) > 3,000 chips/min |
| Velocidad máxima del transpondedor3) | 40 km/h 25 mph |
| Precisión del cronometraje4) | 200 ms |
| 1) Los transpondedores se detectan varias veces al cruzar la antena. La detección con la intensidad de señal más alta, justo encima de la antena, se utiliza para el cronometraje 2) Con los transpondedores conectados correctamente. 3) Velocidades más altas son posibles, la tasa de detección es menor. 4) Use hora de GPS para obtener resultados más precisos. |
|
Artículos útiles en nuestra Knowledge Base:
Instrucciones de antena →
Extensión de 8,4 m →
Combinación de múltiples antenas y decodificadores →

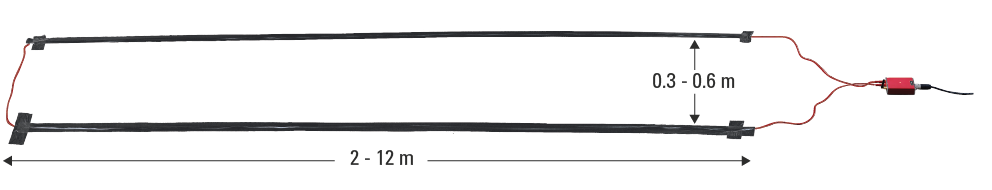

Al utilizar la Active Extension, tu decodificador RACE RESULT es compatible con los Transpondedores Activos. Solo se necesita un cable loop como antena. Se puede fijar al suelo con cinta adhesiva o se puede adherir a una alfombrilla. En pistas de carreras, se puede instalar en los espacios diseñados para tomar el tiempo.
Al usar Active Extension, su sistema RACE RESULT también admite los transpondedores activos de RACE RESULT.
Los transpondedores activos le aseguran la más alta precisión, exactitud y fiabilidad para ciclismo, triatlón, patinaje, esquí o deportes de motor.
| 2.4 GHz RF y especificación del loop | |
| Transpondedor de 2.4 GHz de frecuencias de canal Principal / respaldo (cumplimiento mundial) |
1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz |
| Potencia TX de 2.4 GHz | 17.5 dBm |
| Frecuencia del loop y datos | 125 kHz Paquete de datos = Loop ID + canal Tasa de paquetes: 150 Hz OOK-modulación, codificación manchester, patrón anti-false-wakeup de 16 bit |
| Potencia de Loop | 100% = 250 mA RMS Corriente pico regulada |
| Cable del Loop y longitud | 5 m - 25 m, >0,5 mm² Enchufes de banana de 4 mm estándar |
| Cable de datos | 5 m (estándar), 15 m, 20 m |
| Rango de lecturaPotencia del bucle de 25% Potencia del bucle de 100% |
60 cm (2 pies)2.5 m (8 pies) |
| Tasa de detección Tasa de lectura |
100% > 100 chips por segundo irrumpenpor 4 segundos > 50 chips por segundo continuamente |
| Buffer de datos interno | 1,000 passings |
| Estabilidad del reloj | 24/1,000 segundos por díaTCXO de 0.28 ppm calibrado a un estándar de frecuencia de rubidio rastreable a NIST |
| Preaviso de demorade datos | 100 ms (después de entrar al campo del Loop) |
| etraso máximo de datos de paso | 250 ms (después del centro del Loop) |
| Índice de pases repetitivos sobre el loop | 1 por segundo |
| Seguridad y condiciones Active Extension V2 | |
| Categoría de protección con cable / antena atornillada | IP67 -impermeabe- |
| Norma de seguridad | EN60950 |
| Conformidad reglamentaria | CE, RoHS, FCC |
| Temperatura | -30°C to 70°C |
| Dimensiones / peso | 27 x 66 x 117 mm / 190g |
Sistema RACE RESULT version de firmware 1.94 o más alto recomendado
Artículos útiles en nuestra Knowledge Base:
Configuración del sistema activo →
Potencia de bucle →
Posibles problemas de bucle →

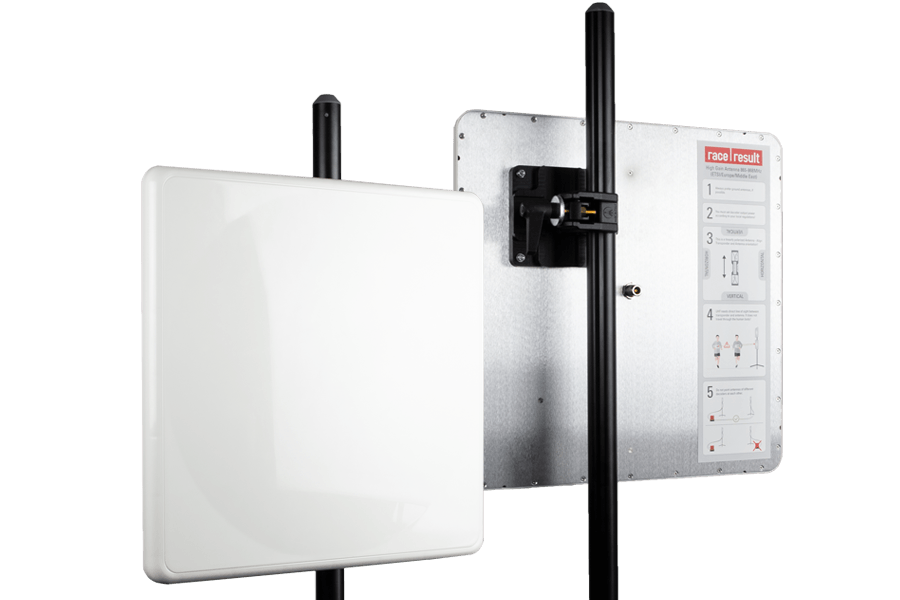

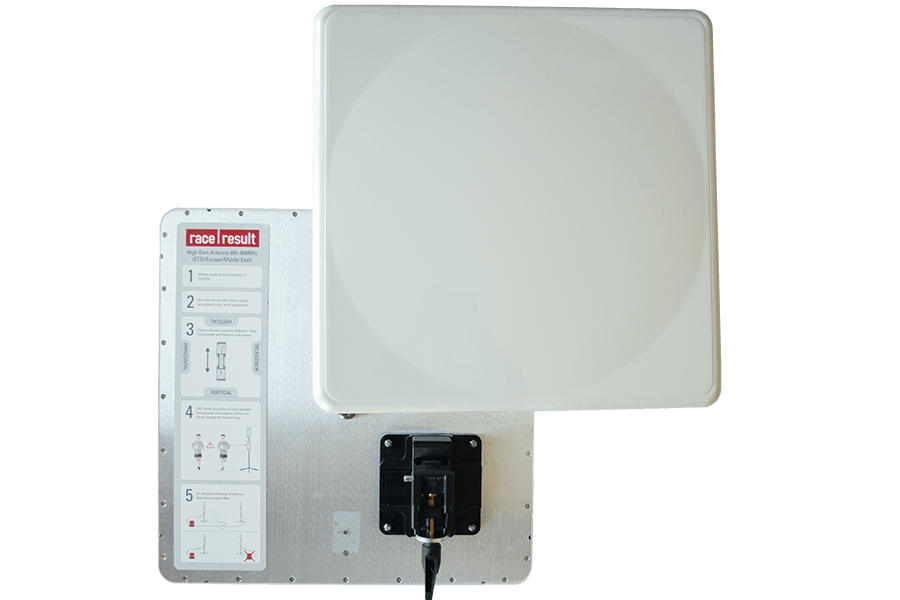

Perfecta para finalidades especiales como eventos masivos de ciclismo en carretera. Con una alta potencia, estas antenas brindan un largo alcance y una alta precisión. Los transpondedores pasivos se suelen colocar en la etiqueta de la tija del sillíin fijada por los participantes en su bicicleta.
Por favor, tenga en cuenta que: Al usar la Antena UHF de Alta Ganancia es necesario cumplir con las normas legales, y para lograr buenos resultados es muy importante una instalación correcta!
Actualmente, las antenas de alta ganancia solo se pueden conectar a los decodificadores RACE RESULT, no a nuestro nuevo sistema de cronometraje Ubidium!
Esta antena se utiliza con tecnología de cronometraje pasivo, donde la antena plegable con su altura de 2 cm es un serio obstáculo para los atletas.
Tenga en cuenta: ¡La configuración correcta es muy importante para lograr buenos resultados!
Solo para uso con decodificadores RACE RESULT. Actualmente no hay conectividad disponible con los sistemas de cronometraje de Ubidium. Por favor contáctenos para más preguntas!
* Advertencia: como se trata de una antena de alta ganancia de 13 dBi, deberá configurar la potencia de su decodificador en consecuencia para cumplir con las normativas locales.
| Features High Gain UHF Antenna | |
| Frequency Range |
865-868MHz (EU) 900-930MHz (US) |
| Gain | 13dBi (min) |
| Polarization | Linear (Vertical or Horizontal) |
| Dimensions | (LxWxD) 450 x 450 x 36mm |
| Weight | 3kg (max) |
| Connector | N-Type female |
