Mit der Einführung unseres neuen Zeitmesssystems Ubidium wird der Decoder 5000s mit seiner Bodenantenne auslaufen.

In Kürze werden wir als Aktiv-Lösung nur noch Ubidium anbieten. Die Passiv-Lösung mit der neuen Bodenantenne wird bis 2025 auf Ubidium umgestellt.

Service und Teile für den Decoder 5000s und seine Vorgänger sowie die Bodenantenne bleiben auf absehbare Zeit verfügbar.

Mehr zu Ubidium erfahren →

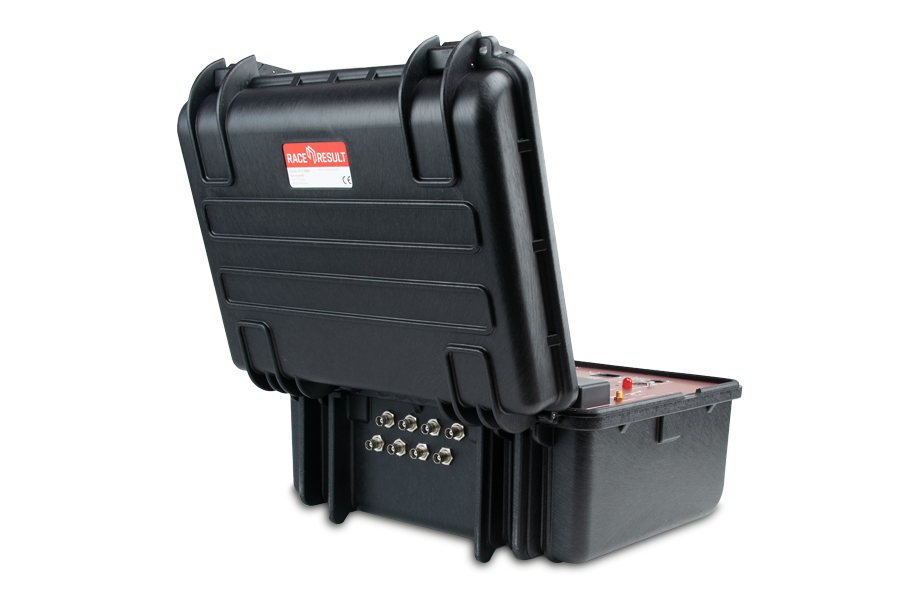

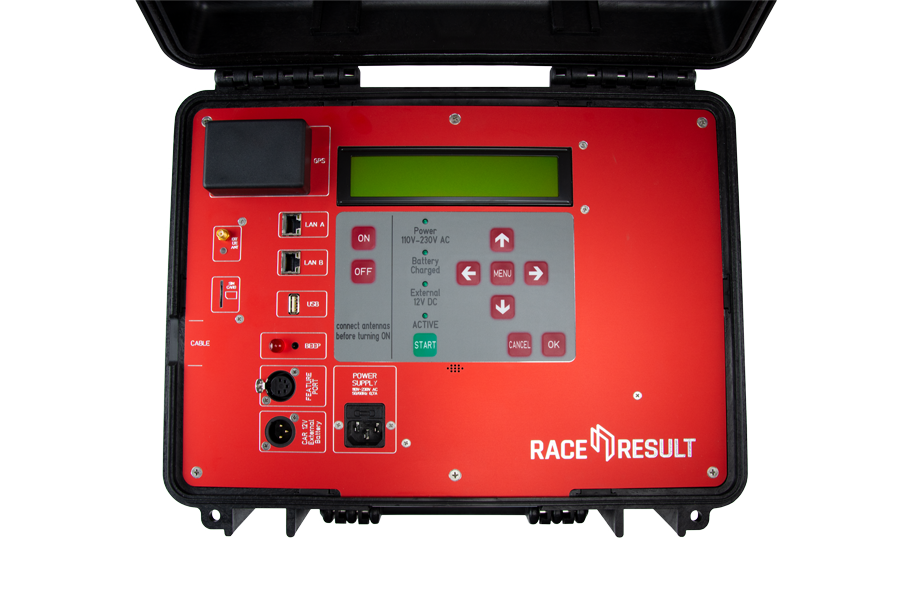

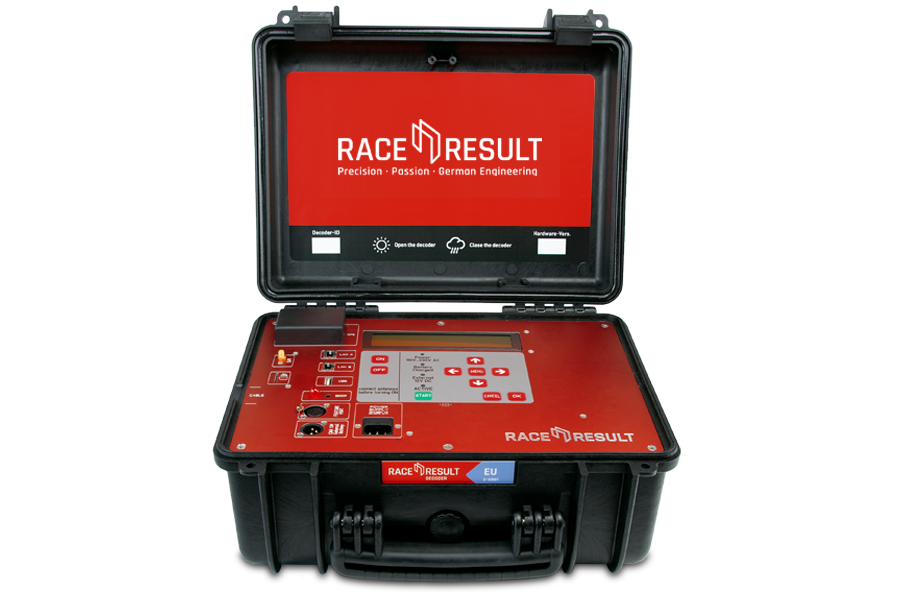

Decoder 5000S Serie

Der Dekoder ist das Herzstück des RACE RESULT Zeitmess-Systems. Er empfängt die Signale der Transponder, berechnet die genaue Zielzeit und stellt die Daten der Auswertungs-Software in Echtzeit zur Verfügung. Das System läuft vollständig autark, lässt sich also weder von einem Stromausfall noch einem PC-Absturz beeindrucken.

Interne Batterie: Laufzeit 8-10 h (passiv) / 24 h (aktiv)
Integriertes 4G-Modul
Präzise, synchronisierte GPS-Zeit
2 Netzwerk-Anschlüsse mit internem Switch
Einfacher Aufbau und Handhabung
Kostenlose Online Firmware Updates

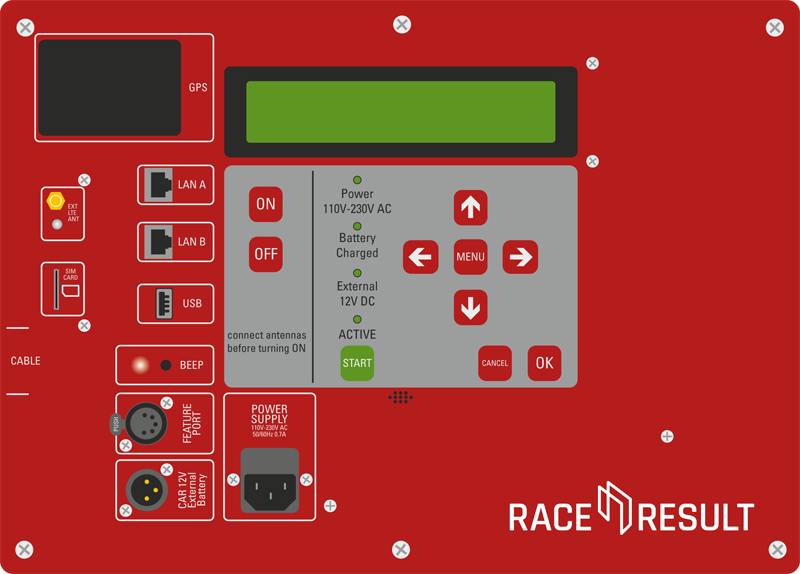

Klicken Sie auf die Kreise, um Details zu erfahren!

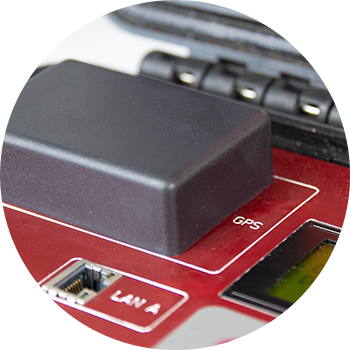

GPS Modul

Ihr Dekoder kann nach dem Hochfahren automatisch die exakte GPS-Zeit abrufen. Dies gewährleistet höchste Präzision, insbesondere bei der Verwendung mehrerer Zeitmesspunkte.

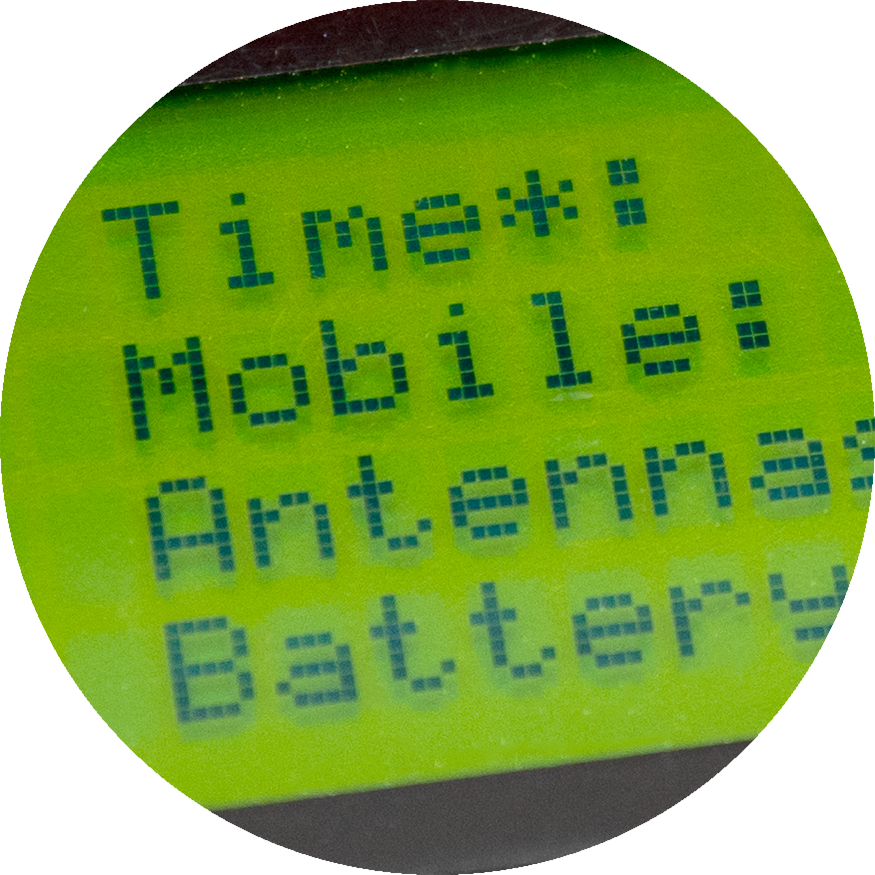

Display

Das Display hat eine integrierte Hintergrundbeleuchtung und ist sowohl bei Nacht als auch bei direkter Sonneneinstrahlung perfekt lesbar.

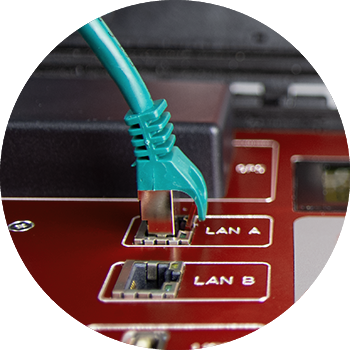

Netzwerkschnittstelle

Verbinden Sie Ihr System mit der Software RACE RESULT 12, aktualisieren Sie die Firmware und passen Sie die Einstellungen über Ihren Webbrowser an. Beinhaltet einen internen Switch.

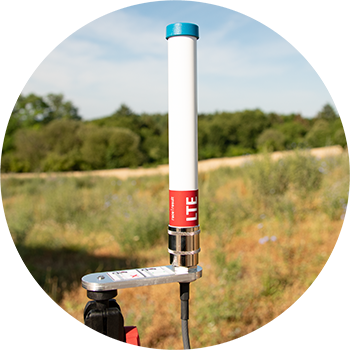

Externer LTE-Antennenanschluss

Schließen Sie hier eine externe LTE-Antenne (separat erhältlich) an, um die Konnektivität in Gebieten mit schlechtem Mobilfunknetz zu verbessern. Die Dekoder-LED zeigt eine aktive Mobilverbindung an.

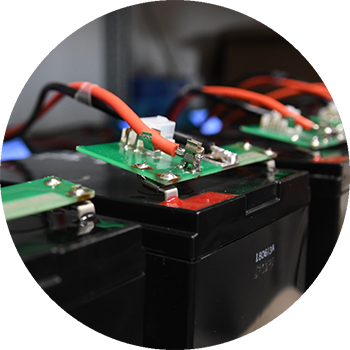

Batterie

Der Dekoder verfügt über eine interne Blei-Säure-Batterie mit einer Kapazität von 15 Ah, die mit der passiven Antenne etwa 8 Stunden oder mit der aktiven Schleife 24 Stunden hält. Die Batterie kann im Betrieb geladen werden.

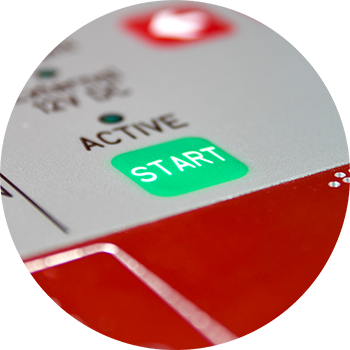

Tasten

Schalten Sie den Dekoder ein und aus, navigieren Sie durch das Menü und starten Sie das Timing. LEDs zeigen an wenn der Timing-Modus aktiv, der Akku aufgeladen und eine externe Stromversorgung verfügbar ist.

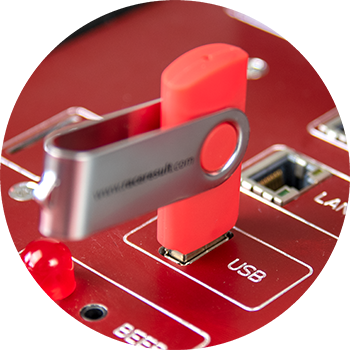

USB-Anschluss

Alle Detektionsdateien können einfach auf einen USB-Stick kopiert werden. Das ist eine einfachste Alternative, wenn der Decoder nicht mit dem Internet oder lokalen Netzwerk verbunden werden kann. Neuere Dekoder-Versionen unterstützen auch den Anschluss eines WiFi-Dongles.

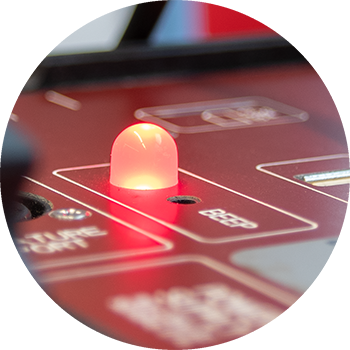

Piepser

Blinkt und gibt ein akustisches Signal bei jeder Detektion. Sie können auch externe Lautsprecher oder Kopfhörer über 3,5-mm-Buchse anschließen. Der interne Lautsprecher wird dann ausgeschaltet.

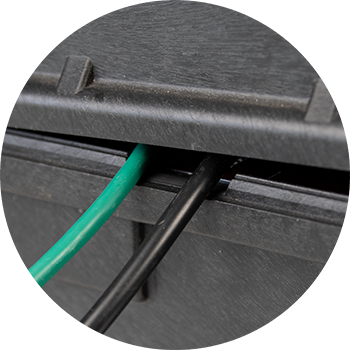

Kabelführung

Um Ihren Decoder bei Regenwetter trocken zu halten, sollten Sie den Deckel schließen und die Kabel hier herausführen. Lassen Sie den Deckel bei heißem und trockenem Wetter leicht geöffnet.

Feature Port

Schließen Sie Ihre Active Extension an, um den Dekoder im Aktiv-Timing-Modus zu betreiben. Sie können hier auch andere Geräte wie Start-Marker oder Lichtschranken anschließen.

12V Batterieanschluss

Schließen Sie einen größeren Akku oder ein Auto (über den Zigarettenanzünder) an, wenn längere Zeit keine andere Stromversorgung verfügbar ist. Der 12V Battery Booster (separat erhältlich) hilft, externe Quellen zunächst vollständig zu entladen bevor die interne Batterie verwendet wird.

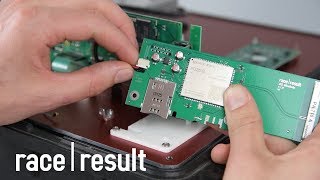

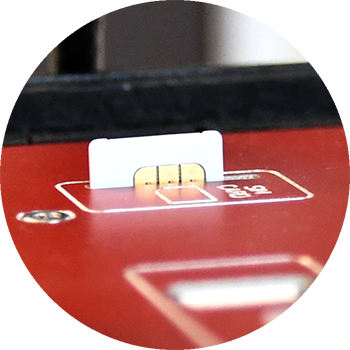

4G-Modul / SIM-Steckplatz

Führen Sie hier Ihre eigene SIM-Karte ein, um den Dekoder mit einem Mobilfunknetz Ihrer Wahl zu verbinden. Das integrierte 4G-Modul überträgt dann alle Detektionen an den Online-Speicher. Dies ist der einfachste Weg, Live-Daten von weit entfernten Messpunkten zu erhalten.

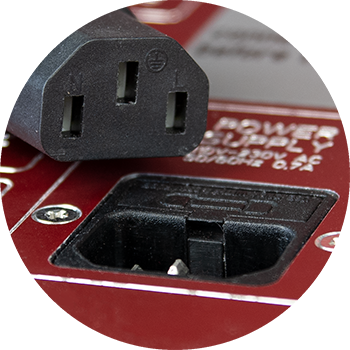

Netzteil

110-240V AC, 50/60Hz. Der Dekoder wird mit einem Netzkabel geliefert, das zu den Steckdosen Ihres Landes passt.

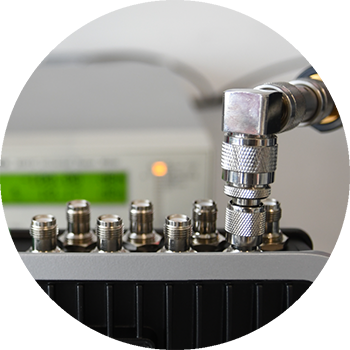

Reader

Der integrierte 8-Port Zebra FX9600 RFID Reader wurde an die speziellen Anforderungen eines Zeitmesssystems angepasst. In Kombination mit unserer faltbaren Bodenantenne und den RACE RESULT Passiv-Transpondern kann er seine volle Power entfalten.

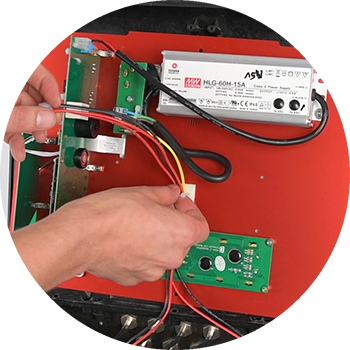

Reparatur/Aufrüstung

Der Dekoder kann geöffnet werden, um die Hardware zu aktualisieren, die Batterie zu ersetzen oder Komponenten zu reparieren. Befolgen Sie immer genau unsere Anweisungen, wenn Sie den Decoder öffnen und beachten, dass jeder weitere Garantieanspruch dadurch erlischt.

Safety & conditions Decoder
Protection class with closed cover IP54
Safety norm EN60950
Regulatory conformity CE, RoHS, FCC
Relative humidity Max. 90%
non-condensing
Temperature range -20°C to 50°C
Weight 12.5 kg
Pack-size 36 x 26 x 45 cm
Power & battery Decoder
AC power supply 110 V-230 V
50-60 Hz (2 A fuse)
DC power supply 12 V-14 V
2 A (when battery full)
Battery flight safety 15 Ah (Pb)
IATA - A48 / A67
Charging time 4 h (switched off)
8 h (running)
Power consumption 30 W (battery full)
60 W (charging)
Battery life (passive) 8-10 h1)
Battery life (active) 24 h1)
1) Battery life can be reduced by usage of 4G/LTE (-10%), low temperature (-25% @ 0°C/32°F) and battery age
LTE/4G/3G/2G Module
29-Band 4G/LTE/3G/2G Module FDD: B1/B2/B3/B4/B5/ B7/B8/B12/B13/B18/ B19/B20/B26/B28
TDD:B38/B39/B40/B41
WCDMA: B1/B2/B4/
B5/B8/B6/B19
GSM: B2/B3/B5/B8
Antenna Internal
External SMA (optional)
SIM card Standard
Ports & features
Internal GPS uBlox 50 channel receiver, 30 seconds cold start
2 x LAN Dual 100 MBit / 10 MBit lan port. Auto crossover detection. Switched internally for loop through to next device.
USB Thumb drive for backup

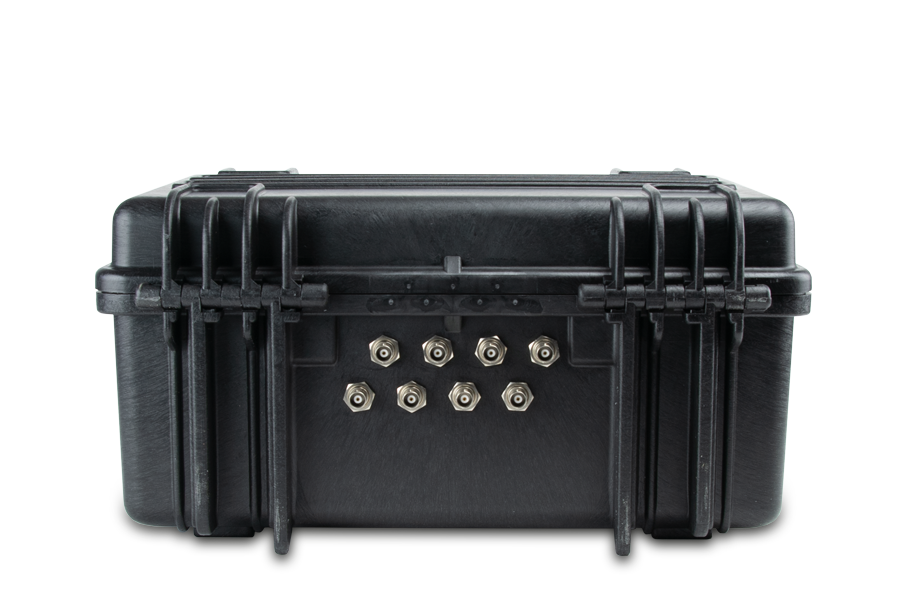

Antenna ports 8 x BNC
Feature port Supplies 5V (500mA)
12V (500mA) output, start gun, photo sensor
Audio beep 3.5 mm headphone plug (mono)

Hilfreiche Artikel in unserer Knowledge Base:

Datenverbindungen →

Zeiteinstellungen →

Detektionseinstellungen →

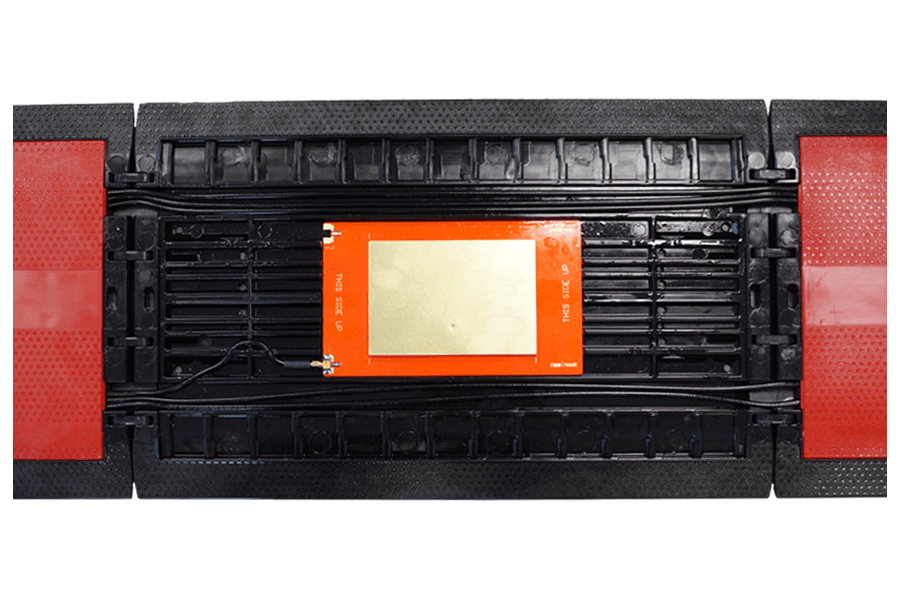

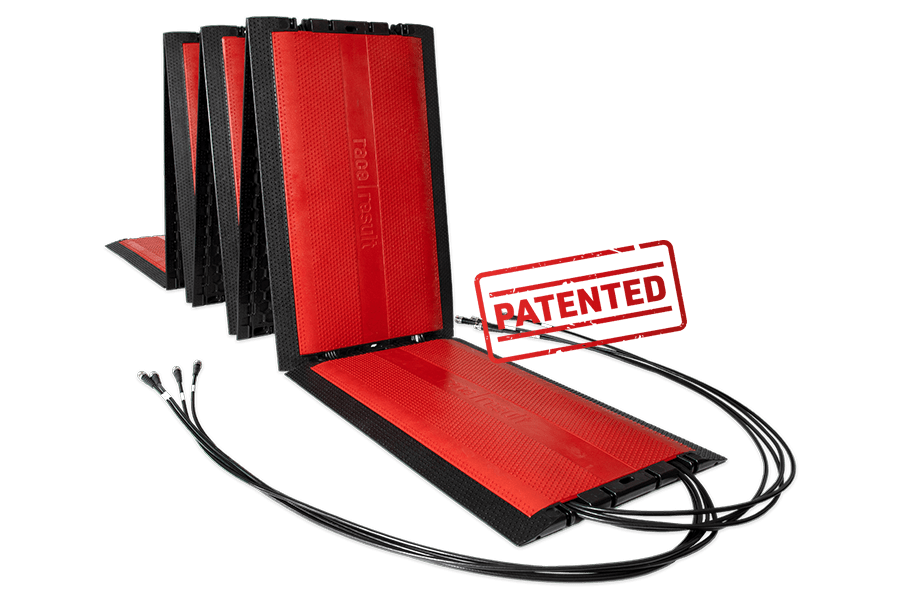

Faltbare Bodenantenne

Die berühmte rote Bodenmatte ist fester Bestandteil tausender Start- und Ziellinien auf der ganzen Welt.
Der Aufbau ist in wenigen Sekunden erledigt. Das spart Personal und Lagerkosten. Veranstalter profitieren vom einfachen Einrichten der Zwischenmesspunkte: Straßensperrungen können deutlich kürzer ausfallen, wenn die technische Infrastruktur schnell auf- und abgebaut ist.

Die faltbare Bodenmatte kann mit allen RACE RESULT Passiv-Transpondern verwendet werden.
Die Standard-Länge ist 4.8 m mit einer Antenne alle 60 cm. Erweiterbar auf 6 m oder 8.4 m.

Patentierte Lösung

Profitieren Sie von branchenführende Technologie und einer sicheren Perspektive für die kommenden Jahre.

Einfacher Aufbau in wenigen Sekunden

Die Matte wird einfach aufgefaltet und an den Dekoder angeschlossen.

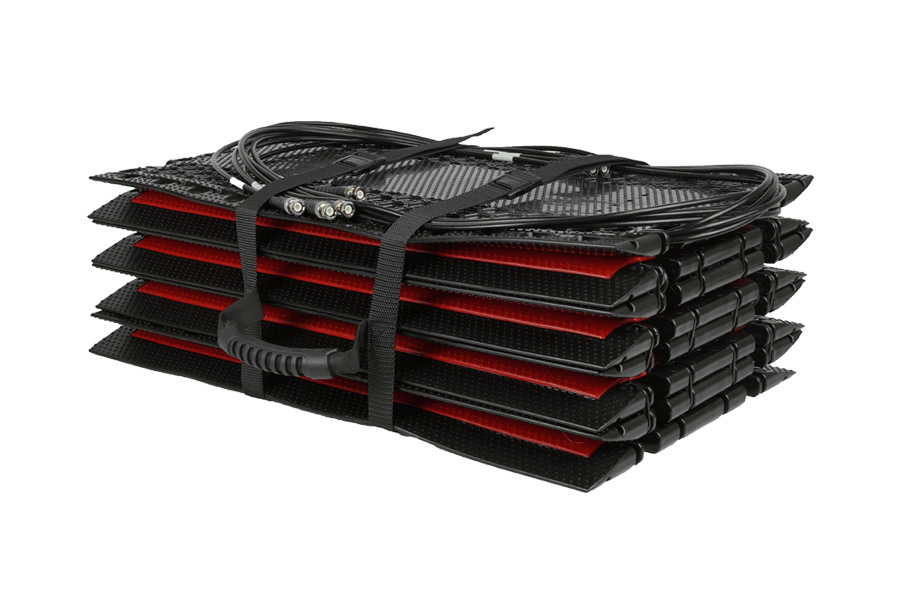

Leichter Versand

Die 4,8 m Version wiegt 25,9 kg und kann mit Standardversand verschickt werden.

Flaches Design

Die Höhe von nur 2 cm ermöglicht hervorragende Sicherheit bei allen Events.

Unglaublich robust

Die Bodenantenne kann ohne Probleme selbst selbst von schweren LKW überquert werden.

Deutsche Ingenieurskunst

Anwendungsoptimierte Antennen garantieren die besten Detektionsraten.

6 m oder 8 m Erweiterungsset

Mit zwei oder sechs zusätzlichen Elementen kann die Antenne von Ihnen selbst verlängert werden.

Weight Size
4.8 m antenna 25.3 kg
25.5 kg (incl. packaging)
Single element: 58 x 36.5 x 2 cm
Total: 465 x 36.5 x 2cm
Cable length: 110 cm
Pack size: 60 x 40 x 20 cm
6 m Extension Kit 6.2 kg 60 x 37 x 5 cm
8 m Extension Kit 18.6 kg 60 x 37 x 15 cm
Antenna height 2 cm
Antenna width 29 cm
Antenna & transponder (passive)
Transponder frequency 866 MHz (EU)
903-927 MHz (US)
920-925 MHz (AUS)
TX power up to 36 dBm EIRP radiated
and 30 dBm conducted
Track length 4.8 m
6 m or 8 m with Extension Kit
Read range1) 4m
Detection rate
read rate Loop cable & length
> 99.8%2)
> 3,000 chips/min
Maximum transponder speed3) 40 km/h
25 mph
Timing accuracy4) 200 ms
1) Transponders are detected multiple times while crossing the antenna. The detection with the highest signal strength – right above the antenna – is used for timing.
2) With transponders attached correctly.
3) Higher speeds are possible, detection rate may be lower.
4) Use GPS time to get most accurate results.

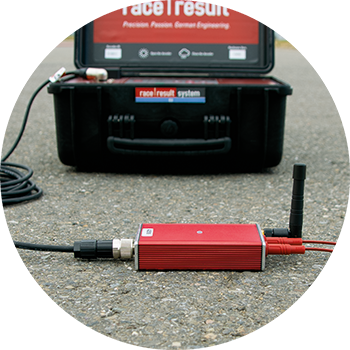

Active Extension

Mit der Active Extension unterstützt Ihr RACE RESULT Dekoder die Aktiv-Transponder. Als Antenne wird nur eine Drahtschleife benötigt. Sie wird mit Klebeband am Boden oder auf einer Matte befestigt. Auf Rennstrecken kann sie in Kanälen installiert werden, die für Zeitschleifen ausgelegt sind.

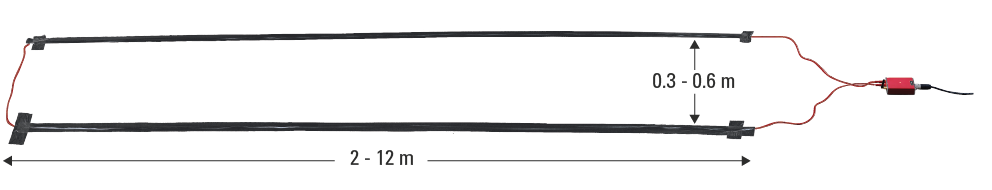

Schließen Sie die Active Extension an Ihren Dekoder und an eine Drahtschleife an, um mit Aktiv-Transpondern zu timen.
Aktiv-Transponder sorgen für höchste Präzision, Genauigkeit und Zuverlässigkeit bei Rad-, Triathlon-, Inline-, Ski- oder Motorsport.

Unübertroffene Präzision bis zu 0.004 s
Detektionshöhe bis zu 25 m
2.4 GHz drahtloses Interface
Detektiert bis zu 250 Transponder auf einmal
Kompatibel mit allen RACE RESULT Aktiv-Geräten
3.5 Klinke für Audio-Ausgang / Impuls-Eingang
Blinkt bei erfasstem Passing
2.4GHz RF & loop specification
Transponder 2.4 GHz channel frequencies main/ backup (worldwide compliance) 1: 2.480 MHz / 2.405 MHz
2: 2.405 MHz / 2.470 MHz
3: 2.425 MHz / 2.465 MHz
4: 2.475 MHz / 2.440 MHz
5: 2.415 MHz / 2.445 MHz
6: 2.460 MHz / 2.430 MHz
7: 2.435 MHz / 2.455 MHz
8: 2.450 MHz / 2.420 MHz
2.4 GHz TX power 17.5 dBm
Loop frequency & data 125 kHz
Data-Packet = Loop ID + channel
Packet rate: 150 Hz
OOK-modulation, manchester encoded, 16 bit anti-false-wakeup pattern
Loop power 100% = 250 mA RMS regulated peak current
Loop cable & length 5 m - 25 m, >0,5 mm²
standard 4 mm banana plugs
Data cable 5 m (standard), 15 m, 20 m
Read range
25% loop power
100% loop power

60 cm (2 ft)
2.5 m (8 ft)
Detection rate
read rate
100%
> 250 chips per second burst for 4 seconds
> 50 chips per second continuously
Internal data buffer 1,000 passings
Clock stability 24/1,000th second per day
0.28 ppm TCXO calibrated to rubidium frequency standard traceable to NIST
Forewarn data delay 100 ms (from entering the loop field)
Max Passing Data Delay 250 ms
(after loop center)
Repetitive Passing rate over loop 1 per second
Safety & Conditions Active Extension V2
Protection class with cable/antenna screwed on IP67
-waterproof-
Safety norm EN60950
Regulatory conformity CE, RoHS, FCC
Temperature -30°C to 70°C
Dimensions / weight 27 x 66 x 117 mm / 190g

Hilfreiche Artikel in unserer Knowledge Base:

Aufbau des Aktiv-Systems →

Loop Power →

Mögliche Loop-Probleme →

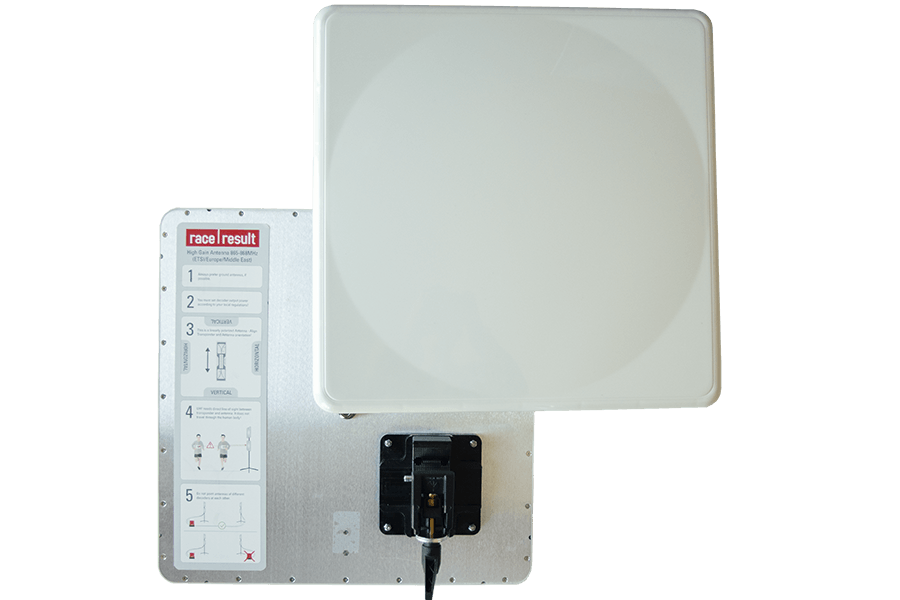

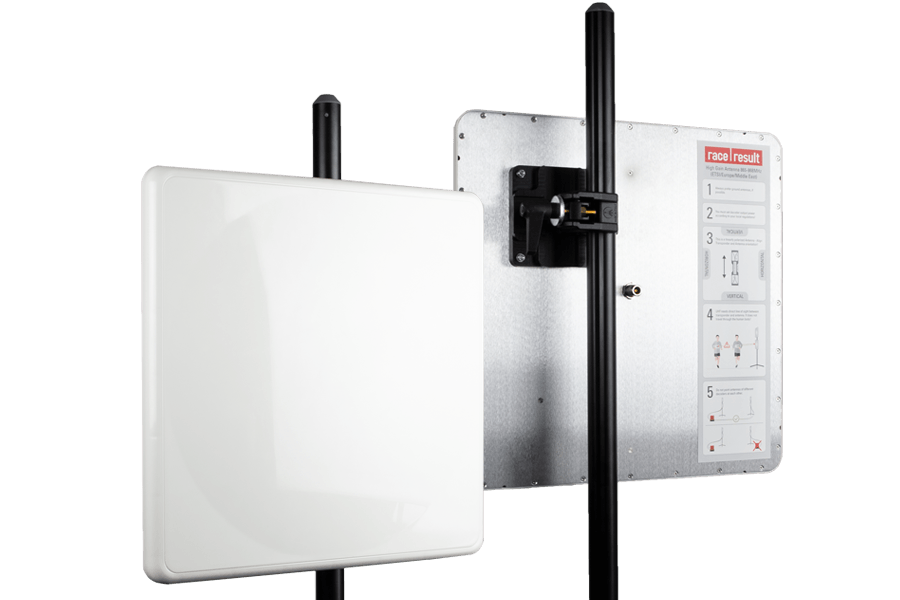

High Gain Antenna

Perfekt für Spezialanwendungen wie große Radsportveranstaltungen. Die hohe Signalstärke ermöglicht große Reichweite und Präzision. Der Passiv-Transponder wird in der Regel als Sattelstützenaufkleber am Rad befestigt.
Bitte beachten Sie: Beim Einsatz der UHF High Gain Antenne müssen gesetzliche Vorgaben eingehalten werden. Der richtige Aufbau ist besonders wichtig um gute Ergebnisse zu erzielen!

High-Gain-Antennen können derzeit nur an RACE RESULT-Decoder angeschlossen werden, nicht an unser neues Zeitmesssystem Ubidium!

Diese Antenne wird mit Passiv-Technologie verwendet, wenn die faltbare Bodenantenne mit ihren 2 cm Höhe ein ernsthaftes Hindernis für Sportler darstellt. Der Passiv-Transponder wird in der Regel auf einen Sattelstützenaufkleber geklebt, den die Teilnehmer an ihrem Fahrrad befestigen.
Bitte beachten Sie: Die richtige Positionierung ist sehr wichtig, um gute Ergebnisse zu erzielen!

Hohe Signalstärke*
Hohe Präzision
Ideal für große Radsportevents
Mehrere Antennen an einen Dekoder anschließen
Linear polarisierte Antenne

Nur zur Verwendung mit RACE RESULT Decodern. Derzeit keine Anschlussmöglichkeit mit Ubidium-Timing-Systemen vorhanden. Bitte kontaktieren Sie uns für weitere Fragen!

* Warnung: Da es sich um eine 13-dBi-High-Gain-Antenne handelt, müssen Sie die Leistung Ihres Decoders entsprechend den örtlichen Vorschriften einstellen.

Features High Gain UHF Antenna
Frequency Range 865-868MHz (EU)
900-930MHz (US)
Gain 13dBi (min)
Polarization Linear (Vertical or Horizontal)
Dimensions (LxWxD) 450 x 450 x 36mm
Weight 3kg (max)
Connector N-Type female

We embedded a video from a third party (www.youtube.com) here.
By showing the external content you accept YouTube's terms and conditions.

Hilfreiche Artikel in unserer Knowledge Base:

High Gain UHF Antenne →

FAQ Seitenantennen →
