Avviso lettore

Il Track Box Passivo segnalerà un avviso o un errore del lettore se il rumore e l'interferenza sono troppo alti; quando questo viene segnalato, dovresti aspettarti una riduzione delle velocità di lettura. L'avviso è indicato anche dai codici di lampeggio LED e quando si utilizza RACE RESULT 12, verrà mostrato anche nella scheda Cronometraggio.

Dopo aver ricevuto un avviso, si consiglia di verificare immediatamente la presenza di qualsiasi fonte di interferenza; potrebbe trattarsi semplicemente di qualcuno in piedi davanti al box o potrebbe essere necessario controllare la posizione di montaggio del box.

Installazione di sistemi multipli.

I Track Box non dovrebbero essere posti in stretta vicinanza ad altri sistemi di cronometraggio come altri Track Box (che non sono associati usando la sincronizzazione del doppio Track Box) o Decoder con antenna da terra pieghevole/antenne ad alto guadagno.

Se crei una zona di lettura sovrapposta dovresti aspettarti una severa riduzione nel tasso di lettura motivo per cui la distanza minima tra due sistemi diversi dovrebbe essere almeno a 20m di distanza.

Posizione di montaggio

Il Track Box Passivo è sensibile a qualsiasi materiale posizionato vicino al box, in particolare al metallo.

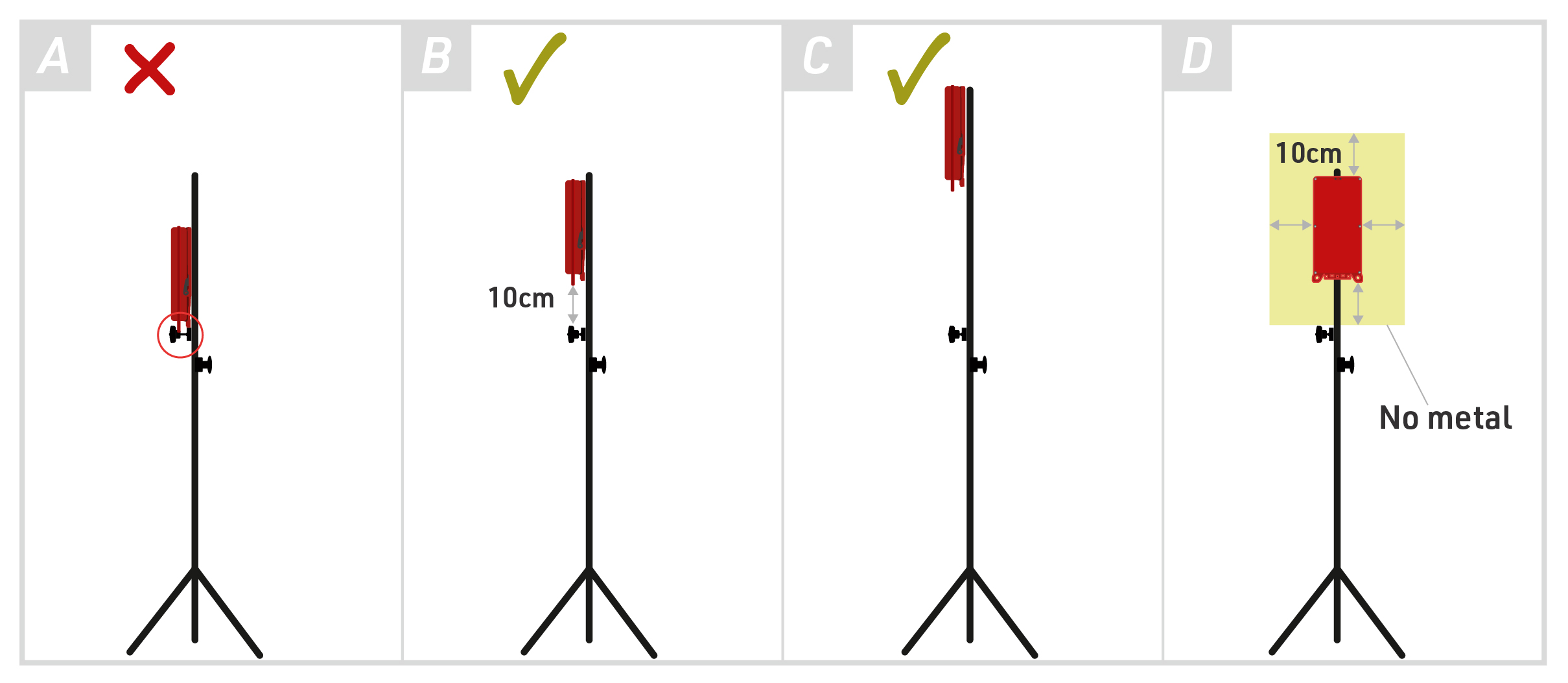

La parte anteriore e i lati del Track Box devono essere mantenuti completamente liberi da qualsiasi materiale con un raggio minimo di 10 cm, come mostrato nel diagramma D di seguito. Più spazio libero c'è intorno alla scatola, meglio è.

Ad esempio, quando si monta su un treppiede, la vite metallica del treppiede se posizionata in modo errato può causare interferenze sul lettore. Alzando il Track Box di almeno 10 cm sopra questo punto ridurrà tale interferenza.

Track Box posti a terra

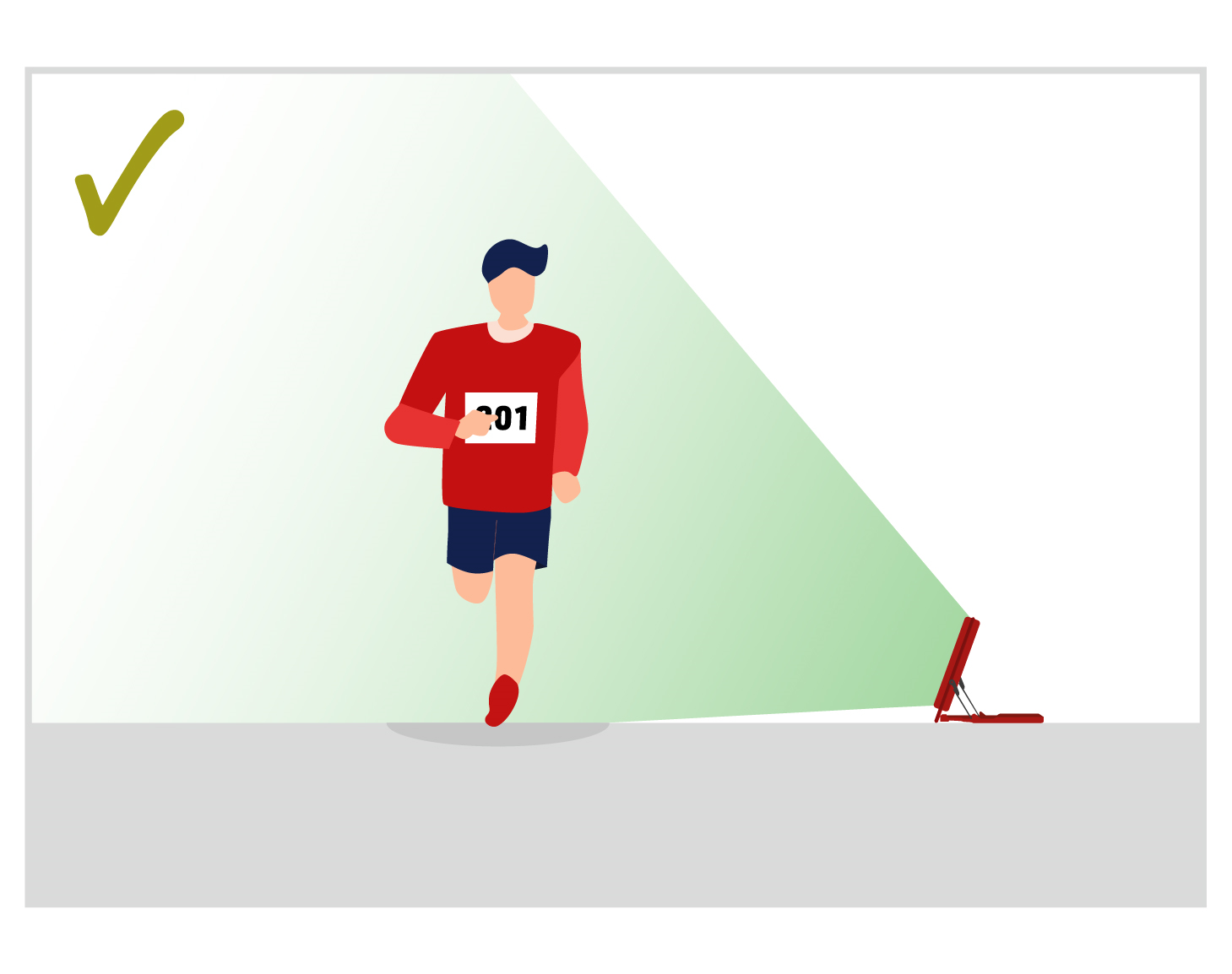

Quando si installano i Track Box sul terreno, assicurarsi che la sezione inferiore del Box abbia una visuale libera sui transponder. Qualsiasi ostruzione come erba bagnata, foglie o rami limiterà notevolmente il campo visivo dell'antenna interna inferiore!

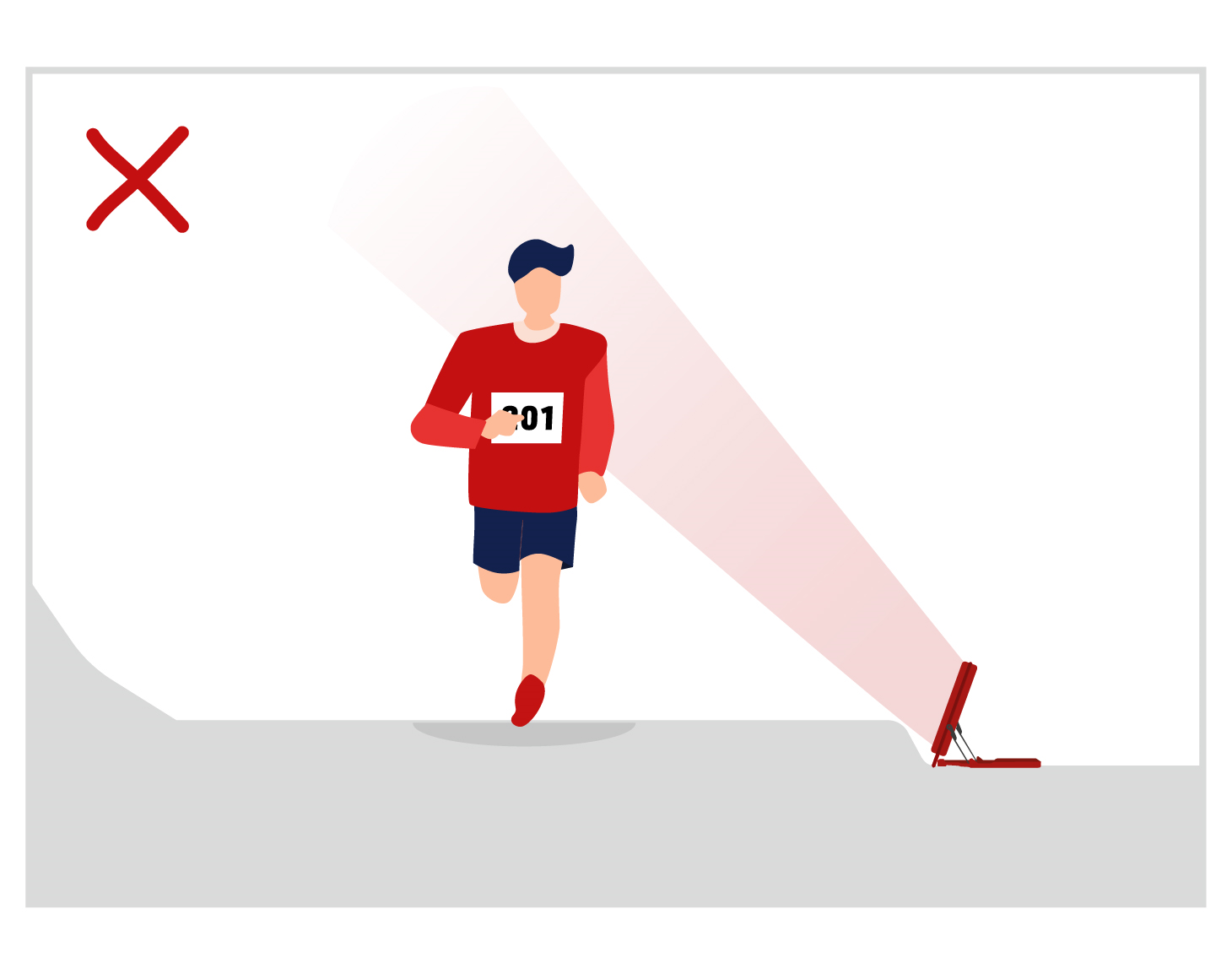

Allo stesso modo, il Track Box non dovrebbe essere posto sotto la superficie della strada poichè in questa configurazione l'antenna inferiore avrebbe un campo visivo parzialmente ristretto e creerebbe una zona in cui il transponder non può essere letto.

Nelle grafiche è possibile vedere che quando il Track Box è al di sotto della superficie della strada, il campo del rilevamento è limitato. L'antenna inferiore può trasmettere solo quando presente sopra la superficie della strada, creando un campo molto più grande: questo ha un impatto ancora maggiore quando i transponder sono distanti dal Track Box stesso.

Inoltre, è importante assicurarsi che il terreno sia piatto: ad esempio su strade con curvatura, i Track Box possono essere inclinati più in alto. Su punti di cronometraggio più ampi, ciò potrebbe causare un'area nel mezzo in cui i transponder non possono essere rilevati.

Altri errori comuni includono:

• Non aspettarsi spettatori/assistenti in piedi davanti al dispositivo
• Non usare agganci o pesi per fissare il supporto a terra

Montaggio sotto coperture

In particolare per l'installazione a lungo termine, si consiglia di montare il Track Box sotto una copertura, come ad esempio un pannello solare, per la protezione dal sole e dalle intemperie.

Quando lo fai, assicurati di non avere alcuna parte della copertura (in particolare il metallo) vicino all'antenna. Nei diagrammi sotto, il cerchio rosso indica la zona che dovrebbe essere tenuta libera da qualsiasi interferenza: l'esempio A mostra il pannello solare troppo vicino al Track Box, che quindi può causare interferenze.

Il segnale di picco dell'antenna dovrebbe essere diretto verso la posizione dove ti aspetti di avere i transponder alla distanza più lontana, come indicato dalla linea tratteggiata.

Nei diagrammi sotto, l'esempio B sarebbe una configurazione migliore perchè offre un miglior campo di rilevazione; l'esempio C è ancora migliore ma restituisce un rischio più elevato di essere bloccato da qualcosa o qualcuno come mostrato nell'esempio D.

Track Box a terra VS Posizione più alta

I dati ricavati da test reali mostrano che appendere un Track Box Passivo (quindi in posizione più alta rispetto a quello posto a terra) da migliori tassi di lettura. Un problema con i box non presidiati posti a terra può essere dovuto agli spettatori o persino ai partecipanti che bloccano la linea di vista tra il Track Box a terra e il transponder; averli quindi appesi sopra l'altezza della testa è decisamente preferibile.

Etichettare i dispositivi

Si sconsiglia di posizionare un adesivo sulla parte anteriore del dispositivo in quanto ciò può causare interferenze radio. Alcuni inchiostri contengono particelle di carbonio che possono influenzare i segnali radio e gli adesivi di carta possono assorbire l'acqua che ridurrà anche la potenza del segnale.
