Debido a la naturaleza del funcionamiento de los Track Boxes en comparación con un sistema de cronometraje convencional, deben tomarse algunas precauciones y cuidados adicionales para maximizar los índices de lectura de los Track Boxes.
Configuración del día de Carrera
Por la naturaleza de cómo funcionan los Track Boxes se deben hacer algunas consideraciones adicionales a su configuración en una carrera.
Instalar las Track Boxes
Los Track Boxes se pueden configurar en puntos fijos en el curso (más comunes) o en vehículos en movimiento para rastrear su ubicación y los atletas cercanos. A continuación se presentan algunos consejos para la configuración de ambos.
En cuanto a la cantidad de Track Boxes instalados y su ubicación, cuanto más Track Boxes se instalen en el circuito, más precisa será la visualización del seguimiento. Si las Track Boxes se encuentran demasiado cerca una de la otra y sus rangos de detección se sobreponen, es un gran reto para los algoritmos de visualización comprender todos los datos.
Aquí hay algunas recomendaciones para la óptima colocación de sus Track Boxes:
Lugar Fijo en el Circuito:
- Coloca tus Track Boxes con al menos 500 m de separación. La Track Box recibirá los trackpings de los transpondedores en un radio mínimo de 50 m, pero esto puede ser mucho más amplio en condiciones óptimas.
- El amplio rango de los Track Boxes pueden dan lugar a que los transpondedores se detecten desde varias partes del circuito. La úbicacion de Track Boxes en secciones de bucle, por supuesto, puede detectar en puntos muy diferentes del área de lectura prevista. Esto puede ser ventajoso si los participantes pasan el mismo Track Box varias veces en diferentes direcciones o diferentes partes de la carrera.
- Asegúrate de que la antena de 2,4 GHz esté bien sujeta y que apunta verticalmente hacia arriba. Intenta montar las Track Boxes en lugares elevados, como señales de tráfico o postes de luz. Evite tener la línea de visión entre la antena y el transpondedor bloqueada por grandes objetos metálicos, como señales de tráfico.
- El montaje de Track Boxes más altas aumentarán el alcance sobre el que pueden detectar transpondedores, si los transpondedores se detectan demasiado pronto, entonces bajar el punto de montaje puede ayudar a reducir el alcance lo cual pude ayudar a mejorar la presición de los tiempos.
- Si su software de seguimiento tiene en cuenta los datos de cronometraje de Race Result Systems para la visualización, no es necesario colocar ningún Track Box cerca de un sistema de cronometraje tradicional.
- Recuerda dónde colocaste tus Track Boxes.
- Precaución: Un track Box cerca del inicio y fin puede generar cantidades significativas de datos. Especialmente si no desactiva el seguimiento al final y recoge transpondedores al alcance del Track Box.
- Antes de implementar sus Track Boxes, es posible que desee etiquetarlos con el logotipo y el número de telefono de su empresa, y enviar una foto al organizador para que muestre a sus voluntarios y al personal de seguridad del evento. Recuerde que la mayoria de la gente nunca ha visto un Track Box y puede tomarla para otra cosa.

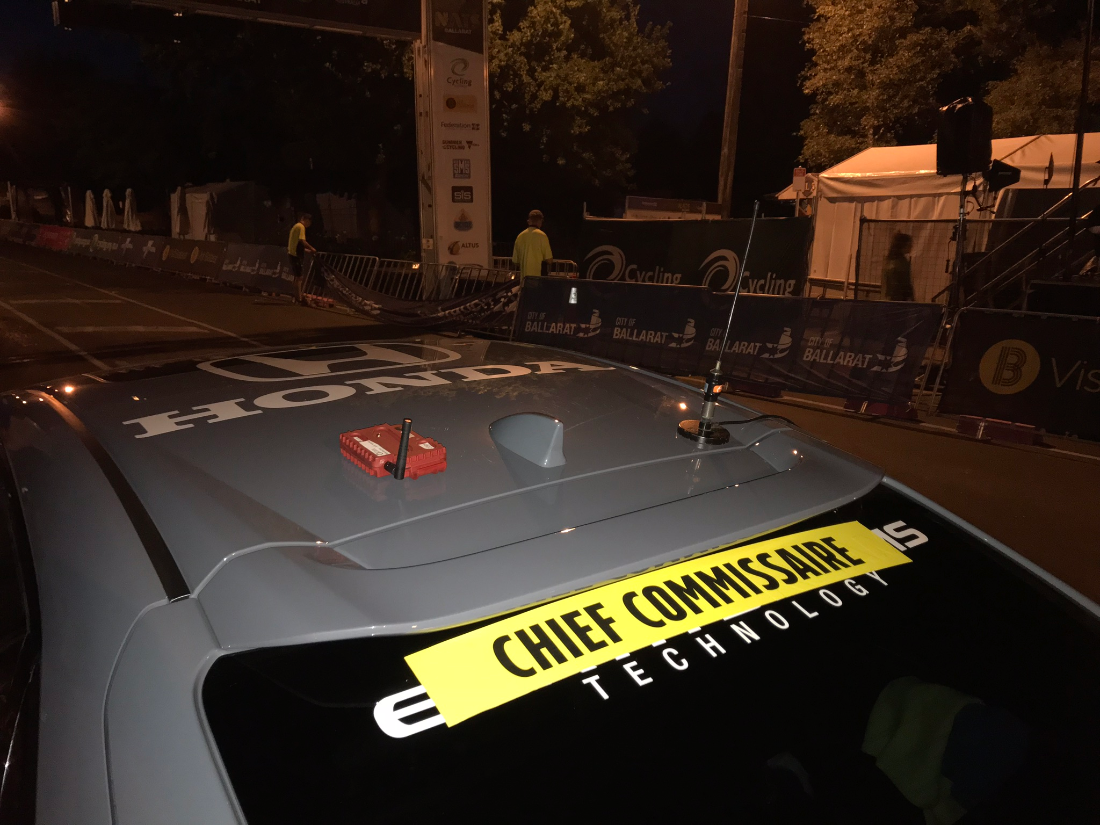

En vehículos:
- Asegúrate de que la Track Box está montada sobre sus almohadillas magnéticas de plástico. Las cuales aseguran una estabilidad óptima y protegen al vehículo de rayones.
- Los imanes son suficientemente fuertes como para sostenerse en el techo de un coche. Además puedes usar cintillas o cintas adhesivas para sujetar el dispositivo.
- Coloca la Track Box lejos de cualquier otro dispositivo ( antenas de radio, etc.)
- Si el coche cuenta con sunroof, asegúrate de que al abrirlo no empuje a la Track Box.
- Asegúrate de que la antena de 2,4 GHz esté bien sujeta y este verticalmente hacia arriba.
Configuración de las Track Box Pasivas
Montaje de las Track Boxes
El montaje integrado de la Track Box permite una variedad de métodos de montaje tanto para instalaciones temporales como permanentes. Tenga en cuenta que la Track Box lee todos los transpondedores pasivos en un radio de ~1m(3 pies), incluso detrás de la Track Box. Asegúrese de colocar la Track Box en una buena ubicación.
Montaje Vertical
Las Track Boxes pueden ser montadas verticalmente usando los magnetos inegrados o los agujeros de montaje con tornillos VESA. También es posible asegurar la Track Box usando ataduras de cable y los agujeros de montaje existentes cuando no es posible asegurarla de otra manera.
Cuando se monta verticalmente, la montura ofrece 4 ángulos de suspención diferentes para asegurar la máxima cobertura de área de lectura dependiendo de la altura del punto de montaje.
| 0 Grados |  |
12 Grados |  |
| 24 Grados |  |
36 Grados |  |
Montaje en el Techo
Los imanes integrados de la Track Box son lo suficientemente fuertes como para sostener la Track Box incluso cuando está montada colgada de una superficie superior. Cuando se cuelga invertida de esta manera, la barra de gancho debe utilizar las ranuras de colgado 12, 24 o 36 grados, no es posible colgarla por encima a 0 grados.
Montaje del Trípode
La Track Box incluye un soporte de metal que se puede ajustar a una rosca estándar UNC de un trípode. La Track Box puede entonces ser montada en esto usando los 2 imanes superiores, que proveen suficiente sujeción para asegurar la Track Box a la montura del trípode.
Dependiendo del diseño del trípode, puede ser necesario pesar o asegurar el trípode de alguna manera.
De pie
La montura también se puede usar como un soporte con la Track box de pie en el suelo en el ángulo hacia arriba.
En suelos blandos o irregulares puede ser necesario utilizar las estacas suministradas para asegurar la Track Box en su posición, éstas pueden ser introducidas a través de los agujeros de las estacas y luego empujadas en el suelo.
Diagrama de la Placa de Montaje
Optimización de los Indices de Lectura
Transpondedores
Las Track Boxes sólo funcionarán según las especificaciones cuando los transpondedores de los participantes se use correctamente, cuando se usen transpondedores de números de dorsales esto significa que el dorsal se lleva en la parte delantera del torso y no está cubierto.
Se puede esperar un mayor rendimiento cuando los transpondedores están al aire libre, como cuando se utilizan en la placa de Mountain Bike o seatpost stickers. Los transpondedores mas débiles o más restringidos, como los HuTags o los tranpondedores desechables para triatlón, darán lugar a un menor rendimiento y no se recomienda su uso.
Tenga en cuenta que los tipos o modelos de transpondedores antiguos pueden no funcionar con el Track Box, el dispositivo está optimizado para funcionar con el transpodedor pasivo RACE RESULT.
Angulo de Antena
Para maximizar la oportunidad de detectar transpondedores, las cajas de seguimiento deben configurarse perpendicularmente (90 grados) a la dirección de desplazamiento. Esto aumenta la oportunidad de detectar transpondedores que pueden usarse incorrectamente y también ayuda a garantizar que los transpondedores se detecten independientemente de la dirección de desplazamiento.
Si las Track Boxes están en ángulo para en mirar a los participantes, entonces el tranpondedor sólo puede ser detectado cuando se lleva visiblemente en la parte delantera, esto también aumenta la distancia entre la antena y los transpondedores, lo que puede reducir las tasas de lectura.
Rendimiento de la Box individual
Aunque la Track Box puede detectar transpondedores pasivos a una distancia de hasta 25 m, las distancias largas darán como resultado velocidades de lectura reducidas.
Cuando se usa un solo Track Box, el ancho máximo debe restringirse a 4 m, esto puede favorecer velocidades de lectura >99% cuando se configura correctamente.
Desempeño del Dual Box
Las Track boxes están optimizadas para ser usadas en pares con con Boxes colocadas en los lados opuestos del punto de sincronización usando Sincronización doble de Track Box.
Las Boxes cercanas se comunican entre sí utilizando los 2,4Ghz incorporados y sincronizan automáticamente sus lectores para evitar interferencias entre ellas.
En esta confirguración se puede lograr una tasa de lectura de >99% hasta 8m de ancho.
Configurar Cerca de los Decodificadores
Las Track Boxes no deben ser intaladas muy cerca de otros sistemas de cronometraje como un decodificador con antena de tierra plegable o antenas de alta ganancia.
Cuando se configura con zonas de lectura superpuestas, se debe esperar una severa reducción en las tasas de lectura.
Se debe observar una distancia mínima de 20 m entre cualquier otro tipo de antena y las cajas de seguimiento pasivas.
Setup Precautions
Reader Warning
The Track Box Passive will report a reader Warning or Error if the noise and interference is too high, when this is reported you should expect a reduction in read rates. The warning is also indicated by the LED Blink Codes and when using RACE RESULT 12, will be shown in the Timing Tab.
Upon receiving a warning it is advised to immediately check for any source of interference, this may be as simple as somebody standing in front of the box or you may need to address the mounting position of the box.
Setup of Multiple Systems
Track Boxes should not be set up in close proximity to other timing systems such as other Track Boxes (which are not paired using Dual Box Synchronisation) or Decoders with folding ground antenna / high-gain antennas.
When set up with overlapping read zones then you should expect a severe reduction in read rates, for this reason a minimum distance of 20m should be observed between multiple systems.
Mounting Surroundings
The Track Box Passive is sensitve to any materials placed close to the box, especially metal.
The front and sides of the Track Box should be kept completely clear of any material with a minimum radius of 10cm, as shown in diagram D below. The more free space around the box, the better.
For example, when mounting on a tripod the metal screw of the tripod if positioned incorrectly may cause interference on the reader. Raising the Track Box at least 10cm above this point will reduce the interference.
Track Boxes on the Ground
When setting up Track Boxes on the ground, ensure the lower section of the box has an unobstructed view of transponders. Any obstruction such as wet grass, leaves, or branches will limit the field of view of the lower internal antenna significantly!
Similarly, the Track Box should not be below the surface of the road, in this setup, the lower antenna has a partially restricted field of vision and creates a zone in which the transponder cannot be read.
 |
 |
In the diagrams above, we can see that when the Track Box is below the surface of the road the field of detection is restricted. The lower antenna can only transmit above the surface of the road thus the field is much higher up, this has an even greater impact when transponders are further from the Track Box.
Additionally, it is important to ensure the ground is flat, on cambered roads for example the Track Boxes may be angled higher up. Over wider timing points, this may result in an area in the middle where transponders cannot be detected.
Other common mistakes include:
- Not expecting spectators/assistants to stand in front
- Not using stakes or heavy weights to secure the stand
Mounting Under Covers
In particular for long-term installations, it is recommended to mount the box under a cover, such as a solar panel, for sun and weather protection.
When doing so ensure not to have any part of the cover (especially metal) close to the antenna. In the diagrams below the red circle indicates the range which should be kept clear of any interference, example A shows the solar panel too close to the Track Box which may cause interference.
The antenna's peak signal should be facing where you expect to have transponders at the furthest distance, as indicated by the dashed line.
In the diagrams below example B would be a better setup offering good range, example C would be even better but comes with a higher risk of being blocked by something or somebody as shown in example D.
 |
 |
 |
 |
Labeling Devices
We do not recommend placing a sticker on the front of the device as this can cause radio interference. Some inks contain carbon particles that can affect radio signals and paper stickers can absorb water which will also reduce signal strength.
Simple Setup Guide
To maximize the Track Box Passive performances there are few simple rules to follow which define how to position the device to avoid obstructions or reduced read rates. The Track Box can be stood up, or hung. You will find more information about the different options here.
 |
When setting up Track Boxes on the ground, ensure the lower section of the box has an unobstructed view of transponders.
Any obstruction such as wet grass, leaves or branches will limit the field of view of the lower internal antenna significantly which will reduce read rates! |
 |
When setting up Track Boxes on the ground, be aware that the antennas may be blocked by spectators/assistants accidentally standing in front of the device or even barriers being setup, which will of course reduce read rates. This is particularly true with unattended boxes, so mounting boxes above head height is recommended where possible.
|
 |
To maximize the opportunity to detect transponders, Track Boxes should be setup perpendicular (90 degrees) to the direction of travel.
Although the Track Box may detect passive transponders up to 25m away, long distances will result in reduced read rates.
|
