Immer mehr Elite-Events auf der ganzen Welt setzen auf das RACE RESULT Aktiv-System.
Es kombiniert höchste Präzision und Zuverlässigkeit mit einzigartigen Eigenschaften wie Tracking- und Store-Mode.
Die fein abgestimmte Kombination von Dekoder, Active Extension und Transponder gewährleistet eine Detektionsrate von 100%.
Eine einfache Drahtschleife wird dazu auf die Ziellinie geklebt oder im Boden vergraben.

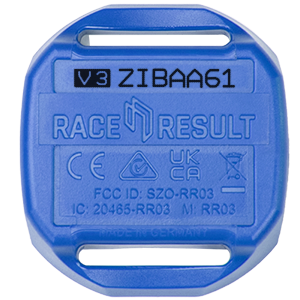

Präzision: 0.2 s
Max. Geschwindigkeit: 75 km/h
1D-Aktivierungs-Antenne
Batterielaufzeit: 7 Jahre garantiert,
12 Jahre erwartet *Kein Tracking

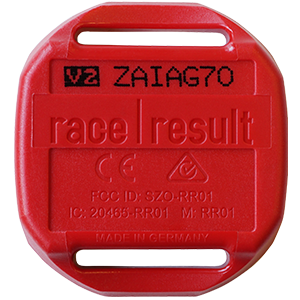

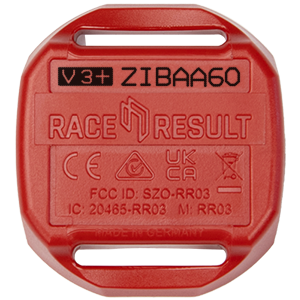

Hohe Präzision: 0.01 s
Max. Geschwindigkeit: 150km/h
3D-Aktivierungs-Antenne
Batterielaufzeit: 5 Jahre garantiert,
7 Jahre erwartet *
Store Mode & Tracking

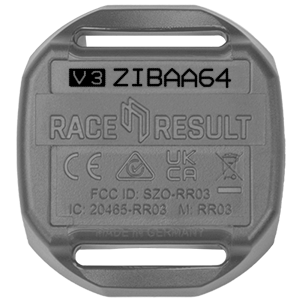

Sehr hohe Präzision: 0.004 s
Max. Geschwindigkeit: 250km/h
3D-Aktivierungs-Antenne
Batterielaufzeit: 3 Jahre garantiert,
4 Jahre erwartet *
Store Mode & Tracking
* Details siehe Datenblatt
Mit der Active Extension unterstützt Ihr RACE RESULT Dekoder die Aktiv-Transponder. Als Antenne wird nur eine Drahtschleife benötigt. Sie wird mit Klebeband am Boden oder auf einer Matte befestigt. Auf Rennstrecken kann sie in Kanälen installiert werden, die für Zeitschleifen ausgelegt sind.
Die stand-alone Loop Box revolutioniert die Art wie Zwischenzeiten gemessen werden. Wenn die Zwischenmessstelle mit Loop Box in der Nähe des Hauptsystems ist, empfängt die Loop Box das Signal vom Transponder und leitet es per Funk an das Hauptsystem weiter (Repeat Mode). Bei entfernten Messstellen wird die Zeit im ActivePro-Transponder gespeichert, der dann im Ziel seine Zielzeit sowie alle Zwischenzeiten an das Hauptsystem überträgt (Store Mode).
Die USB Timing Box ist die Alternative zur Active Extension. Sie wird direkt ohne Dekoder an den PC angeschlossen. Dank internem Speicher für 1000 Detektionen und internem Akkus ist die zuverlässige Zeitnahme auch gewährleistet, wenn der PC ausfällt. Die USB Timing Box ist die ideale Lösung für Kartbahnen oder Triathlons und mit Loop Boxen kombinierbar.
Tracking und Timing mit einem Transponder! Entlang der Strecke positioniert oder an Führungsfahrzeugen befestigt, empfängt die Track Box im Umkreis von 50 m Signale von allen Aktiv-Transpondern, bei denen Tracking aktiviert wurde. Die Daten werden in Echtzeit übertragen und erlauben die Live-Visualisierung des Rennens sowie die Veröffentlichung einer noch nie da gewesenen Anzahl an Zwischenzeiten.
Die Management Box ist die entscheidende Komponente für das Tracking. Sie wird benötigt, um die Track Boxen zu verwalten sowie den Tracking Mode der Transponder zu aktivieren und zu deaktivieren.
Mit der Management Box kann auch der Bestand an Transpondern einfach überprüft werden, Chip Files erstellt werden und die Transponder in den Deep Sleep Mode versetzt werden.
We embedded a video from a third party (www.youtube.com) here.
By showing the external content you accept YouTube's terms and conditions.
Temperatur: -25°C to +70°C
Gewicht: 16.8g
Abmessung: 36x40x9mm
Wasserdicht: 100%
Aktivierung: 125 kHz
Rückkanal: 2.4 GHz
Einsatz: weltweit
Flexibilität
Alle Arten von Activ-Transpondern können im selben Rennen eingesetzt werden. Zum Beispiel der ActivePro für Elite-Starter und der ActiveBasic für Amateure.
3D-Aktivierungs-Antenne

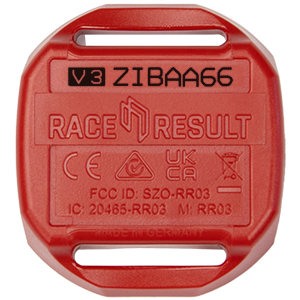

Die 3D-Aktivierungs-Antenne des ActivePro ermöglicht verlässliche Detektionen, egal in welcher Prosition sich der Transponder befindet.
Präzision
Durch die 3D-Antenne liefert der ActivePro eine echte Präzision von 0,01 Sekunden
Batterielaufzeit
Der ActivePro und MotorKart Transponder können in den Deep Sleep Mode versetzt werden. Das verringert den Eneergieverbrauch und erhöht die Batterieluafzeit.
| ActivePro V2 | 55,00 EUR * |
| MotorKart | 65,00 EUR * |
| ActiveBasic | 39,00 EUR * |
| * zzgl. MwSt. |
Active Transponder Tray
Für 50 Aktiv-Transponder zur einfachen Aufbewahrung. Wird bei Bestellung von 50 Transpondern mitgeliefert.
Active Chip Holder
Im Lieferumfang jedes ActiveMotor Transponders enthalten und auch separat erhältlich im SHOP.

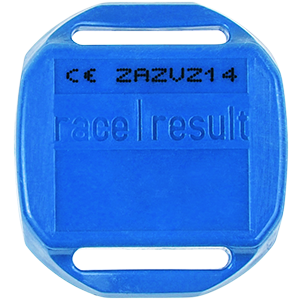

| Active Basic | ActivePro V2 | MotorKart | |
| Loop detection antenna | 1D activation antenna | 3D activation antenna– detects equally in any orientation | |
| Detection speed | 75 km/h (45 mph) | 150 km/h (90 mph) | up to 250 km/h (155 mph) |
| Timing accuracy | 2/10th second | 1/100th second 1) | 4/1,000th second 1) |
| Precision sweet spot | at 30-60 km/h | at 60-90 km/h | |
| Reaction time | 250 ms | 125 ms | |
| Passings storage | no | 64 passings up to 24 hourstime drift of ± 70 ms per hour (20 ppm) | 128 passings up to 24 hourstime drift of ± 70 ms per hour (20 ppm) |
| Tracking mode | no | tracking rate 1 time per second | tracking rate 2 times per second |
| Deep sleep mode | no | reduces power consumption by 40% | reduces power consumption by 70% |
| Prewarn before passingfor fast identification | no | yes | yesPrewarn acknowledgement |
| Expected battery life 2) | 12 years & 300,000 passings | 7 years & 200,000 passings | 4 years & 300,000 passings |
| Guaranteed battery life 3) 4) 5) | 7 years & 150,000 passings | 5 years & 100,000 passings | 3 years & 200,000 passings |
| Tracking lifetime | - | 2,000 hours | 1,200 hours |
| Battery indicator | temperature compensated battery status data in passing | ||
| Dimensions | 36 x 40 x 9 mm | ||
| Weight | 16.8 g | ||
| Housing | IP69 TPE molded case sealed with PU compound100% salt water proof | ||
| Temperature 5) | -25°C to 70°C | ||
| Shock Resistance | >1,000 G | ||
|
1) At 30% loop power & 30 cm wide loop 2) Expectation based on usage without Tracking 3) Whichever comes first 4) Battery consumption is cumulative, e.g. 50,000 passings & 1,000 Tracking hours exploit the guarantee 5) Battery Warranty limited to temperatures above -10°C |
|||
| Active Transponder Tray | |
| Dimensions | 522 x 297 x 12 mm |
| Weight | approx. 1 kg (including 50 transponders) |
| Material | 4 mm rugged PE (UV stabilized) |
| Features | Stackable, with numbering 1-50 / 51-100 |
| Active Chip Holder | |
| Dimensions | 50 x 58 x 20 mm |
| Weight | 14 g (incl. 3 O-rings) |
| Material | High-impact resistant plastic |
| Compatible with | Active Basic, Active Pro, Active Motor |
| Contents | Active Chip Holder, 3 O-rings |
| Feature | Can be mounted on plain surfaces or tubes |
| Note: To guarantee full performance, the Active Motor transponder needs at least 5-10 mm distance to any metal/carbon part. | |
Hilfreiche Artikel in unserer Knowledge Base:
Anbringung von Aktiv-Transpondern →
Max. Geschwindigkeit und Detektionshöhe →
Batterie-Lebensdauer der Aktiv-Transponder →
Traking aktivieren und deaktivieren
Transponder in Deep Sleep Mode versetzen*
Chip-Files erstellen
USB-Anschluss
Track Boxen verwalten
Batteriestand der Transponder überprüfen
Transponder-Trays scannen
* Im Deep Sleep Mode benötigen die ActivePro und MotorKart 40% weniger Energie. Das kann die Lebensdauer der Batterie um bis zu 30% erhöhen.
| Management Box | 850,00 EUR * |
| * zzgl MwSt |
| 2.4 GHz RF & loop specification | |
| Transponder 2.4 GHz channel frequencies(worldwide compliance) |
1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz |
| 2.4 GHz TX power | 17.5 dBm |
| Loop frequency & data | 125 kHz data-packet = Loop ID + channel packet rate: 150 Hz OOK-modulation, manchester encoded, 16bit anti-false-wakeup pattern |
| Loop power | 100% = 250 mA RMS regulated peak current |
| Loop length | 5 m - 25 m, >0.5 mm²standard 4 mm banana plugs |
| Internal data buffer | 1,000 transponders |
| Read range 25% Loop power 100% Loop power | 60 cm (2 ft) 2 m (6 ft) |
| Detection rate Read rate | 100% > 250 chips/second burst for 4 seconds > 50 chips/second continuously |
| Battery | LiPo, 4,000 mAh, 3.7 V 12 hours |
| USB 1.1 | 500 mA |
| Safety & conditions Management Box | |
| Protection class with cable / antenna screwed on |
IP67 -waterproof- |
| Safety norm | EN60950 |
| Regulatory conformity | CE, RoHS, FCC |
| Temperature | -30°C to 70°C |
| Dimensions / weight | 27 x 66 x 117 mm / 274 g |
Hilfreiche Artikel in unserer Knowledge Base:
Management Box Modi →
Management Box ein- und ausschalten →
Track Pings von ActivePro Transpondern in 50 m Umkreis empfangen
GPS Tracking-Daten live online hochladen
Bis zu 5 Tage Batterielaufzeit
Einegbaute Magnete für leichtere Befestiguung
Stapelbar beim Laden der Batterie
| Track Box Active (Koffer mit 10 Track Boxen) |
4.490,00 EUR * |
| * zzgl MwSt |
| Safety & conditions Track Box | |
| Protection class |
IP64 -waterproof- |
| Safety norm | EN60950 |
| Temperature | -20°C to 70°C |
| Dimensions / weight | 165 x 102 x 32 mm / 400 g |
| Connectivity | |
| Internal GPS | Qualcomm gpsOne Gen8 with GLONASS |
| Internal 3G | 7 band 3G + quadband GPRSStandard SIM-Card |
| Battery | |
| Battery type | LiPo, 4,000 mAh, 3.7 V |
| Charge current | 230mA at 15V (full in 5h) 150mA at 12V (full in 10h) |
| Battery life | Moving: 1 day Stationary: 3-5 days |
| 2.4 GHz RF specification | |
| Transponder 2.4GHz channel frequencies (worldwide compliance) | 1: 2.480 MHz 2: 2.405 MHz 3: 2.425 MHz 4: 2.475 MHz 5: 2.415 MHz 6: 2.460 MHz 7: 2.435 MHz 8: 2.450 MHz |
| 2.4 GHz TX Power | 3,5 dBm |
| Internal Data Buffer | 10,000 trackping records |
| Read Range | 50 m - 150 m |
| 10 Track Boxes Pack | |
| Content | Foam-padded suitcase with shoulder strap 10 Track Boxes Track Box charge adapter 15 V AC adaptor with universal power inlet Mains power lead |
| Dimensions / weight | 390 x 300 x 135 mm / 5.5 kg |
Hilfreiche Artikel in unserer Knowledge Base:
Wie Track Boxen funktionieren →
Einsatz der Track Box Active →
Aktivierung des Tracking Mode bei Transpondern →
Höchste Frequenzstabilität auf dem Markt: 0.28 ppm
100 % Detektionsrate
Open Software Development Kit
Interner Speicher für 1000 Detektionen
Kompatibel mit allen RACE RESULT Aktiv-Geräten
Zwischenzeiten von Loop Boxen drahtlos empfangen
1/1000 Datenauflösung, Genauigkeit abhängig vom Transpondertyp
Funktioniert mit einfachen Computern
Loop Power vom Nutzer einstellbar

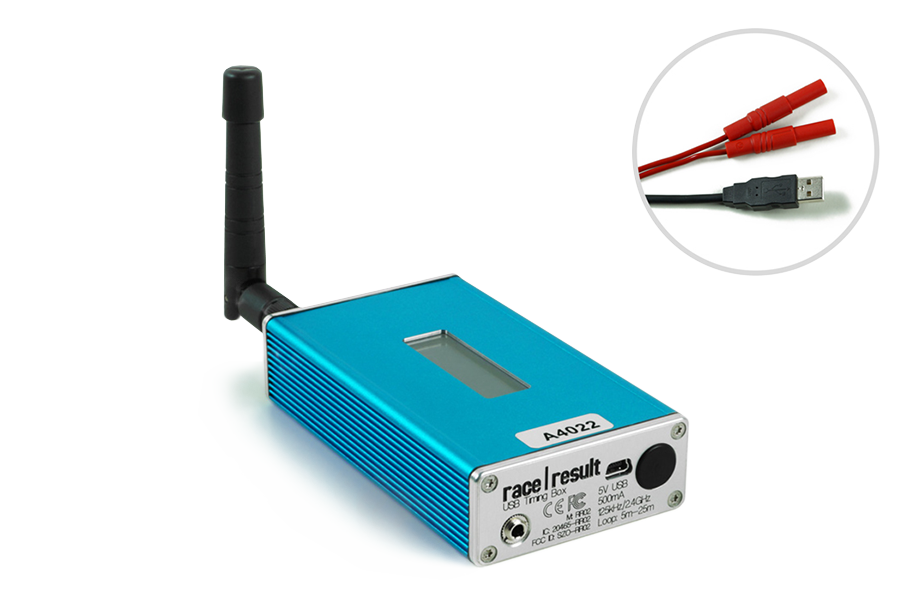

| USB Timing Box | 1.890,00 EUR * |
| * zzgl. MwSt |
| 2.4 GHz RF & loop specification | |
| Transponder 2.4 GHz channel frequenciesmain / backup (worldwide compliance) |
1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz |
| 2.4 GHz TX power | 17.5 dBm |
| Loop frequency & data | 125 kHz data-packet = Loop ID + channel packet rate: 150 Hz OOK-modulation, manchester encoded, 16bit anti-false-wakeup pattern |
| Loop power | 100% = 250 mA RMS regulated peak current |
| Loop length | 5 m - 25 m, >0.5 mm²standard 4 mm banana plugs |
| Internal data buffer | 1,000 transponders |
| Read range 25% Loop power 100% Loop power | 60 cm (2 ft) 2 m (6 ft) |
| Detection rate Read rate | 100% > 250 chips/second burst for 4 seconds > 50 chips/second continuously |
| Battery | LiPo, 4,000 mAh, 3.7 V 12 hours |
| USB 1.1 | 500 mA |
| Safety & conditions USB Timing Box | |
| Protection class with cable / antenna screwed on |
IP67 -waterproof |
| Safety norm | EN60950 |
| Regulatory conformity | CE, RoHS, FCC |
| Temperature | 30°C to 70°C |
| Dimensions / weight | 27 x 66 x 117 mm / 266 g |
Hilfreiche Artikel in unserer Knowledge Base:
USB Timing Box Modi →
Display-Erläuterung →
Aufbau der Messstelle/ Loop-Kabel →
Unübertroffene Präzision bis zu 0.004 s
Detektionshöhe bis zu 25 m
2.4 GHz drahtloses Interface
Detektiert bis zu 250 Transponder auf einmal
Kompatibel mit allen RACE RESULT Aktiv-Geräten
3.5 Klinke Audio-Ausgang/ Impuls-Eingang
Blinkt bei erfasstem Passing
| Active Extension einzeln | 1.590,00 EUR * |
| Aktiv-System (Decoder + Active Extension) |
3.290,00 EUR * |
| * zzgl. MwSt. |
| 2.4GHz RF & loop specification | |
| Transponder 2.4 GHz channel frequencies main/ backup (worldwide compliance) |
1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz |
| 2.4 GHz TX power | 17.5 dBm |
| Loop frequency & data | 125 kHz Data-Packet = Loop ID + channel Packet rate: 150 Hz OOK-modulation, manchester encoded, 16 bit anti-false-wakeup pattern |
| Loop power | 100% = 250 mA RMS regulated peak current |
| Loop cable & length | 5 m - 25 m, >0,5 mm² standard 4 mm banana plugs |
| Data cable | 5 m (standard), 15 m, 20 m |
| Read range25% loop power 100% loop power |
60 cm (2 ft)2.5 m (8 ft) |
| Detection rate read rate |
100% > 250 chips per second burst for 4 seconds > 50 chips per second continuously |
| Internal data buffer | 1,000 passings |
| Clock stability | 24/1,000th second per day0.28 ppm TCXO calibrated to rubidium frequency standard traceable to NIST |
| Forewarn data delay | 100 ms (from entering the loop field) |
| Max Passing Data Delay | 250 ms (after loop center) |
| Repetitive Passing rate over loop | 1 per second |
| Safety & Conditions Active Extension V2 | |
| Protection class with cable/antenna screwed on | IP67 -waterproof- |
| Safety norm | EN60950 |
| Regulatory conformity | CE, RoHS, FCC |
| Temperature | -30°C to 70°C |
| Dimensions / weight | 27 x 66 x 117 mm / 190g |
Hilfreiche Artikel in unserer Knowledge Base:
aufbau des Aktiv-Systems →
Loop Power →
Mögliche Loop-Probleme →

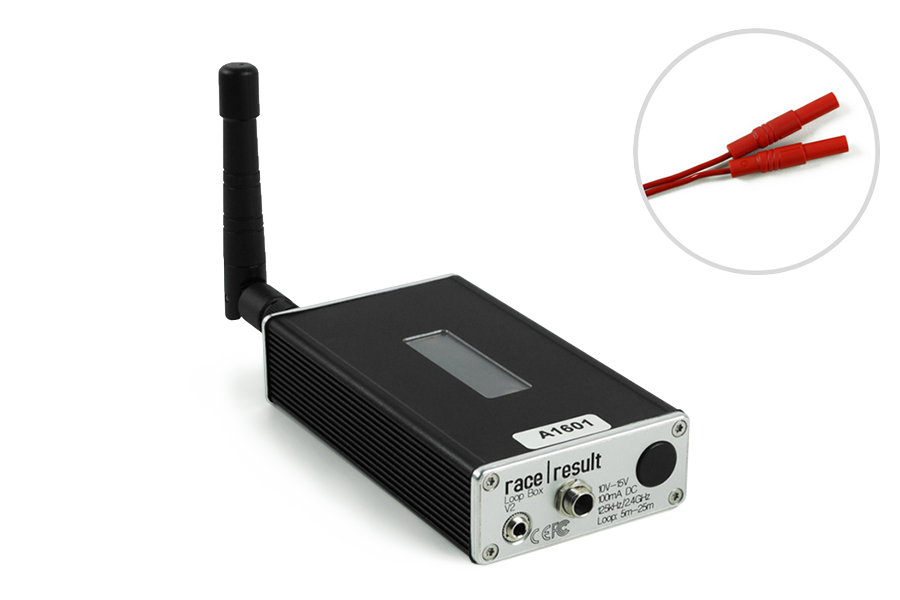

Einfacher Aufbau Keine Verkabelung zwischen Haupt-Zeitmessystem und Loop Box erforderlich.
Stand-alone Internen Batterie für 12-20 Stunden.
3.5 mm Ein- und Ausgang Audioausgang oder Startimpuls-Eingang
Reichweite im Repeat Mode bis zu 900 m
Kleine Investition Für eine Zwischenmessstelle benötigen sie nur eine Loop Box und kein komplettes Timing-System
| Loop Box | 1.890,00 EUR * |
| * zzgl MwSt |
Die Loop Box kann im Store Mode oder Repeat Mode betrieben werden
Store Mode
Der ActivePro V2 Transponder speichert bis zu 64 Zwischenzeiten und übermittelt sie beim nächsten Zeitmesssystem (Active Extension oder USB Timing Box)
Repeat Mode
Liegt der Zwischenmesspunkt innerhalb eines Radius von rund 500 m um das Haupt-System, werden die Zeitmess-Daten in Echtzeit von der Loop-Box zur Active Extension übertragen. Der Repeat Mode ist die cleverste Lösung für Triathlon-Wechselzonen.
| Safety & conditions Loop Box | |
| Protection class with cable / antenna screwed on |
IP67 -waterproof- |
| Safety norm | EN60950 |
| Regulatory conformity | CE, RoHS, FCC |
| Temperature | -30°C to 70°C |
| Dimensions / weight | 27 x 66 x 117 mm / 272 g |
| Loop Box | |
| Maximum repeat range | Up to 900 m with direct line of sight |
| Passings transmission | Up to 40/second continuously |
| Passing transmission delay | 200 ms – compensated |
| Internal data buffer | 1,000 passings |
| Power & battery | |
| AC power supply Loop Box V2 |
110 V-230 V 50-60 Hz (2 A fuse) |
| Loop Box V2 | 10 V-15 V, 100 mA (at 100% loop power) |
| Battery | LiPo, 4,000 mAh, 3.7 V 12-20 h depending on loop power |
Hilfreiche Artikel in unserer Knowledge Base:
Loop Box Modi →
Konfiguration der Loop Box →
Aufbau der Messstelle/ Loop-Kabel →
...dürfen wir helfen?
Jetzt schnell und unkompliziert Kontakt aufnehmen.
Anfrage stellen
Schließen
Frage zu einer Veranstaltung?
Bitte Veranstaltungs-ID eingeben:
Ich habe die Datenschutzbestimmungen gelesen.
